Sicherheitsgerichtete Positioniergenauigkeit
4.6
Sicherheitsgerichtete Positioniergenauigkeit
24
Produkthandbuch – MOVISAFE
GEFAHR
Unwirksamkeit der Sicherheitsfunktion durch Nichtbeachtung des Toleranzfensters
um den sicheren Positionswert.
Tod oder schwere Verletzung.
•
Beachten Sie, dass die sicherheitsgerichtete Positioniergenauigkeit von der in
der Anwenderdokumentaion des verwendeten Positioniersystems beschriebenen
Positioniergenauigkeit deutlich abweicht.
•
Verwenden Sie beim Entwurf, bei der Realisierung und Qualifizierung Ihrer
Sicherheitsfunktion immer die sicherheitsgerichtete Positioniergenauigkeit
•
Analysieren Sie den Einfluss der sicherheitsgerichteten Positioniergenauigkeit
und des Toleranzfensters auf Ihre Sicherheitsfunktion. Verwenden Sie ggf. die
Ausgänge dSafeWinMinus und dSafeWinPlus in nachfolgenden Teilsystemen.
•
Prüfen Sie die Übereinstimmung des Parameters
Lesefensterlänge des verwendeten Data-Matrix-Positioniersystems.

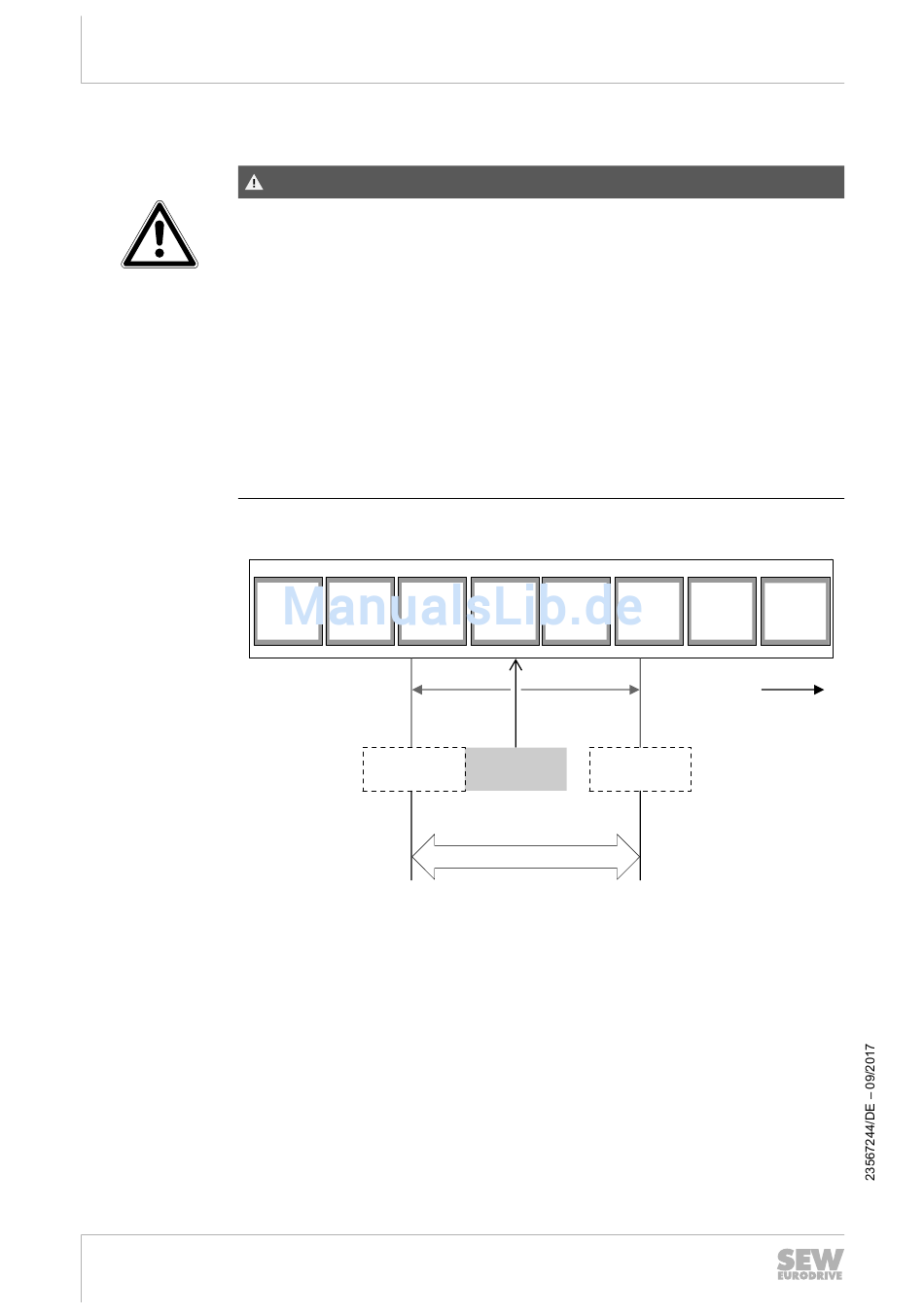

Das Data-Matrix-Positioniersystem PXV..A kann sich tatsächlich in folgendem Tole-
ranzfenster um den sicheren Positionswert dSafePosX befinden.
200 mm
220 mm
240 mm
[1] Codeband
[2] Data-Matrix-Positioniersystem PXV..A
[3] Toleranzfenster
®
prog. FSSS-HC/HW-POS-DCS
[1]
260 mm
280 mm
dSafeWinMinus
dSafeWinPlus
dSafePosX
[2]
[3]
uSenReadWinLenInMM
mit der
300 mm
320 mm
340 mm
Position X
21940346635
