Grenzen des Data-Matrix-Positioniersystems PXV..A
4.7.1
Verwendungsgrenzen

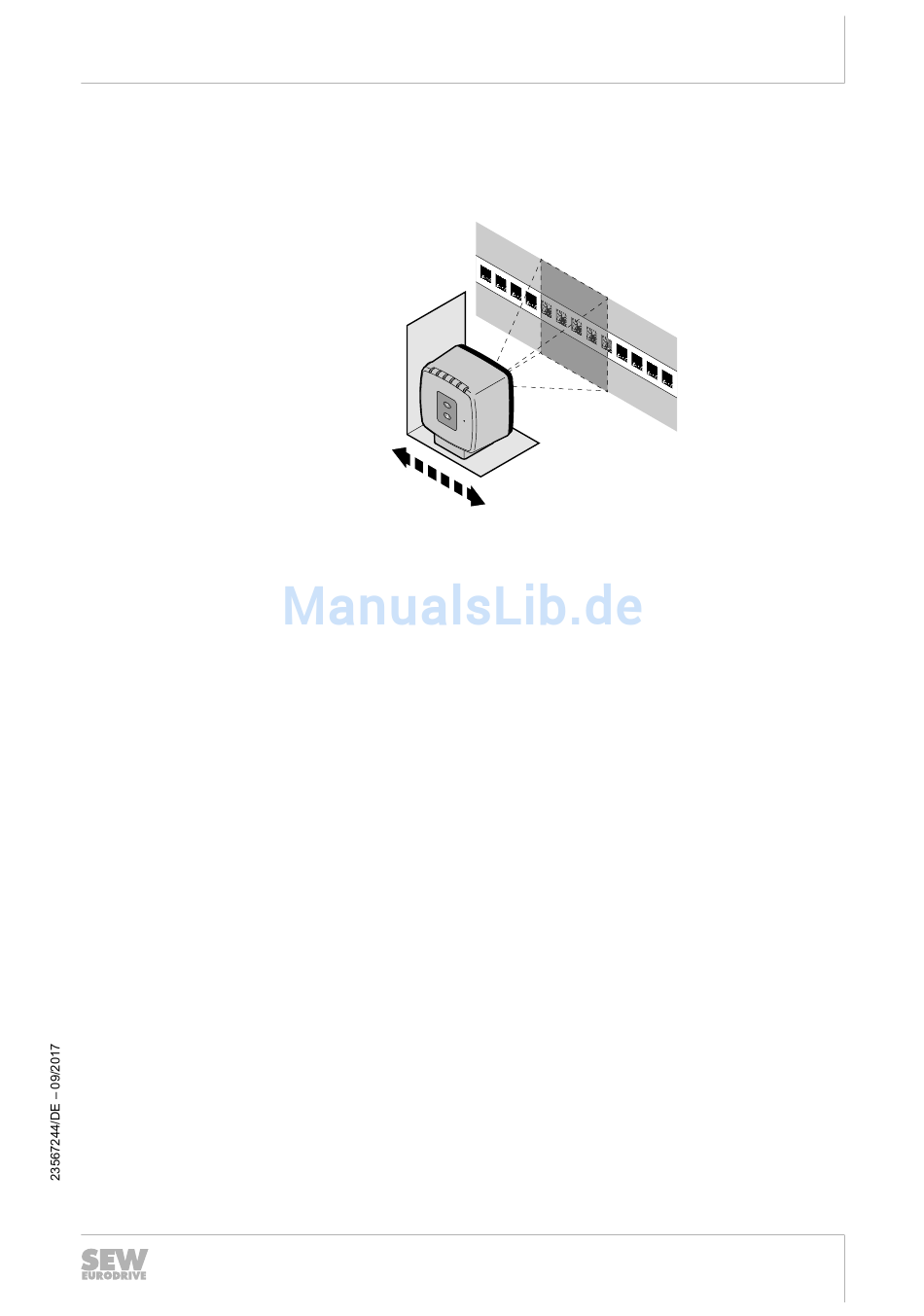

Das Data-Matrix-Positioniersystem PXV..A hat die folgenden Verwendungsgrenzen.
[1] Überstrichener Hintergrund
[2] Lesefenster
[3] Codeband
[4] Data-Matrix-Positioniersystem PXV..A
[5] Bewegungsrichtung
[6] Halterung und Führung
4.7.2
Leseabstand und Ausrichtung
Die mechanische Halterung und Führung des Data-Matrix-Positioniersystems muss
den Sensor zentrisch oberhalb des Codebands bewegen. Insbesondere dürfen die
hierfür zulässigen Toleranzen nicht überschritten werden. Weitere Informationen dazu
finden Sie im Handbuch "Data-Matrix-Positioniersystem PXV..A-F200-R4-V19-SEW".
4.7.3
Überstrichener Hintergrund
In dem durch das Lesefenster überstrichenen Hintergrund muss genau ein für das
verwendete Data-Matrix-Positioniersystem geeignetes Codeband verlegt sein. Insbe-
sondere darf kein weiteres Codeband in diesem Hintergrund angebracht sein.
4.7.4
Fremdlichtgrenzen
Die Fremdlichtgrenzen des eingesetzten Data-Matrix-Positioniersystems dürfen nicht
überschritten werden.
4.7.5
Dauerfestigkeit der mechanischen Halterung und Führung
Für die Dauerfestigkeit der mechanischen Halterung und Führung des Data-Matrix-
Positioniersystems sowie des Codebands gibt es keine zusätzlichen, sicherheitsge-
richteten Anforderungen. Zum Erreichen der Verfügbarkeit müssen diese Komponen-
ten entsprechend den in der Applikation vorherrschenden Randbedingungen ausge-
legt werden. Beispielsweise wurde der Fehlerausschluss durch eine 20-fache Überbe-
anspruchung gemäß EN 61800-5-2:2007 Tabelle D.16 in der Sicherheitsbetrachtung
des Teilsystems nicht verwendet.
Grenzen des Data-Matrix-Positioniersystems PXV..A
[1]
[6]
[4]
[5]
