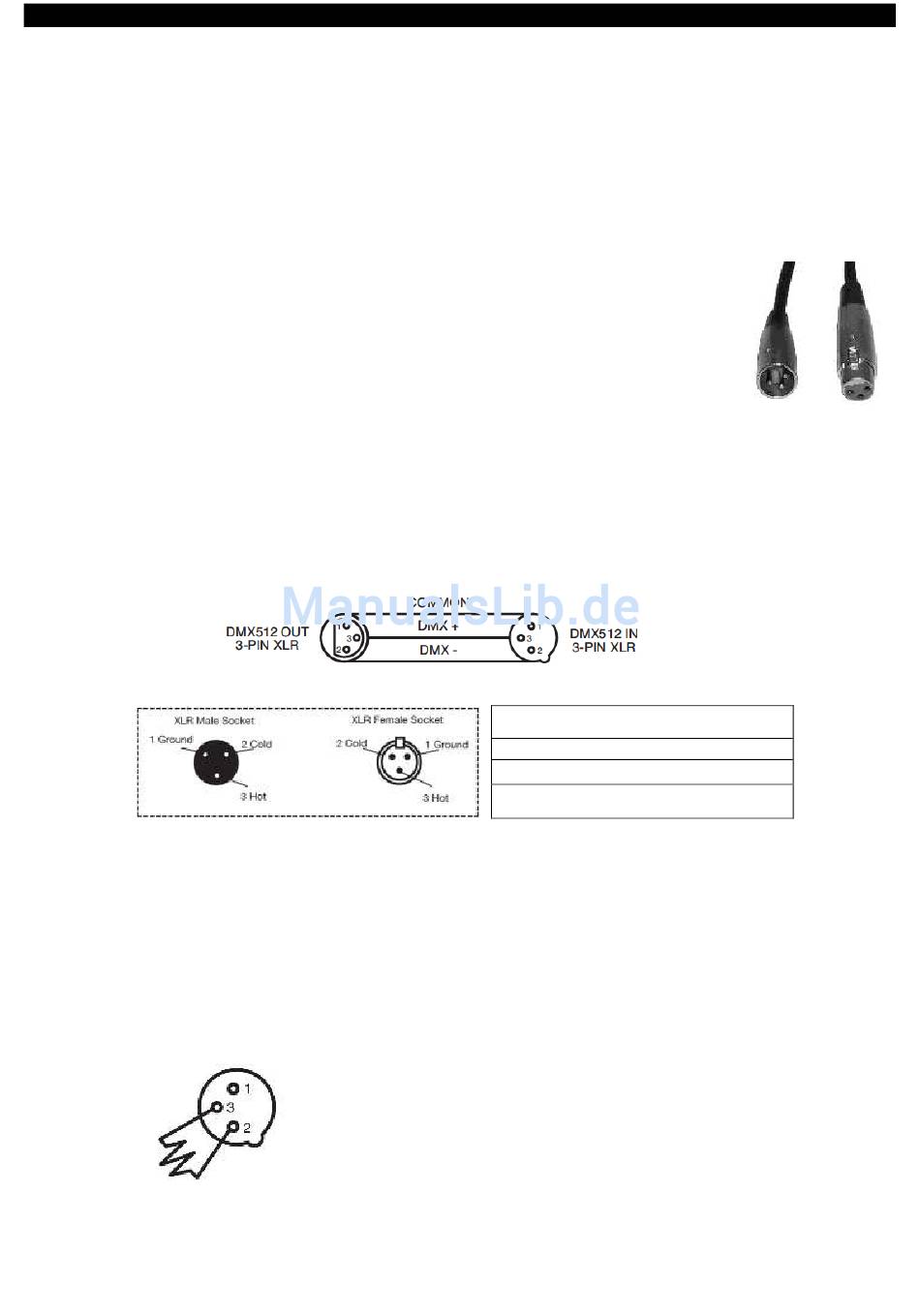

EINRICHTEN DES DMX (Fortsetzung)
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Daher kann das erste Gerät, das von einem Controller angesteuert wird,
gleichzeitig das letzte in einer Reihe sein. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der
DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Par Z4 kann über
das DMX-512-Protokoll angesteuert werden. Der Par Z4 ist mit 4 DMX-Kanal-Modi ausgestattet: 4-Kanal-
Modus, 6-Kanal-Modus, 8-Kanal-Modus und 9-Kanal-Modus. Die DMX-Adresse wird elektronisch über das
Bedienelement auf der Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein
zertifiziertes DMX-512 110-Ohm-Datenkabel für den Dateneingang und -ausgang
(Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel
verwenden, sollten Sie sicherstellen, dass dies standardmäßige, abgeschirmte 110 – 120
Ohm Kabel sind (diese Art von Kabel erhalten Sie in nahezu jedem professionellen
Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und
weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-
Kabel in Serie geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche
XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit
einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
Abbildung 2
Ein Abschluss reduziert Signalfehler
und
vermeidet
Interferenzen
Signalübertragung. Es empfiehlt sich
immer, einen DMX-Leitungsabschluss
(Widerstand 120 Ohm, 1/4 W) zwischen
Pol 2 (DMX-) und Pol 3 (DMX+) des
letzten Geräts zu schalten.
A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 6
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
Probleme
und
bei
der
Abbildung 4
Abbildung 1
