Inhaltszusammenfassung für Albrecht AE 4180

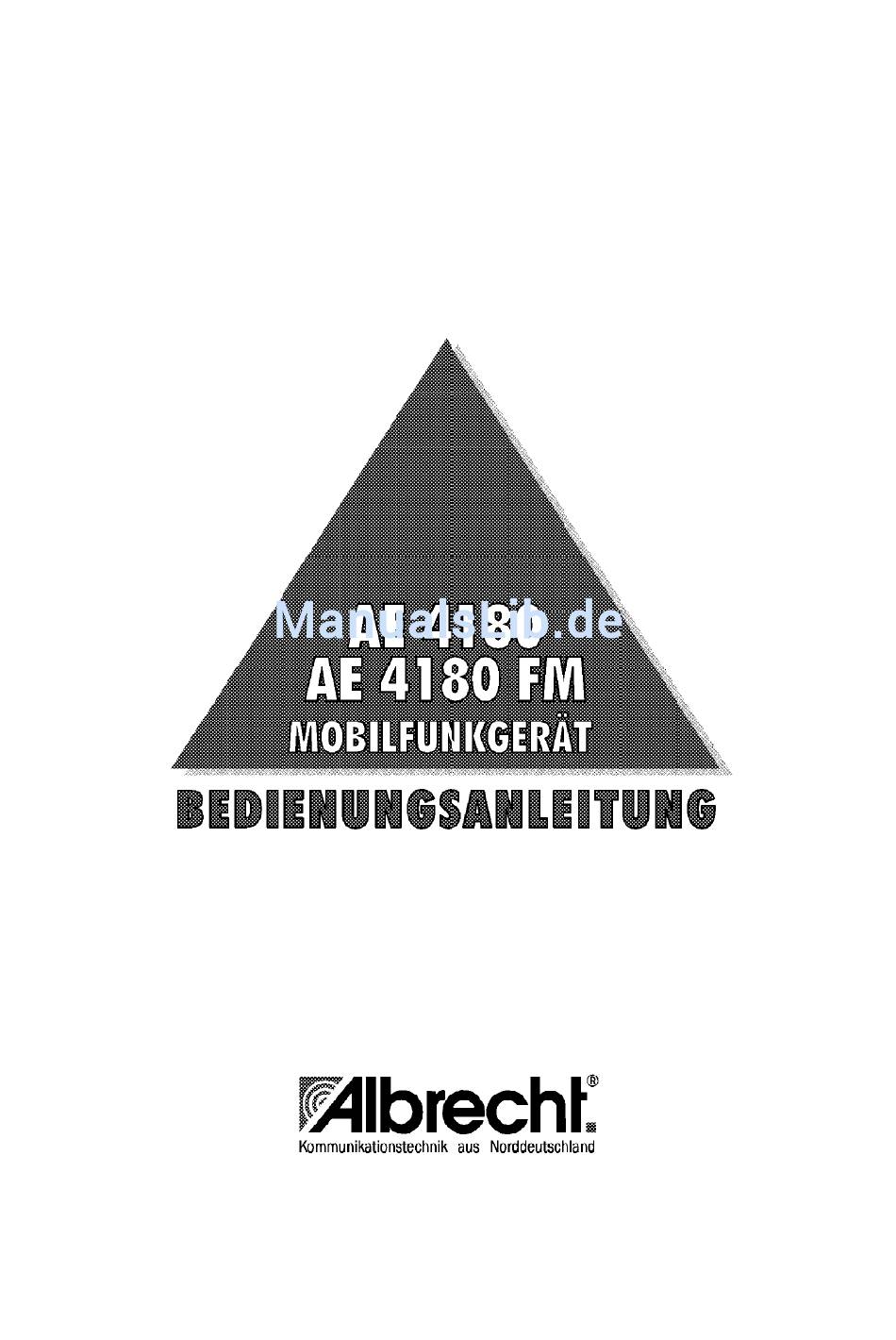

- Seite 1 Downloaded from www.cbradio.nl...
-
Seite 2: Inhaltsverzeichnis
Weitere technische Daten ..................11 WICHTIGER HINWEIS Ihr Albrecht AE 4180 wird in zwei zwei Versionen geliefert: • AE 4180 FM (Europaversion nach ETS 300135) mit 40 Kanälen FM / 4 Watt • AE 4180 (Deutsche Version) mit 80 Kanälen FM / 4 Watt 12 Kanälen AM / 1 Watt... -

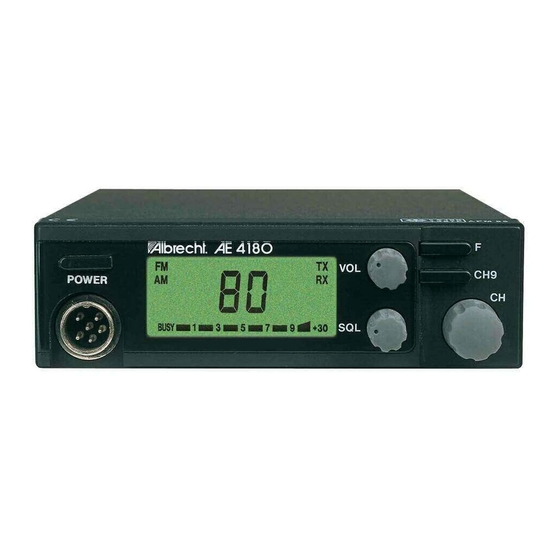

Seite 3: Bedienungselemente
Ihr neues Albrecht CB-Funkgerät AE 4180 ist nach den neuesten CB-Bestimmungen entwickelt und gefertigt. Es bietet Ihnen: • 40 Kanäle FM / 4 Watt (Europaversion AE 4180 FM nach ETS 300135) • 80 Kanäle FM / 4 Watt (Deutsche Version AE 4180) •... -
Seite 4: Lieferumfang
Funkgespräch vielleicht sein kann, funken Sie mit Ihrem AE 4180 nur dann, wenn es die Verkehrssituation gestattet. MONTAGE Sie können Ihr ALBRECHT AE 4180 entweder im Auto oder auch Zu- hause als Festtation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf, daß... -
Seite 5: Stromversorgung
STROMVERSORGUNG Die Stromversorgung wird über das am Funkgerät fest angeschlosse- ne rot/schwarze DC-Kabel vorgenommen. Es ist mit einer einge- schleiften Sicherung ausgestattet. Der Anschluß an die Stromversorgung erfolgt entweder durch direk- ten Anschluß an die Fahrzeugbatterie oder über den Stromkreis nach dem Zündschalter. -
Seite 6: Antennenanschluß
Ihres ALBRECHT AE 4180 an. Diese Antenne muß im CB-Funkbereich für eine Impedanz von 50 Ohm abgestimmt sein. Ist das nicht der Fall, kann die Senderendstufe Ihres AE 4180 unter Umständen beschädigt werden (keine Garantie in solchen Fällen!). Auch dürfen Sie niemals ohne Antenne senden! Viele CB-Mobilantennen müssen bei Inbetriebnahme abgestimmt... -
Seite 7: Funken Im Ausland (Deutsche Version)
• Regler SQL auf den linken Anschlag stellen • Regler VOL in eine mittlere Stellung bringen Der Ein- und Ausschalter ist als separater Schalter bei Ihrem AE 4180 über der Mikrofonbuchse angeordnet (POWER). Mit dem Einschalten des Gerätes werden Display und die Tasten beleuchtet. -
Seite 8: Rauschsperre Einstellen
Rauschsperre einstellen Rauschsperre einstellen Besonders in FM stört das Rauschen auf einem freien Kanal. Mit der Rauschsperre SQL können Sie dieses Rauschen unterdrücken - aber auch Signale, die zu schwach für einen ordentlichen Empfang sind. So stellen Sie mit dem Regler SQL die Signalstärke ein, ab der ein Signal den Lautsprecher öffnet: Je weiter Sie den Regler nach rechts drehen, desto stärker muß... -
Seite 9: Direktwahltaste Ch 9
Bei gedrückter Sendetaste sprechen Sie am besten aus einem Ab- stand von ca. 5-10 cm in das Mikrofon. Der Modulationsverstärker Ihres AE 4180 ist empfindlich genug und erlaubt Sprechabstände zwischen 5 und 15 cm, je nach Ihrer Lautstärke. Eine automatische Regelschaltung sorgt dafür, daß... -
Seite 10: Externe Anschlüsse
Autokarosserie verbunden sein darf. Externes S-Meter Externes S-Meter Ihr AE 4180 bietet auf der Rückseite mit der Buchse S-Meter die Mög- lichkeit, ein externes S-Meter zur Anzeige der relativen Signalstärke anzuschließen. Damit sind oft genauere Aussagen als über die Balken- anzeige möglich. -
Seite 11: Anhang
ANHANG Mikrofonbuchsenbeschaltung Mikrofonbuchsenbeschaltung Pin 1 = Mikrofon NF Pin 2 = PTT-RX (bei Empfang auf Masse) Pin 3 = PTT-TX (bei Senden auf Masse) Pin 4 = up/down Pin 5 = Masse Pin 6 = 12 Volt für Vorverstärker etc. Packet Radio Packet Radio Pin 1 =... - Seite 12 Albrecht Electronic GmbH • Otto-Hahn-Str. 7 • 22946 Trittau Telefon 04154/8 49-0 • Telefax 04154/8 49-132...
