Bedienungsanleitung

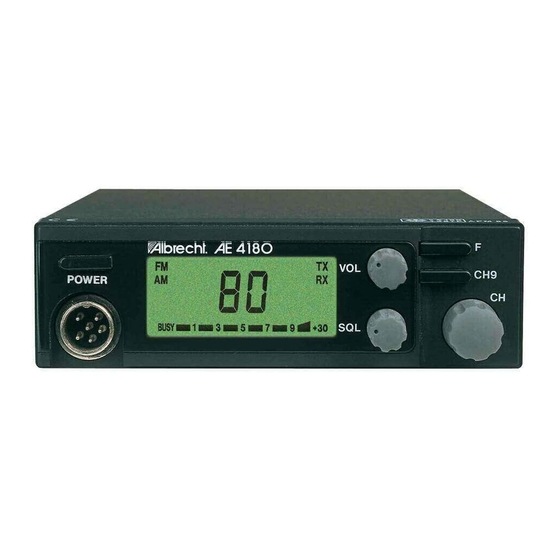

CB-Funkgerät AE 4180
Einführung
Ihr neues Albrecht CB-Funkgerät AE 4180, nach den neuen deutschen CB-Bestimmungen entwickelt und
gefertigt, bietet Ihnen:
- 80 Kanäle FM / 4 Watt, stabilisiert
- 12 Kanäle AM / 1 Watt, stabilisiert
- Kanalwahl mit Drehknopf am Gerät
und UP/DOWN-Tasten am Mikrofon
- automatische AM/FM-Umschaltung
- Multifunktions-LCD-Anzeige
- 6-polige Mikrofonbuchse, zugelassen für Verstärker-
mikrofone und Selektivruf
- Anschluß für externes S-Meter
- Anschluß für externen Lautsprecher
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch.
So können Sie am schnellsten alle Merkmale Ihres neuen CB-Funkgerätes nutzen.
Lieferumfang
Ihr AE 4180 wird betriebsbereit mit folgendem Zubehör geliefert:
- Mobilhalterung mit Befestigungsmaterial
- Stromversorgungskabel mit eingeschleifter Sicherung
- Elektret-Handmikrofon mit Vorverstärker und UP/DOWN-Tasten
Sicherheits-Hinweise
Personen mit Herzschrittmachern wird empfohlen, vor dem Sendebetrieb ihren Arzt zu konsultieren. Einige
Herzschrittmacher-Typen sind nicht genügend einstrahlfest, was im Sendebetrieb besonders in der Nähe der
Antenne zur störenden Beeinflussungen führen könnte.
Senden Sie niemals ohne angeschlossene Antenne!
Berühren Sie niemals die Antenne, während Sie senden!
Beim Autofahren vergessen Sie bitte nie, daß die Verkehrssicherheit vorgeht!
CB-Funk (auch schon der Empfang, besonders mit hohen Lautstärken) kann vom Verkehrsgeschehen
ablenken! So interessant ein CB-Funkgespräch vielleicht sein kann, funken Sie mit Ihrem AE 4180 nur dann,
wenn es die Verkehrssituation gestattet.
