- Seite 1 CB-Funkgerät AE 4190 Bedienungsanleitung Downloaded from www.cbradio.nl ALAN Electronics GmbH Dovenkamp 11 22952 Lütjensee www.albrecht-online.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung............................3 Lieferumfang ..........................3 Montage des Funkgeräts......................4 Stromversorgung ........................4 Die Bedeutung der Sicherung im Stromkabel ................5 Betrieb über Netzteil am 230 V-Stromnetz ...................6 Antennenanschluss ........................6 Einbauvorschriften der Fahrzeughersteller ..................6 Rechtliche Hinweise........................7 CE-Kennzeichnung........................7 Sicherheits-Hinweise .........................9 Bedienung..........................10 Frontansicht..........................10 Rückansicht mit Länderschalter....................10 Länder-Programmierung durchführen..................... -
Seite 3: Einführung
Herzlichen Glückwunsch zu Ihrem neuen CB-Funkgerät AE 4190. Sie haben ein europaweit einsetzbares CB-Funkgerät von Albrecht erworben, was Sie entsprechend dem Land, in dem Sie Ihr AE 4190 benutzen möchten, programmieren können. Da die neuen europäischen Bestimmungen, die seit 8.4.2001 in allen EU Ländern gelten, voraussetzen, dass Sie sich mit den Benutzungsregeln vertraut gemacht haben, bevor Sie Ihr Gerät zum ersten Mal benutzen, möchten wir Sie dringend bitten, diese Bedienungsanleitung... -
Seite 4: Montage Des Funkgeräts
Montage des Funkgeräts Sie können Ihr AE 4190 entweder im Auto oder auch Zuhause als Feststation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf, dass es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer geringeren Lebensdauer führen kann. -
Seite 5: Die Bedeutung Der Sicherung Im Stromkabel
Spiegelhalter hat, kann der Fuss über einen Winkelhalter dort befestigt werden, nicht aber z.B. auf einem GFK-Dach oder Kunststoff-Windabweiser. Besteht keine Möglichkeit, die Antenne auf einem leitfähigen Untergrund zu montieren, können CB- Mobilantennen nur mit Spezial-Anpassfiltern wie Albrecht AKM 27 (Artikel-Nr. 68440) angeschlossen werden. -
Seite 6: Betrieb Über Netzteil Am 230 V-Stromnetz
Betreiben Sie Ihr Funkgerät zu Hause nur über ein spezielles CB-Funk-Netzteil mit Stabilisierung, welches mindestens 1.5 - 2 Ampere bei 12 -13.8 Volt Gleichspannung abgeben kann. Ein gut geeignetes Netzteil von Albrecht ist Artikel-Nr. 4744. Unstabilisierte Netzteile oder Autobatterie-Ladegeräte sind ungeeignet und dürfen keinesfalls benutzt werden. -
Seite 7: Rechtliche Hinweise
Rechtliche Hinweise CE-Kennzeichnung Dieses Gerät mit der nach der R&TTE Direktive vorgeschriebenen Kennzeichnung versehen: Das CE Zeichen bedeutet, daß das Funkgerät die grundlegenden Anforderungen der neuen europäischen Bestimmungen erfüllt. Die sogenannte R&TTE Direktive hat seit 7.4.2001 alle bisherigen nationalen Zulassungen in der EU endgültig abgelöst und regelt auch das Inverkehrbringen und die Benutzung von Funkanlagen. - Seite 8 Für Ihr AE 4190 gelten folgende Programmierungs- und Benutzungsregeln (Angaben ohne Gewähr, Stand 12. März 2002) in den Ländern, die die R&TTE Direktive anwenden: Land Programmierung Anmelde- und Gebührenpflicht Betreiben der Funkanlagen mit Anmeldepflicht Belgien 40/40 oder 40 FM Anmeldepflicht für Einwohner Deutschland 80/12 oder...
-
Seite 9: Sicherheits-Hinweise
Faltblatt. Die neueste Ausgabe finden Sie jeweils auch im Internet unter www.albrecht-online.de/service Sicherheits-Hinweise Elektromagnetische Wellen, wie sie von Radiosendern, Handy’s und Funkgeräten abgestrahlt werden, können empfindliche andere elektronische Geräte in unmittelbarer Nähe beeinflussen. Vorsichtshalber empfehlen wir daher Personen mit Herzschrittmachern, vor den ersten CB-Funk-Gehversuchen sich über die Störfestigkeit Ihres Herzschrittmachers zu... -
Seite 10: Bedienung

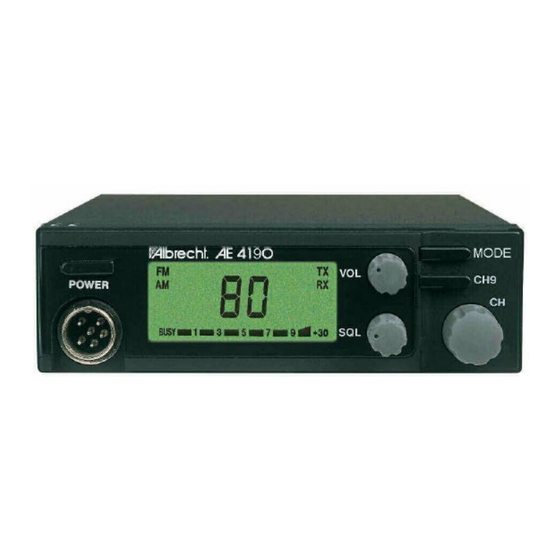

Bedienung Frontansicht AM-FM- Ein / Aus Schalter Kanal 9 Squelchregler Kanalschalter Mikrofonbuchse Rückansicht mit Länderschalter Länder-Umschalter Länder-Programmierung durchführen Sie müssen Ihr neues CB-Funkgerät noch vor dem ersten Anschließen des Stromkabels und vor dem ersten Einschalten auf das entsprechende Land programmieren. Der Schalter auf der Rückseite des Funkgeräts hat drei mögliche Programmstellungen: 40FM 40 Kanäle in FM (CEPT) möglich (Werks-Voreinstellung, Schalter nach unten) 40/40 40 Kanäle in AM und FM möglich (Schalter Mittelstellung) -
