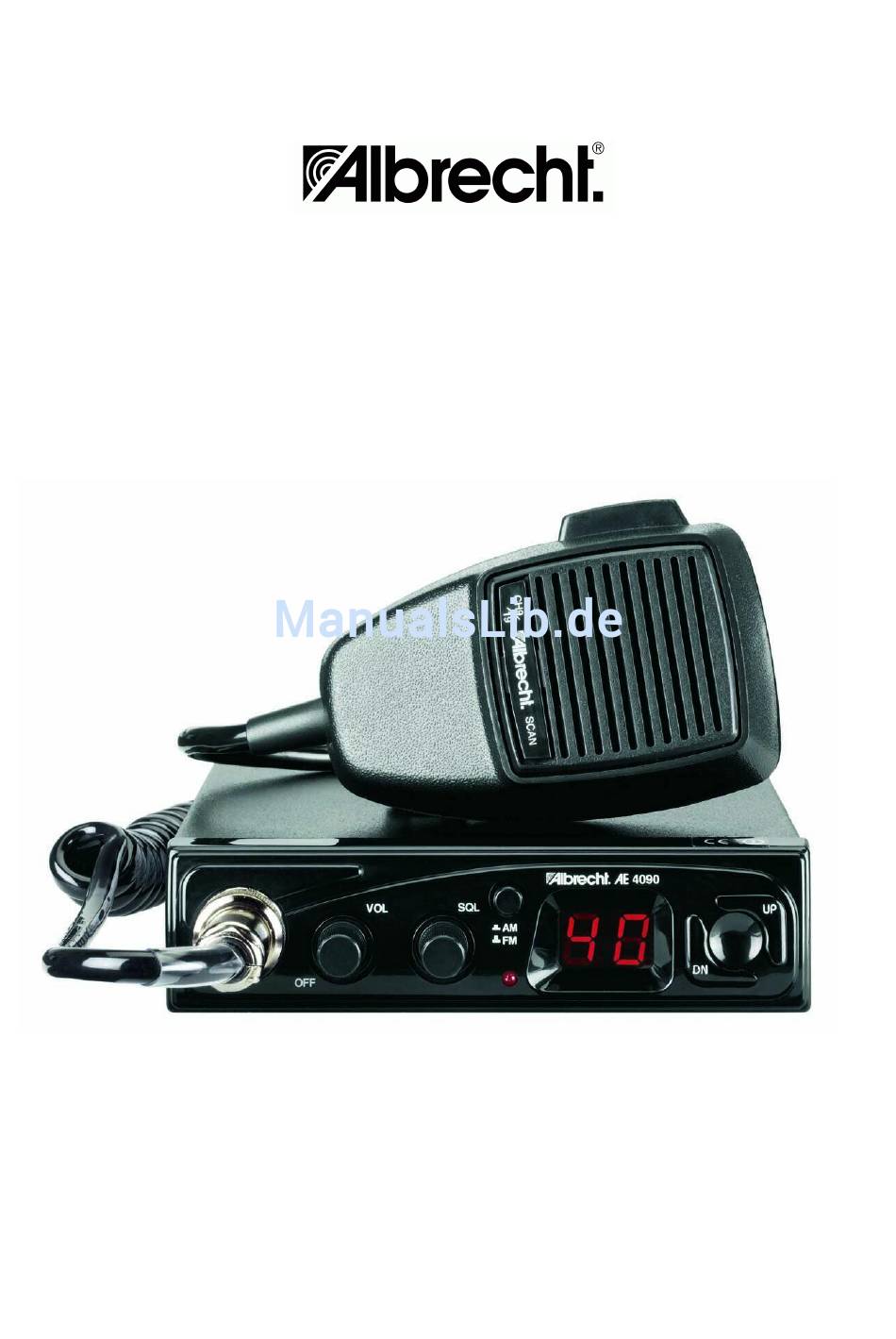

- Seite 1 CB-Funkgerät AE 4090 Bedienungsanleitung Downloaded from www.cbradio.nl ALAN Electronics GmbH Dovenkamp 11 22952 Lütjensee www.albrecht-online.de info@albrecht-online.de...
-
Seite 2: Inhaltsverzeichnis
Ihrem neuen CB-Funkgerät AE 4090. Sie haben ein europaweit einsetzbares CB-Funkgerät von Albrecht erworben, was Sie entsprechend dem Land, in dem Sie Ihr AE 4090 benutzen möchten, programmieren können. Da die neuen europäischen Bestimmungen, die seit 8.4.2001 in allen EU Ländern gelten, voraussetzen, dass Sie sich mit den Benutzungsregeln vertraut gemacht haben, bevor Sie Ihr Gerät zum ersten Mal benutzen, möchten wir Sie dringend bitten, diese... -
Seite 3: Lieferumfang
Befestigung für Handmikrofon Montage des Funkgeräts Sie können Ihr AE 4090 entweder im Auto oder auch Zuhause als Feststation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf, dass es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer geringeren Lebensdauer des Geräts... -
Seite 4: Die Bedeutung Der Sicherung Im Stromkabel
Hinweise besonders für LKW-Fahrer: Die höchste zulässige Betriebsspannung des Funkgerätes beträgt 15 V. Diese Spannung darf keinesfalls überschritten werden! Die Senderstufen Ihres AE 4090 sind elektronisch stabilisiert. Eine Erhöhung der Leistung durch übermäßige Betriebsspannung ist daher unmöglich. Bei solchen Versuchen riskiert man nur einen schweren Gerätedefekt, aber keine Leistungserhöhung! Trucker sollten darauf achten, Ihr Funkgerät niemals direkt an 24... -
Seite 5: Betrieb Über Netzteil Am 230 V-Stromnetz
Minus (-) Anschluss des Netzteils verbunden werden. Antennenanschluss Schließen Sie Ihre CB-Antenne an der Buchse ANT auf der Rückseite Ihres AE 4090 an. Diese Antenne muss auf den CB-Funkbereich abgestimmt sein, damit Sie höchstmögliche Reichweite erzielen können. Benutzen Sie ein Stehwellenmessgerät zur Kontrolle und zum Einstellen der Antenne. -
Seite 6: Einbauvorschriften Der Fahrzeughersteller
Sie halten sich nicht daran, können Sie unter Umständen die Betriebserlaubnis Ihres Fahrzeugs riskieren! Fragen Sie Ihren Fahrzeughändler oder - Hersteller im Zweifelsfall. Unser AE 4090 hat für die Verwendung als typenzugelassenes Fahrzeugteil zusätzlich eine "e" Zulassung mit der Zulassungsnummer e1 022911 des Kraftfahrt-Bundesamtes mit europaweiter Gültigkeit. - Seite 7 Für Ihr AE 4090 gelten folgende Programmierungs- und Benutzungsregeln (Angaben ohne Gewähr, Stand 11. März 2003) in den Ländern, die die R&TTE Direktive anwenden: Land Programmierung Anmelde- und Gebührenpflicht Betreiben der Funkanlagen mit Anmeldepflicht Belgien 40/40 oder 40 FM Anmeldepflicht für Einwohner...
-
Seite 8: Sicherheits-Hinweise
Sicherheits-Hinweise Elektromagnetische Wellen, wie sie von Radiosendern, Handy’s und Funkgeräten abgestrahlt werden, können empfindliche andere elektronische Geräte in unmittelbarer Nähe beeinflussen. Vorsichtshalber empfehlen wir daher Personen mit Herzschrittmachern, vor den ersten CB-Funk-Gehversuchen sich über die Störfestigkeit Ihres Herzschrittmachers zu informieren. Obwohl meistens die im CB-Funk benutzten Leistungen unbedenklich sind, schadet es sicher nichts, wenn Sie vorsichtshalber bei Ihrem Arzt nachfragen. -
Seite 9: Zurückschalten Auf 40 Kanäle Fm (Frühere "Cept" Norm)
Gerät einschalten, Tasten loslassen • Bei jedem Abschalten und Wiederanschliessen an die Stromversorgung programmiert sich das Gerät ebenfalls wieder auf den FM CEPT Mode. Empfang mit dem AE 4090 Einschalten/Lautstärke einstellen Der Ein- und Ausschalter ist mit dem Lautstärkeregler VOLUME kombiniert. Zum Einschalten: •... -
Seite 10: Kanal Einstellen
Kanal einstellen • Mit den Kanalwahltasten ( Aufwärts- und Abwärts-Tasten) auf der rechten Seite der Frontplatte stellen Sie den gewünschten Kanal ein. Der aktuelle Kanal wird auf dem Display angezeigt. • Entsprechende Tastenseite länger drücken, um fortlaufend die Kanäle nach oben oder unten zu wechseln. -
Seite 11: Senden Mit Dem Ae 4090
In Belgien, Frankreich, den Niederlanden, Finnland, Portugal, der Schweiz und Spanien sind alle 40 internationale Kanäle für AM und FM freigegeben. Senden mit dem AE 4090 Im CB-Funk gilt der alte Grundsatz: Erst hören, dann sprechen. Haben Sie sich einen Kanal ausgesucht, auf dem Sie mit einem Partner ein Funkgespräch starten wollen, hören Sie erst mal eine Weile "in den Kanal hinein", ob er überhaupt frei ist! -
Seite 12: Kanal-Suchlauf Starten
Trucker meist den Kanal 19 anstelle von Kanal 9. Die Taste 9/19 wechselt bei wiederholtem Drücken zwischen 9, 19 und dem vorher eingestellten Kanal. • Suchlauf (Scan) Das AE 4090 bietet Ihnen einen Suchlauf über alle Kanäle. Es werden dann die entsprechenden Kanäle nacheinander aufgerufen und auf ihre Aktivität überprüft. -
Seite 13: Externer Lautsprecher
Ist Ihr eingebauter Lautsprecher nicht mehr zugänglich, weil Sie das Gerät in eine Konsole eingebaut haben, oder ist er vielleicht nicht laut genug für Ihre Umgebung? Ihr AE 4090 hat eine 3.5 mm Mono-Klinkenbuchse auf der Rückseite, an die Sie einen externen Funklautsprecher anschliessen können. -
Seite 14: Kurzanleitung Ae 4090 - Schnell Zum Ziel
Kurzanleitung AE 4090 - Schnell zum Ziel Die wichtigsten Funktionen auf einen Blick Beim ersten Einschalten: Programmierung entsprechend der Ländereinstellung 80/12 Ein + Aufwärts: Deutschland 40/40 Ein + Abwärts: Belgien, Deutschland, Finnland, Frankreich, Italien, Niederlande, Portugal, Schweiz Bitte beachten Sie die unterschiedlichen Genehmigungs- und Gebührerregelungen in den einzelnen Ländern (siehe Gerätepass!).
