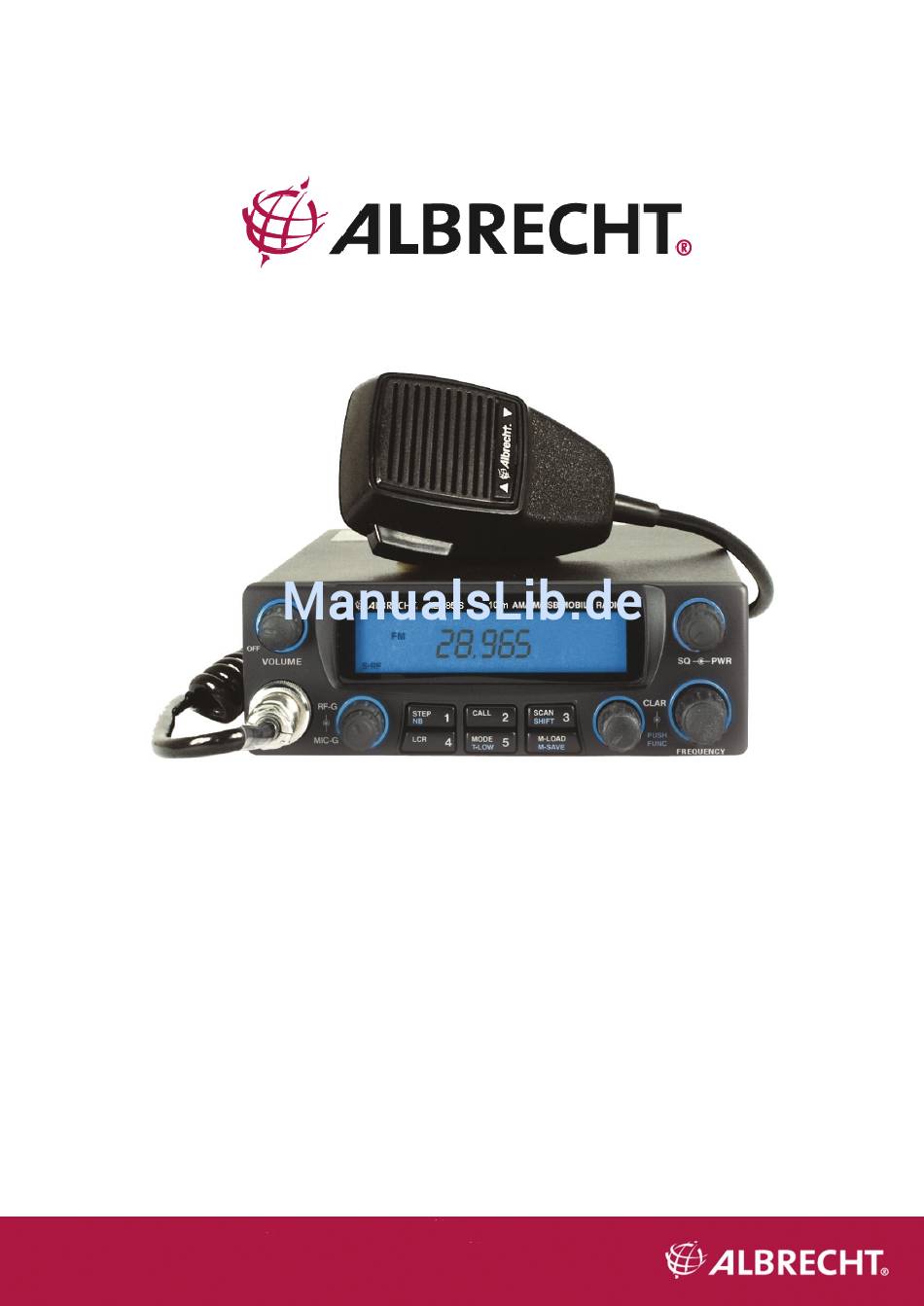

- Seite 1 AE 485 S AM / FM / SSB 10 m -Transceiver für lizenzierte Funkamateure Downloaded from www.cbradio.nl...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise und Fahrzeugeinbau........................4 Auswahl der Antenne..............................4 Fahrzeugantenne................................4 Betrieb als Feststation ..............................5 Bedienelemente der AE 485 S (dargestellt ist die Front des ansonsten weitgehend baugleichen Modells AE 5800): ....................................5 Regler und Umschalter ...............................5 Einschalten , Lautstärke- und Squelcheinstellung......................5 Mic Gain (3) Mikrofonverstärkung ..........................6 RF Gain (4) .................................6... -
Seite 3: Rechtliche Hinweise Und Allgemeine Informationen
(Signature) Dipl.-Phys. Wolfgang Schnorrenberg Alan Electronics GmbH Hinweis: An einigen Stellen der Anleitung werden Fotos/ Zeichnungen der CB Funk-Version AE 5800 für die Amateurfunkversion AE 485 S mitbenutzt. Die Darstellungen gelten dann sinngemäß für den Frequenzbereich des AE 485 S. -
Seite 4: Vorbereitung Zur Inbetriebnahme
Vorbereitung zur Inbetriebnahme Allgemeine Hinweise zum Gebrauch Dieser AM-FM-SSB Transceiver AE 485 S ist ein 10 m Transceiver für 12 V DC Stromversorgung. Das Gerät kann an entsprechend leistungsstarken 12 V Batterien, z.B. Bleiakkus, aber auch am 230 V Stromnetz über ein geeignetes 12 V-Netzgerät angeschlossen werden, welches mindestens 6 A stabilisiert als Dauerstrom liefern... -
Seite 5: Betrieb Als Feststation
Funk ungeeignet. Betrieb als Feststation Bitte arbeiten Sie bei der AE 485 S nur mit einer Außenantenne. Jegliche Form von Innenantenne erzeugt im Nahfeld so hohe HF-Felder, dass andere oder sogar die eigenen elektronischen Geräte gestört oder beeinflusst werden könnten, trotz vielleicht auch ausreichender EMV-Immunität nach der EG-Direktive! Bekannt sind z.B. -
Seite 6: Mic Gain (3) Mikrofonverstärkung
Senden erhalten, bei AM ist der Ausschlag generell geringer, und bei SSB schwankt er total im Rhythmus der Sprache. Tastenbelegung der AE 485 S ( Tasten 5-12) Die Tasten Ihres Gerätes haben Mehrfachfunktion, die sich teilweise– je nach Betriebsart- automatisch oder in Verbindung mit der Funktionstaste (12) umstellt. -
Seite 7: Usb Und Lsb
USA arbeiten diese Repeater alle im oberen Bandteil, z.B. 29.670 MHz. Repeaterbetrieb einstellen Mit Ihrem AE 485 S lassen sich die beliebten 10 m Repeater in Europa- und bei guten Bedingungen auch in Übersee erreichen. Dazu muß allerdings zwischen Ihrer Empfangsfrequenz und Ihrer Sendefrequenz eine Frequenzablage eingeschaltet werden. -
Seite 8: Frequenzablage Ändern
Frequenzablage ändern Die Frequenzablage kann zwischen 10 und 990 kHz verändert werden. Benutzen Sie wieder die Tastenfolge FUNC und SHIFT, halten jedoch die SHIFT-Taste mehr als drei Sekunden lang gedrückt, bis das Display auf 600 wechselt. Mit dem Kanalschalter oder den UP / DOWN- Tasten am Mikrofon können Sie dann die Ablage auf den gewünschten Wert (Europa/USA 100 kHz) ändern. -
Seite 9: Suchlauf
PIN 5 Masse, Abschirmung PIN 6 Spannungsversorgung für Electretmikrofon (oder andere Zubehörteile) Wichtig: Die Beschaltung entspricht der im CB-Funk weitverbreiteten „Albrecht“- Norm im CB Funk. Die früher übliche Tonruftaste wurde abgeschafft. Bitte beachten Sie das beim evtl. Anschluss anderer Mikrofone! Falls Sie... -
Seite 10: Kanal- Oder Frequenzanzeige
Kanal- oder Frequenzanzeige Beim ersten Einschalten startet das Gerät in der Sendeart FM und Sie werden im LC Display 29.300 MHz lesen. (Die untenstehenden Bilder des AE 5800 gelten sinngemäß auch für AE 485 S). Das Gerät startet im Frequenz- Mode. -
Seite 11: Entsorgungs- Und Recycling-Hinweise
Zusatzplatine (sichtbar nach Abnehmen des Deckels) kurz gedrückt wird. Dieser Reset sollte zunächst auch bei allen Fehlfunktionen durchgeführt werden. Es gibt unvermeidbare Fälle von äußeren Beeinflussungen, bei denen der Prozessor blockieren kann oder bestimmte Funktionen nicht oder falsch ausgeführt werden. Diese Störungen können z.B. -
Seite 12: Sonstige Technische Daten
1.3 kg Kontaktadressen: Technische Unterlagen sowie die jeweils neuesten Informationen über die Bestimmungen in den einzelnen EU Staaten finden Sie im Serviceteil der Albrecht – und ALAN Webseiten sowie direkt auf unserem Downloadserver www.hobbyradio.de Alan Electronics GmbH Daimlerstr. 1 K...
