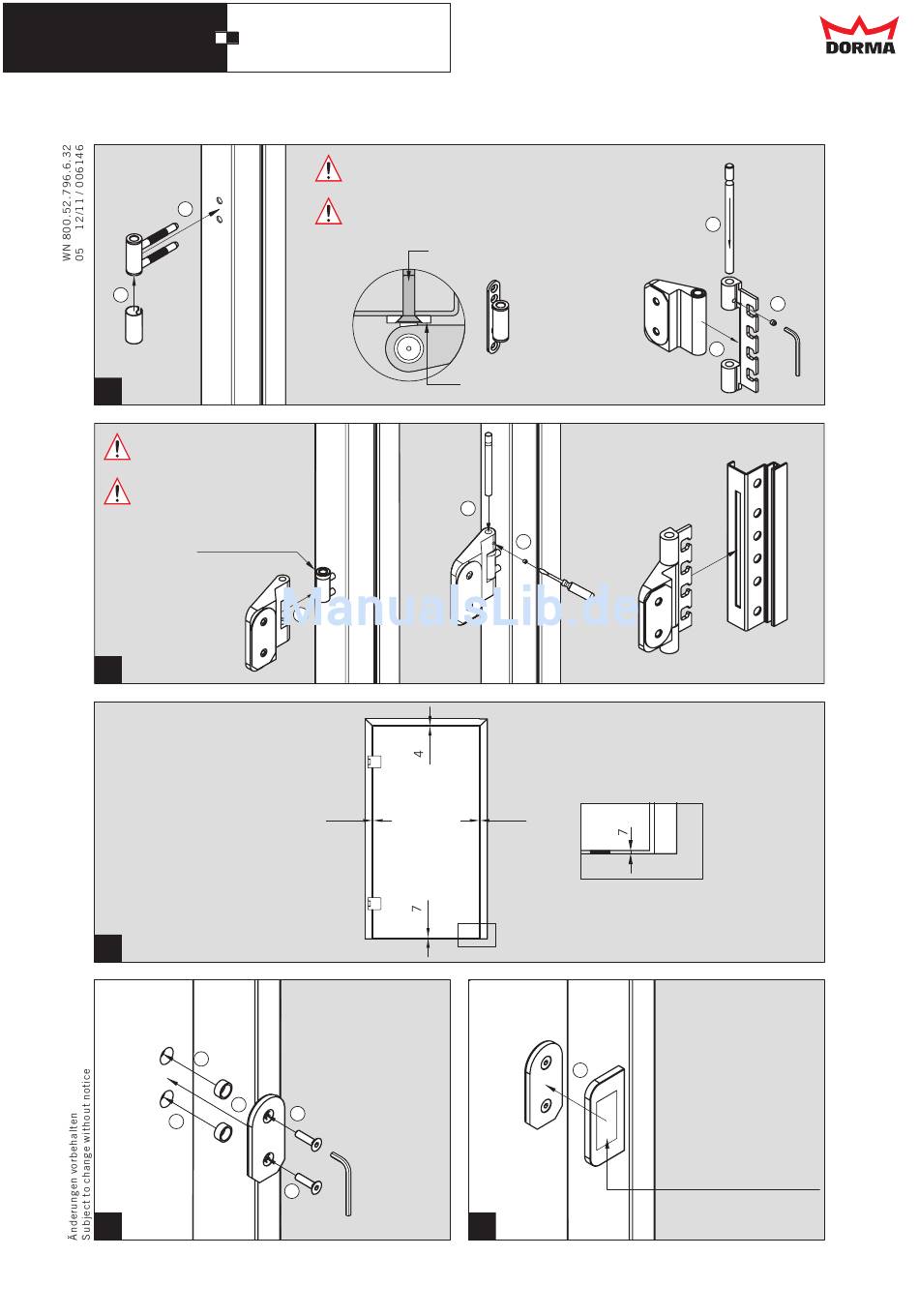

Montage bei allen Band-Varianten.
Darstellung: Junior Office
1
2
1
Bei Kugeldrucklager auf
richtige Einbaulage achten!
Make sure that the ball
bearing is correctly fitted!
Kugeldrucklager
Ball bearing
2
Glastür in Türrahmen
auf 7 mm Klötze
stellen und ausrichten.
Place glass door into
frame while supported on
7 mm blocks and adjust.
3
1
1
4
DORMA-Glas GmbH
www.dorma.com
Türbänder
hinges
Bei Aufschraubrahmenteil dürfen die
Befestigungsschrauben nicht überstehen!
Screws must not protrude beyond edge
of screw-on frame pivot!
1
3,5
2
3
4 mm
3
12 Nm
Max-Planck-Str. 33-45
D-32107 Bad Salzuflen
Step-by-step installation instruction for all hinge types.
Picured: Junior Office
Senkschraube
countersunk screw
Aufschraubrahmenteil
screw-on frame pivot
2
3
3,5
X
4
5
Tel. +49 5222 924-0
2
Objektband
Heavy-duty hinge
3
1
3 mm
Objektband
Heavy-duty hinge
Detail X
Doppelseitiges Klebeband:
Folienstreifen abziehen.
Double-sided adhesive tape:
pull off backing paper.
