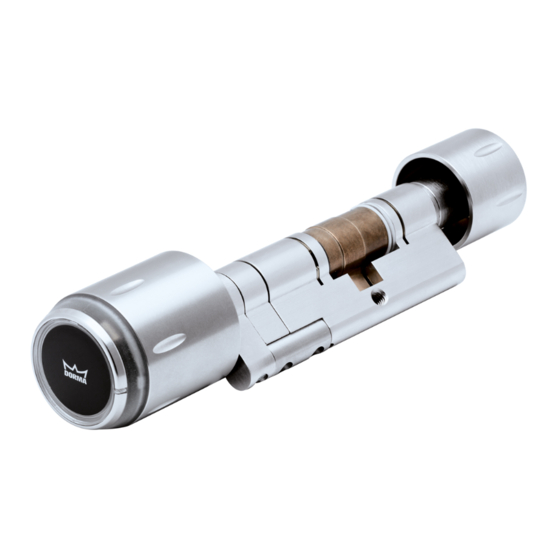

XS-Zylinder MasterCard
XS-Zylinder MasterCard
1.1 Bestimmungsgemäße Verwendung
Der XS-Zylinder ist eine Schließeinheit, bestehend aus einem
XS-Lesemodul, einem Profilzylinderadapter und einem mecha-
nischen Knauf oder einem zweitem XS-Lesemodul.
Es dürfen nur die von DORMA freigegebenen Komponenten
eingesetzt werden.
Der XS-Zylinder ist zum Einbau in DIN-Schlösser mit
Europrofil-Zylindern vorgesehen. Die Kombination mit selbst-
verriegelenden Antipanikschlössern ist vorab im Einzelfall zu
prüfen.
Der XS-Zylinder darf nur zum Ver- und Entriegeln von Türen
verwendet werden. Der XS-Zylinder ist für Innenanwendungen
konzipiert.
Der XS-Zylinder ersetzt einen Standardschließzylinder und ist
nicht für die Funktion als Knauf- oder Drückerersatz geeignet.
Ein anderer Einsatz als vorgegeben ist unzulässig!
1.2 Weitere Informationsquellen
Auf Anfrage sind weitere Dokumente erhältlich.
Planerhandbuch
Systemübergreifende Lösungsbeispiele
1.3 Entsorgung
Für die Herstellung des Gerätes wurden recycelbare
Materialien und Komponenten verwendet.
Das Gerät und die Verpackung sollen einer umweltgerechten
Wiederverwertung zugeführt werden
1.3.1 Hinweis für EU-Länder
Für dieses Gerät gilt die
Europäische Richtlinie 2002/96 EG. Das bedeutet,
dass Sie dieses Produkt nie mit dem normalen Hausmüll
entsorgen dürfen. Wir als Hersteller nehmen unsere
elektrischen und elektronischen Produkte zurück und führen
diese einer für Sie kostenlosen Entsorgung zu. Durch die
korrekte Entsorgung Ihrer Altgeräte werden Umwelt und
Menschen vor möglichen negativen Folgen geschützt.
Batterien
Das Gerät benötig für den Betrieb Lithiumbatterien.
Gemäß der der Europäische Richtlinie 2006/66/EG müssen
defekte oder verbrauchte Akkumulatoren/Batterien recycelt
werden. Bitte informieren Sie sich über die örtlichen
Bestimmungen zur getrennten Entsorgung von Batterien.
Durch die korrekte Entsorgung von Batterien werden Umwelt
und Menschen vor möglichen negativen Folgen geschützt.
1. Allgemeines
Zwingende Rechtsvorschriften müssen
beachtet werden und können dazu führen,
dass die Verwendung an Türen mit besonderen
Anforderungen unzulässig ist.
1
