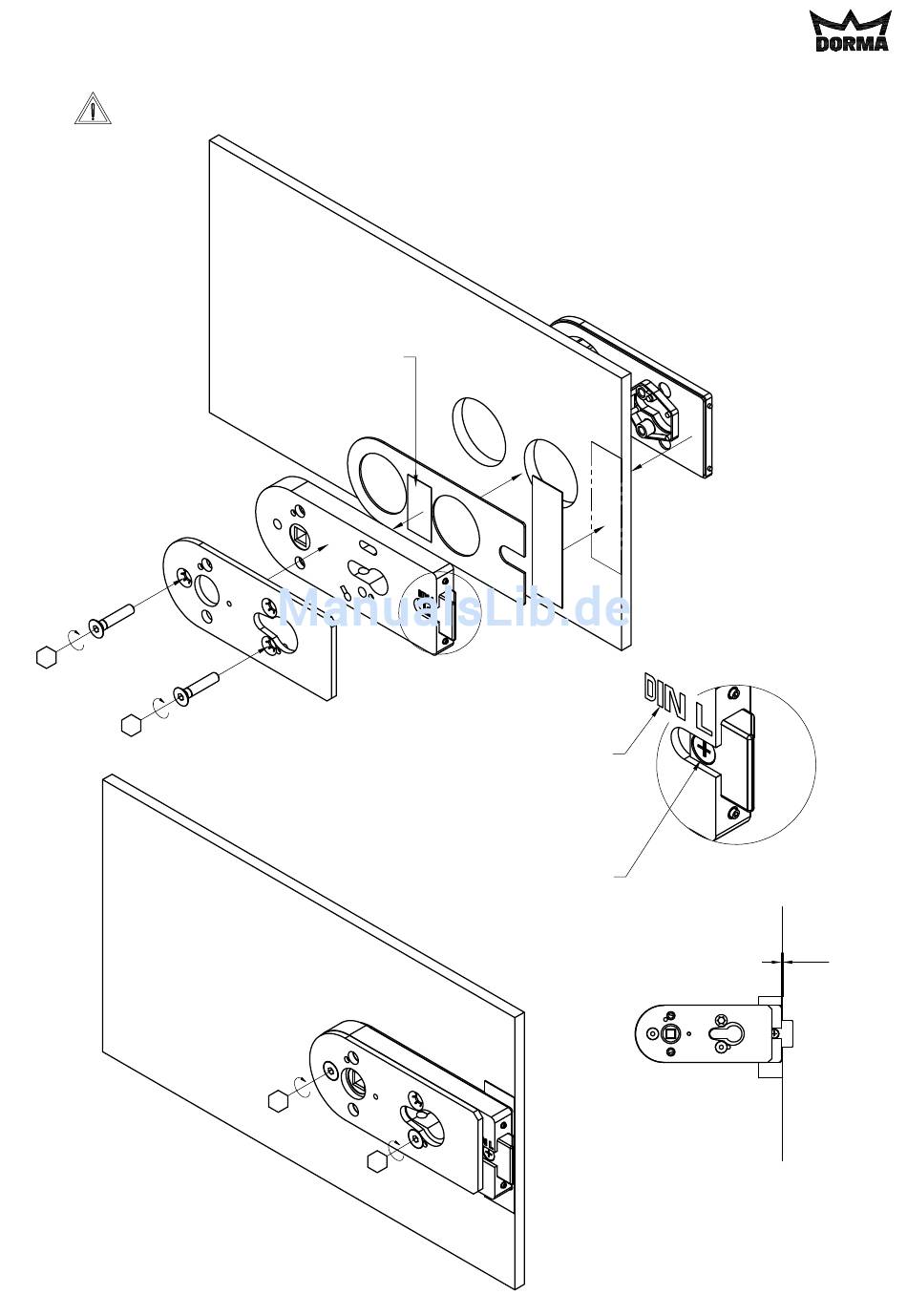

2. Schritt:
2. Step:
Bitte auf die gewünschte DIN Richtung des Schlosses achten (siehe Detail X)!
Please regard the desired DIN direction of lock (see detail X)!
2.5
4 mm
4 mm
DORMA-Glas
Doppelseitiges Klebeband:
Folienstreifen abziehen
Double-sided adhesive tape:
Pull-off backing tape
2.4
X
2.5
Bei DIN rechts, Schloss drehen, so das die
gewünschte DIN Richtung lesbar ist.
By using of DIN RH, turn the lock, so that
the desired DIN direction is legible.
Falle umdrehen. Die Schräge der Falle
Turn the latch. Bevelled side of latch
4 mm
5 Nm
4 mm
5 Nm
Seite/Page 5/10
2.3
2.2
2.1
muss immer zum Glas zeigen!
must always point to the glass!
2.4
DETAIL X
1,5
Stand/Issue 12.07
