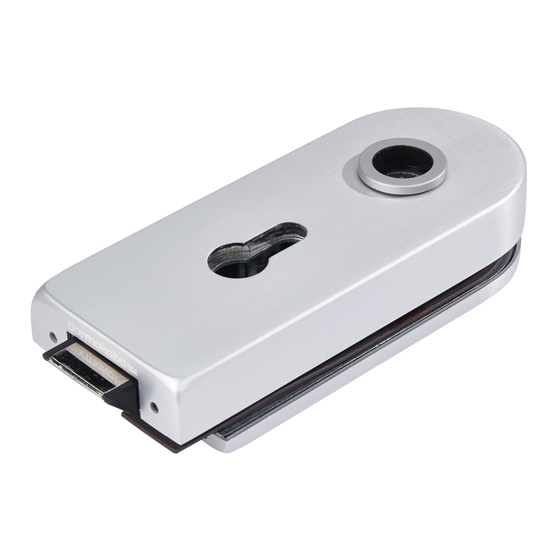

- Seite 1 Montageanleitung DORMA WC Schloss Studio Rondo Studio Classic ARCOS Studio Installation instructions DORMA WC lock Studio Rondo Studio Classic ARCOS Studio DORMA-Glas Stand/Issue 12.07 800.52.326.6.32...
- Seite 2 Wartung allgemein: Wir empfehlen die Funktion der Beschläge alle We recommend that such fittings be checked by 200.000 Bewegungen, durch Fachleute, zu prüfen. specialists after every approx. 200,000 operations to conform their ongoing funktion integrity. DORMA-Glas Seite/Page 2/7 Stand/Issue 12.07...
- Seite 3 Design Varianten : Design Options: Studio Rondo Studio Classic ARCOS Studio Lieferumfang: Scope of delivery: Verpackungseinheiten sind bei allen Design Varianten gleich! Pack contents identical for all listed lock types! 1,5 mm 4 mm DORMA-Glas Seite/Page 3/7 Stand/Issue 12.07...
- Seite 4 Montage für alle Schloss Varianten. Darstellung: Studio Rondo Step-by-step installation instruction for all listed lock types. Pictured: Studio Rondo 1. Schritt: 1. Step: 4 mm Bei Verwendung von Knopfgarnituren, Federkraftreduzierung möglich. Bolzen mit Schraubendreher um 90° drehen. Spring-strength reduction when using knobs.
- Seite 5 DIN direction is legible. Falle umdrehen. Die Schräge der Falle muss immer zum Glas zeigen! Turn the latch. Bevelled side of latch must always point to the glass! 4 mm 5 Nm 4 mm 5 Nm DORMA-Glas Seite/Page 5/7 Stand/Issue 12.07...
-
Seite 6: Einschrauben
4. Schritt: 4. Step: DETAIL X 4.2 Einschrauben 4.2 screw in 5. Schritt: 5. Step: Seite/Page 6/7 Stand/Issue 12.07 DORMA-Glas... - Seite 7 Drückergarnitur ist nicht im Lieferumfang enthalten! Lever handels not included in scope of delivery! Bei Verwendung sonstiger Drücker, siehe Montageanleitung Drückerhersteller! By use of other lever handles, please see installation instruction of manufacturer! 3 mm DETAIL X DETAIL X DORMA-Glas Seite/Page 7/7 Stand/Issue 12.07...
