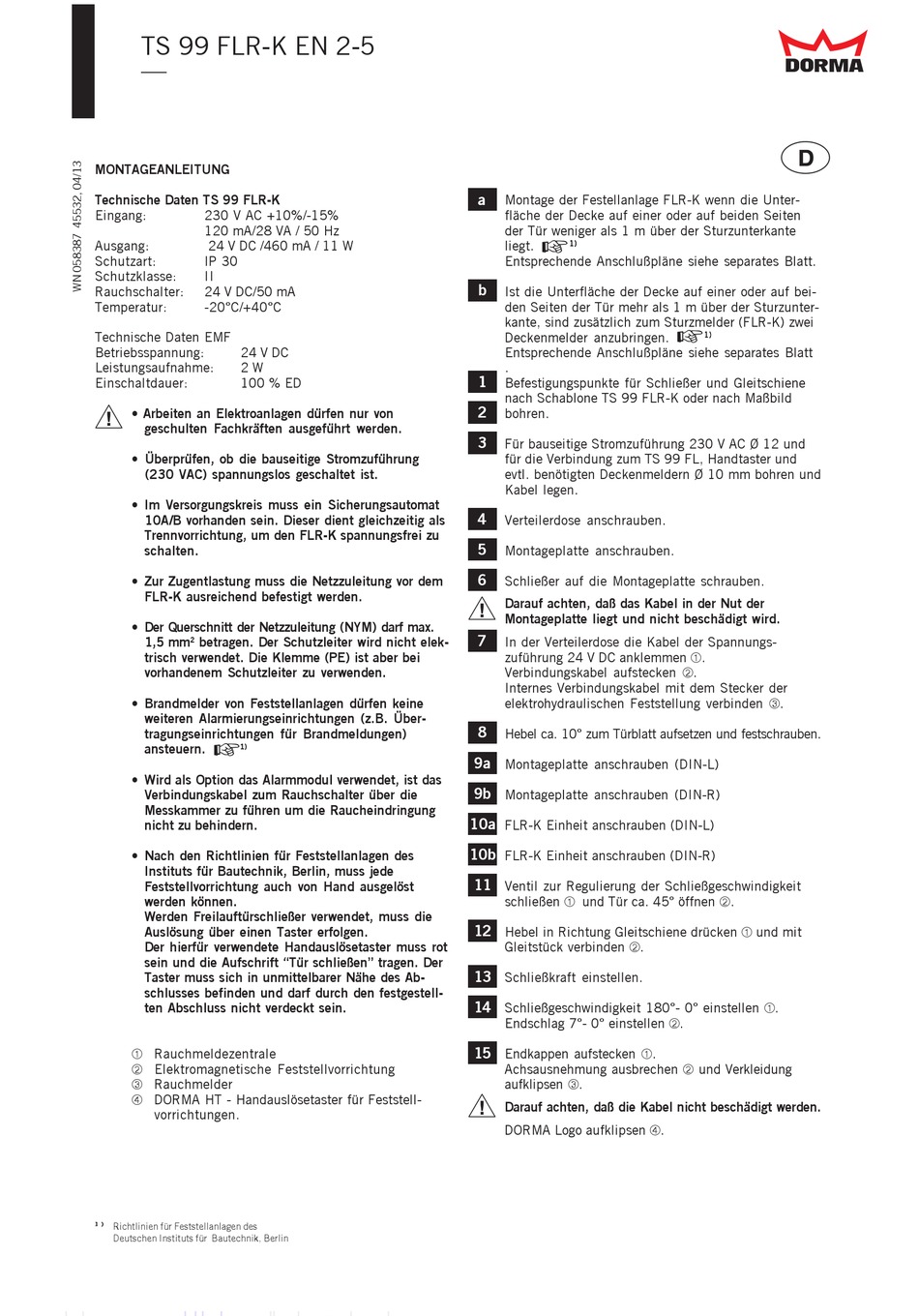

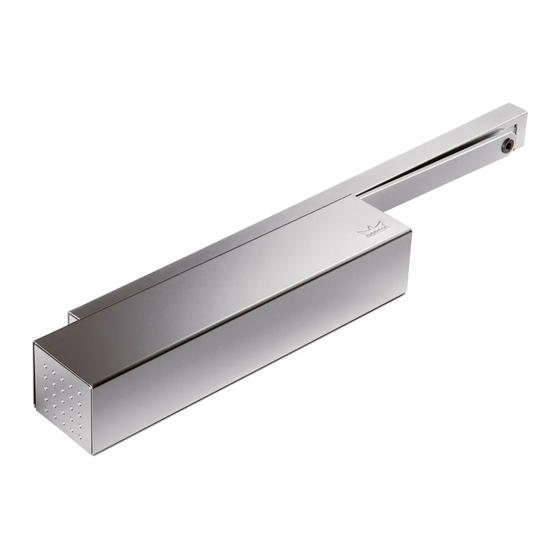

Dorma TS 99 FLR-K EN 2-5 Montageanleitung

TS 99 FLR-K EN 2-5
—
Untertitel 1 / Subtitle 1
/ Subtitle 2
MONTAGEANLEITUNG
Technische Daten TS 99 FLR-K
Eingang: 230 V AC +10%/-15%
120 mA/28 VA / 50 Hz
Ausgang: 24 V DC /460 mA / 11 W
Schutzart: IP 30
Schutzklasse: II
Rauchschalter: 24 V DC/50 mA
Temperatur: -20°C/+40°C
Technische Daten EMF
Betriebsspannung: 24 V DC
Leistungsaufnahme: 2 W
Einschaltdauer: 100 % ED
• Arbeiten an Elektroanlagen dürfen nur von
geschulten Fachkräften ausgeführt werden.
• Überprüfen, ob die bauseitige Stromzuführung
(230 VAC) spannungslos geschaltet ist.
• Im Versorgungskreis muss ein Sicherungsautomat
10A/B vorhanden sein. Dieser dient gleichzeitig als
Trennvorrichtung, um den FLR-K spannungsfrei zu
schalten.
• Zur Zugentlastung muss die Netzzuleitung vor dem
FLR-K ausreichend befestigt werden.
• Der Querschnitt der Netzzuleitung (NYM) darf max.
1,5 mm betragen. Der Schutzleiter wird nicht elek-
2
trisch verwendet. Die Klemme (PE) ist aber bei
vorhandenem Schutzleiter zu verwenden.
• Brandmelder von Feststellanlagen dürfen keine
weiteren Alarmierungseinrichtungen (z.B. Über-
tragungseinrichtungen für Brandmeldungen)
☞
ansteuern. 1)
• Wird als Option das Alarmmodul verwendet, ist das
Verbindungskabel zum Rauchschalter über die
Messkammer zu führen um die Raucheindringung
nicht zu behindern.
• Nach den Richtlinien für Feststellanlagen des
Instituts für Bautechnik, Berlin, muss jede
Feststellvorrichtung auch von Hand ausgelöst
werden können.
Werden Freilauftürschließer verwendet, muss die
Auslösung über einen Taster erfolgen.
Der hierfür verwendete Handauslösetaster muss rot
sein und die Aufschrift "Tür schließen" tragen. Der
Taster muss sich in unmittelbarer Nähe des Ab-
schlusses befinden und darf durch den festgestell-
ten Abschluss nicht verdeckt sein.
 Rauchmeldezentrale
 Elektromagnetische Feststellvorrichtung
 Rauchmelder
 DORMA HT - Handauslösetaster für Feststell-
vorrichtungen.
Richtlinien für Feststellanlagen des
1 ) 1 ) 1 ) 1 ) 1 )
Deutschen Instituts für Bautechnik, Berlin
Montage der Festellanlage FLR-K wenn die Unter-
a
fläche der Decke auf einer oder auf beiden Seiten
der Tür weniger als 1 m über der Sturzunterkante
☞
liegt.
1) 1) 1) 1) 1)
Entsprechende Anschlußpläne siehe separates Blatt.
b Ist die Unterfläche der Decke auf einer oder auf bei-
den Seiten der Tür mehr als 1 m über der Sturzunter-
kante, sind zusätzlich zum Sturzmelder (FLR-K) zwei
Deckenmelder anzubringen.
Entsprechende Anschlußpläne siehe separates Blatt
.
1 Befestigungspunkte für Schließer und Gleitschiene
nach Schablone TS 99 FLR-K oder nach Maßbild
2
bohren.
3 Für bauseitige Stromzuführung 230 V AC Ø 12 und
für die Verbindung zum TS 99 FL, Handtaster und
evtl. benötigten Deckenmeldern Ø 10 mm bohren und
Kabel legen.
4
Verteilerdose anschrauben.
5
Montageplatte anschrauben.
6
Schließer auf die Montageplatte schrauben.
Darauf achten, daß das Kabel in der Nut der
Montageplatte liegt und nicht beschädigt wird.
7
In der Verteilerdose die Kabel der Spannungs-
zuführung 24 V DC anklemmen .
Verbindungskabel aufstecken .
Internes Verbindungskabel mit dem Stecker der
elektrohydraulischen Feststellung verbinden .
8
Hebel ca. 10° zum Türblatt aufsetzen und festschrauben.
9a Montageplatte anschrauben (DIN-L)
9b
Montageplatte anschrauben (DIN-R)
10a FLR-K Einheit anschrauben (DIN-L)
10b
FLR-K Einheit anschrauben (DIN-R)
11
Ventil zur Regulierung der Schließgeschwindigkeit
schließen  und Tür ca. 45° öffnen .
12 Hebel in Richtung Gleitschiene drücken  und mit
Gleitstück verbinden .
13 Schließkraft einstellen.
14 Schließgeschwindigkeit 180°- 0° einstellen .
Endschlag 7°- 0° einstellen .
15 Endkappen aufstecken .
Achsausnehmung ausbrechen  und Verkleidung
aufklipsen .
Darauf achten, daß die Kabel nicht beschädigt werden.
DORMA Logo aufklipsen .
☞
1) 1) 1) 1) 1)
