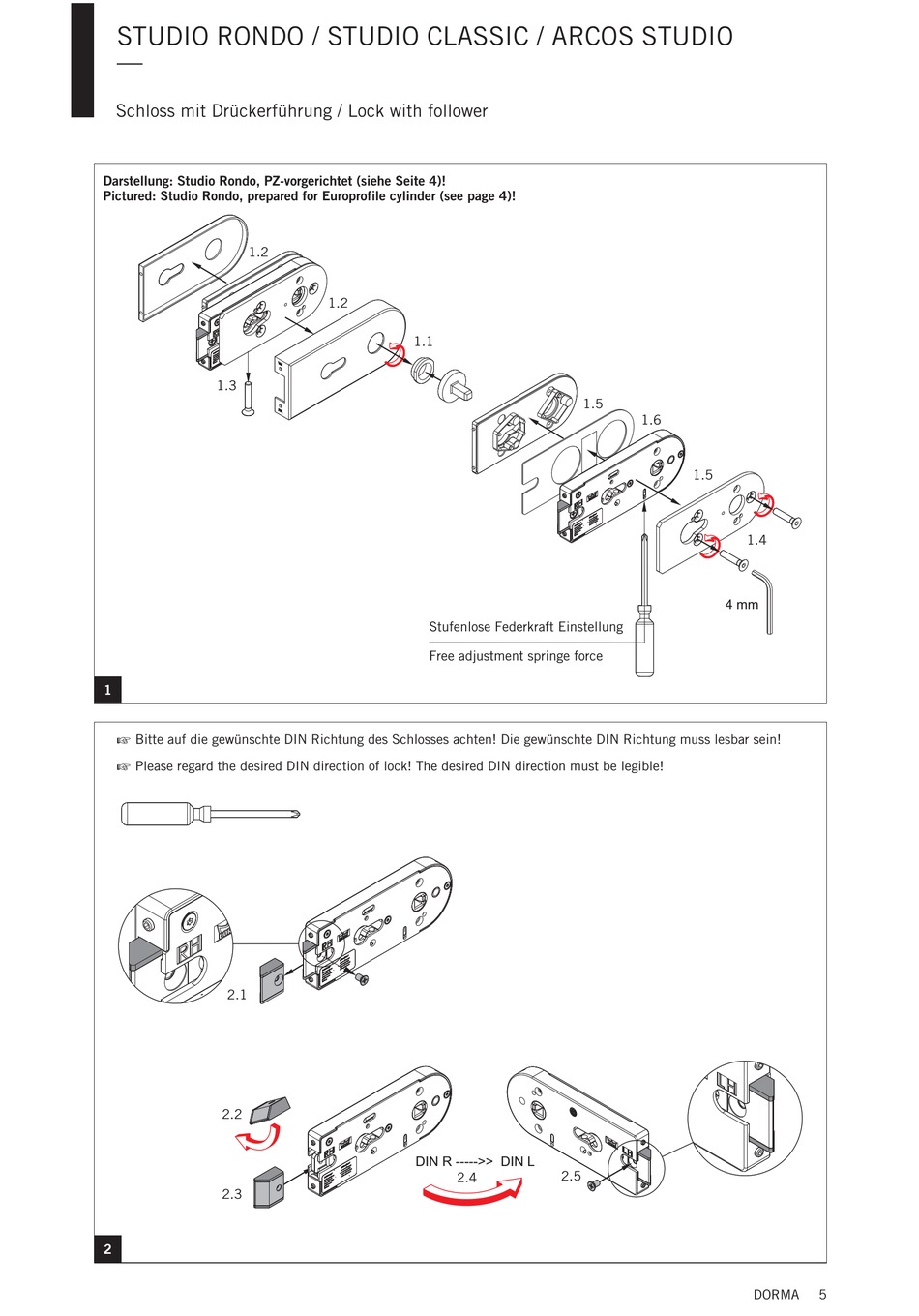

STUDIO RONDO / STUDIO CLASSIC / ARCOS STUDIO
—
Schloss mit Drückerführung / Lock with follower
Darstellung: Studio Rondo, PZ-vorgerichtet (siehe Seite 4)!
Pictured: Studio Rondo, prepared for Europrofile cylinder (see page 4)!
1.2
1.3
1
+
Bitte auf die gewünschte DIN Richtung des Schlosses achten! Die gewünschte DIN Richtung muss lesbar sein!
+
Please regard the desired DIN direction of lock! The desired DIN direction must be legible!
2.1
2.2
2.3
2
1.2
1.1
Stufenlose Federkraft Einstellung
Free adjustment springe force
DIN R ----->> DIN L
2.4
1.5
1.6
1.5
4 mm
2.5
1.4
DORMA
5
