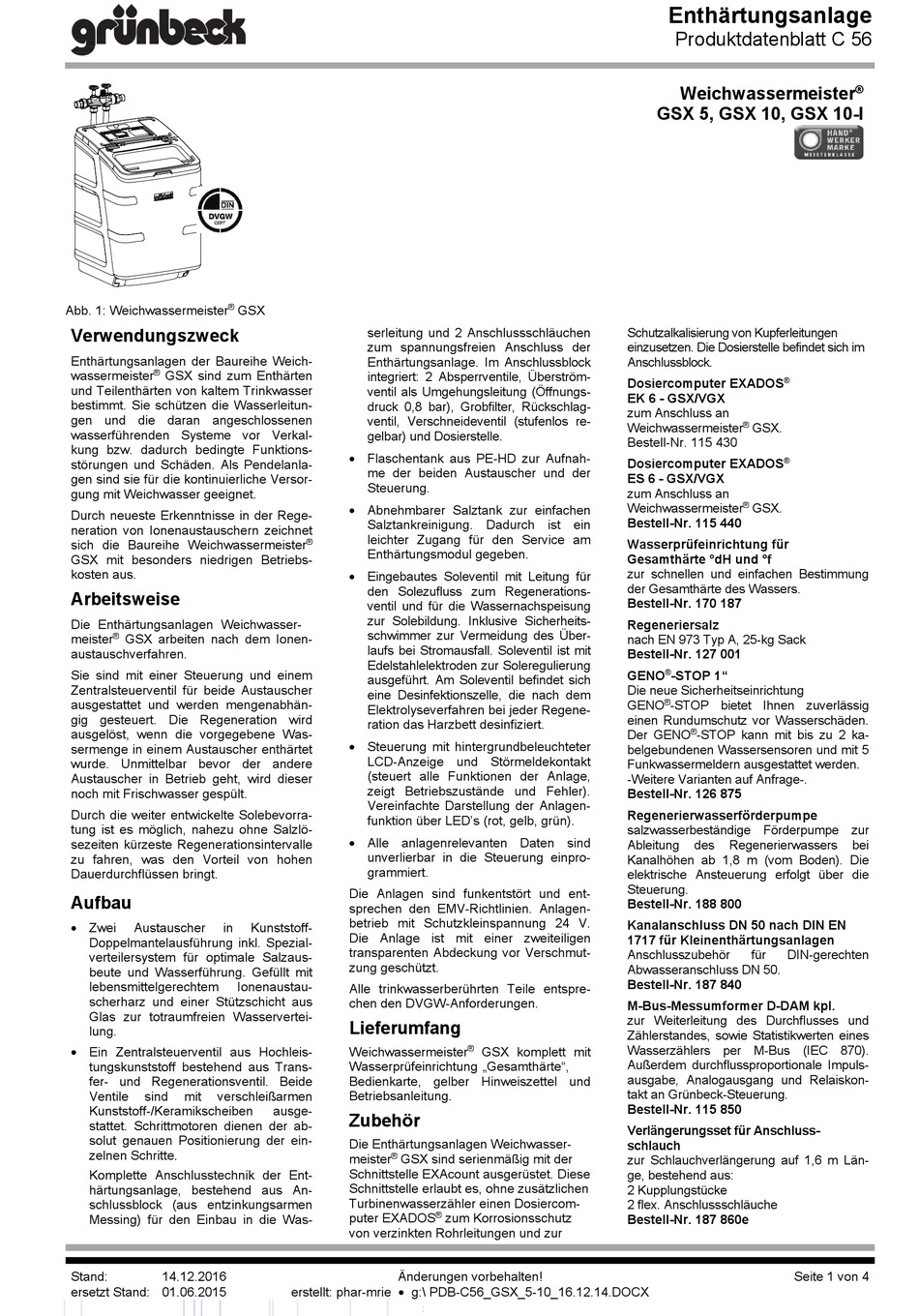

Grunbeck Weichwassermeister GSX 5 Produktdatenblatt

®

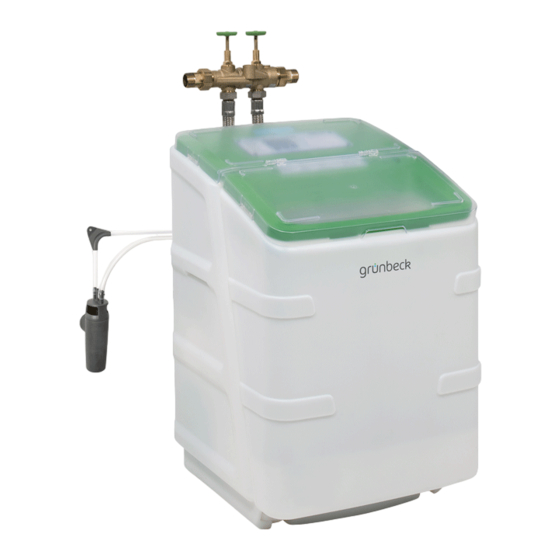

Abb. 1: Weichwassermeister GSX
Verwendungszweck
Enthärtungsanlagen der Baureihe Weich-
wassermeister ® GSX sind zum Enthärten
und Teilenthärten von kaltem Trinkwasser
bestimmt. Sie schützen die Wasserleitun-
gen und die daran angeschlossenen
wasserführenden Systeme vor Verkal-
kung bzw. dadurch bedingte Funktions-
störungen und Schäden. Als Pendelanla-
gen sind sie für die kontinuierliche Versor-
gung mit Weichwasser geeignet.
Durch neueste Erkenntnisse in der Rege-
neration von Ionenaustauschern zeichnet
sich die Baureihe Weichwassermeister
GSX mit besonders niedrigen Betriebs-
kosten aus.
Arbeitsweise
Die Enthärtungsanlagen Weichwasser-
meister ® GSX arbeiten nach dem Ionen-
austauschverfahren.
Sie sind mit einer Steuerung und einem
Zentralsteuerventil für beide Austauscher
ausgestattet und werden mengenabhän-
gig gesteuert. Die Regeneration wird
ausgelöst, wenn die vorgegebene Was-
sermenge in einem Austauscher enthärtet
wurde. Unmittelbar bevor der andere
Austauscher in Betrieb geht, wird dieser
noch mit Frischwasser gespült.
Durch die weiter entwickelte Solebevorra-
tung ist es möglich, nahezu ohne Salzlö-
sezeiten kürzeste Regenerationsintervalle
zu fahren, was den Vorteil von hohen
Dauerdurchflüssen bringt.
Aufbau
 Zwei
Austauscher in
Doppelmantelausführung inkl. Spezial-
verteilersystem für optimale Salzaus-
beute und Wasserführung. Gefüllt mit
lebensmittelgerechtem Ionenaustau-
scherharz und einer Stützschicht aus
Glas zur totraumfreien Wasservertei-
lung.
 Ein Zentralsteuerventil aus Hochleis-
tungskunststoff bestehend aus Trans-
fer- und Regenerationsventil. Beide
Ventile sind mit verschleißarmen
Kunststoff-/Keramikscheiben
stattet. Schrittmotoren dienen der ab-
solut genauen Positionierung der ein-
zelnen Schritte.
Komplette Anschlusstechnik der Ent-
härtungsanlage, bestehend aus An-
schlussblock (aus entzinkungsarmen
Messing) für den Einbau in die Was-
Stand: 14.12.2016
ersetzt Stand: 01.06.2015
serleitung und 2 Anschlussschläuchen
zum spannungsfreien Anschluss der
Enthärtungsanlage. Im Anschlussblock
integriert: 2 Absperrventile, Überström-
ventil als Umgehungsleitung (Öffnungs-
druck 0,8 bar), Grobfilter, Rückschlag-
ventil, Verschneideventil (stufenlos re-
gelbar) und Dosierstelle.
 Flaschentank aus PE-HD zur Aufnah-
me der beiden Austauscher und der
Steuerung.
 Abnehmbarer Salztank zur einfachen
Salztankreinigung. Dadurch ist ein
leichter Zugang für den Service am
®
Enthärtungsmodul gegeben.
 Eingebautes Soleventil mit Leitung für
den Solezufluss zum Regenerations-
ventil und für die Wassernachspeisung
zur Solebildung. Inklusive Sicherheits-
schwimmer zur Vermeidung des Über-
laufs bei Stromausfall. Soleventil ist mit
Edelstahlelektroden zur Soleregulierung
ausgeführt. Am Soleventil befindet sich
eine Desinfektionszelle, die nach dem
Elektrolyseverfahren bei jeder Regene-
ration das Harzbett desinfiziert.
 Steuerung mit hintergrundbeleuchteter
LCD-Anzeige und Störmeldekontakt
(steuert alle Funktionen der Anlage,
zeigt Betriebszustände und Fehler).
Vereinfachte Darstellung der Anlagen-
funktion über LED's (rot, gelb, grün).
 Alle anlagenrelevanten Daten sind
unverlierbar in die Steuerung einpro-
grammiert.
Die Anlagen sind funkentstört und ent-
sprechen den EMV-Richtlinien. Anlagen-
betrieb mit Schutzkleinspannung 24 V.
Kunststoff-
Die Anlage ist mit einer zweiteiligen
transparenten Abdeckung vor Verschmut-
zung geschützt.
Alle trinkwasserberührten Teile entspre-
chen den DVGW-Anforderungen.
Lieferumfang
Weichwassermeister
Wasserprüfeinrichtung „Gesamthärte",
Bedienkarte, gelber Hinweiszettel und
Betriebsanleitung.
ausge-
Zubehör
Die Enthärtungsanlagen Weichwasser-
®
meister GSX sind serienmäßig mit der
Schnittstelle EXAcount ausgerüstet. Diese
Schnittstelle erlaubt es, ohne zusätzlichen
Turbinenwasserzähler einen Dosiercom-
puter EXADOS
von verzinkten Rohrleitungen und zur
Änderungen vorbehalten!
erstellt: phar-mrie  g:\ PDB-C56_GSX_5-10_16.12.14.DOCX
®
GSX komplett mit
®
zum Korrosionsschutz
Enthärtungsanlage
Produktdatenblatt C 56
Weichwassermeister
GSX 5, GSX 10, GSX 10-I
Schutzalkalisierung von Kupferleitungen
einzusetzen. Die Dosierstelle befindet sich im
Anschlussblock.
Dosiercomputer EXADOS ®
EK 6 - GSX/VGX
zum Anschluss an
Weichwassermeister ® GSX.
Bestell-Nr. 115 430
Dosiercomputer EXADOS ®
ES 6 - GSX/VGX
zum Anschluss an
Weichwassermeister ® GSX.
Bestell-Nr. 115 440
Wasserprüfeinrichtung für
Gesamthärte °dH und °f
zur schnellen und einfachen Bestimmung
der Gesamthärte des Wassers.
Bestell-Nr. 170 187
Regeneriersalz
nach EN 973 Typ A, 25-kg Sack
Bestell-Nr. 127 001
GENO ® -STOP 1"
Die neue Sicherheitseinrichtung
®
GENO -STOP bietet Ihnen zuverlässig
einen Rundumschutz vor Wasserschäden.
Der GENO ® -STOP kann mit bis zu 2 ka-
belgebundenen Wassersensoren und mit 5
Funkwassermeldern ausgestattet werden.
-Weitere Varianten auf Anfrage-.
Bestell-Nr. 126 875
Regenerierwasserförderpumpe
salzwasserbeständige Förderpumpe zur
Ableitung des Regenerierwassers
Kanalhöhen ab 1,8 m (vom Boden). Die
elektrische Ansteuerung erfolgt über die
Steuerung.
Bestell-Nr. 188 800
Kanalanschluss DN 50 nach DIN EN
1717 für Kleinenthärtungsanlagen
Anschlusszubehör für DIN-gerechten
Abwasseranschluss DN 50.
Bestell-Nr. 187 840
M-Bus-Messumformer D-DAM kpl.
zur Weiterleitung des Durchflusses und
Zählerstandes, sowie Statistikwerten eines
Wasserzählers per M-Bus (IEC 870).
Außerdem durchflussproportionale Impuls-
ausgabe, Analogausgang und Relaiskon-
takt an Grünbeck-Steuerung.
Bestell-Nr. 115 850
Verlängerungsset für Anschluss-
schlauch
zur Schlauchverlängerung auf 1,6 m Län-
ge, bestehend aus:
2 Kupplungstücke
2 flex. Anschlussschläuche
Bestell-Nr. 187 860e
Seite 1 von 4
®
