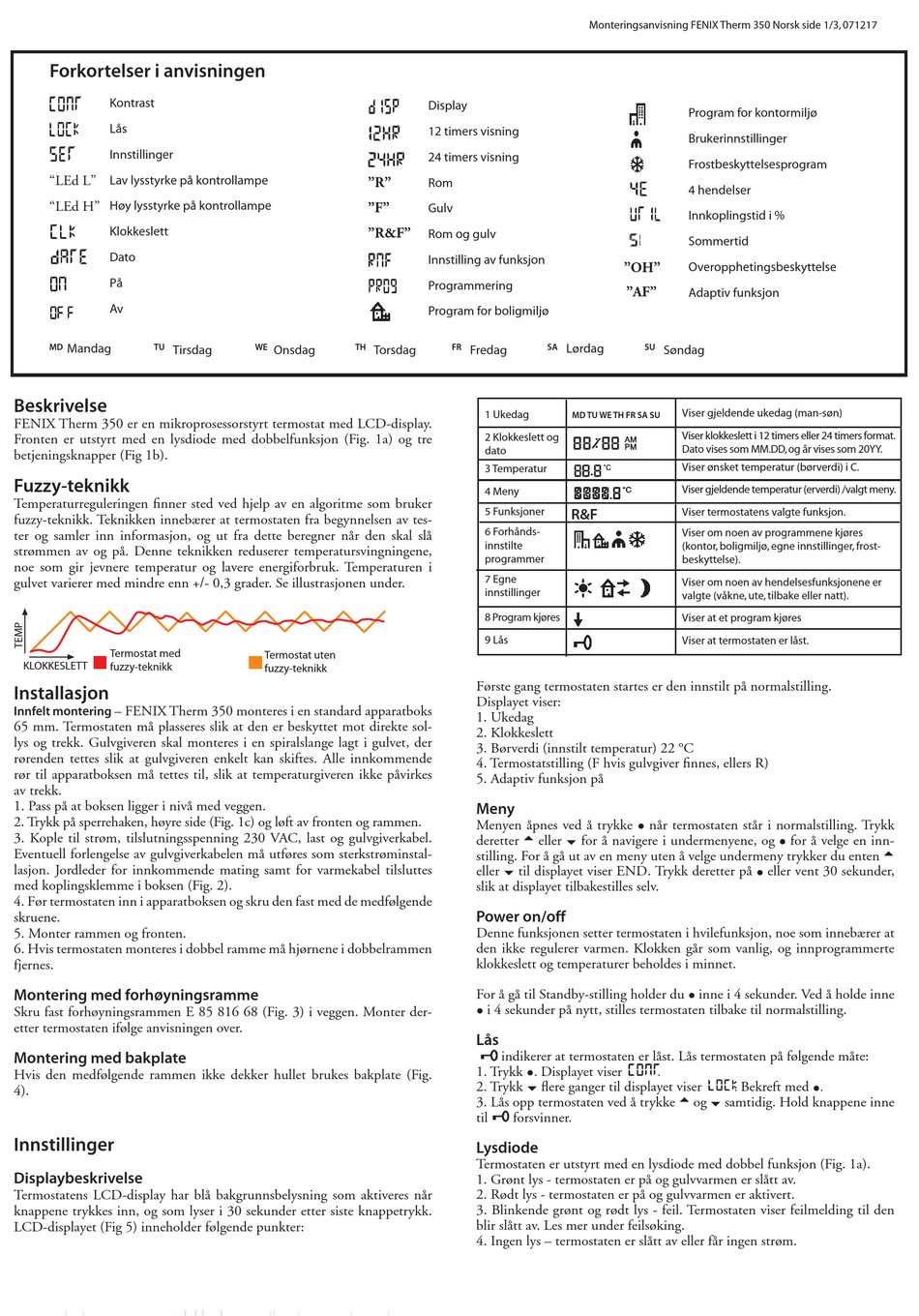

Forkortelser i anvisningen
Kontrast
Lås
Innstillinger
"LEd L"
Lav lysstyrke på kontrollampe
"LEd H"
Høy lysstyrke på kontrollampe
Klokkeslett
Dato
På
Av
MD Mandag TU
Tirsdag
Beskrivelse
FENIX Therm 350 er en mikroprosessorstyrt termostat med LCD-display.
Fronten er utstyrt med en lysdiode med dobbelfunksjon (Fig. 1a) og tre
betjeningsknapper (Fig 1b).
Fuzzy-teknikk
Temperaturreguleringen finner sted ved hjelp av en algoritme som bruker
fuzzy-teknikk. Teknikken innebærer at termostaten fra begynnelsen av tes-
ter og samler inn informasjon, og ut fra dette beregner når den skal slå
strømmen av og på. Denne teknikken reduserer temperatursvingningene,
noe som gir jevnere temperatur og lavere energiforbruk. Temperaturen i
gulvet varierer med mindre enn +/- 0,3 grader. Se illustrasjonen under.
Termostat med
KLOKKESLETT
fuzzy-teknikk
Installasjon
– FENIX Therm 350 monteres i en standard apparatboks
Innfelt montering
65 mm. Termostaten må plasseres slik at den er beskyttet mot direkte sol-
lys og trekk. Gulvgiveren skal monteres i en spiralslange lagt i gulvet, der
rørenden tettes slik at gulvgiveren enkelt kan skiftes. Alle innkommende
rør til apparatboksen må tettes til, slik at temperaturgiveren ikke påvirkes
av trekk.
1. Pass på at boksen ligger i nivå med veggen.
2. Trykk på sperrehaken, høyre side (Fig. 1c) og løft av fronten og rammen.
3. Kople til strøm, tilslutningsspenning 230 VAC, last og gulvgiverkabel.
Eventuell forlengelse av gulvgiverkabelen må utføres som sterkstrøminstal-
lasjon. Jordleder for innkommende mating samt for varmekabel tilsluttes
med koplingsklemme i boksen (Fig. 2).
4. Før termostaten inn i apparatboksen og skru den fast med de medfølgende
skruene.
5. Monter rammen og fronten.
6. Hvis termostaten monteres i dobbel ramme må hjørnene i dobbelrammen
fjernes.
Montering med forhøyningsramme
Skru fast forhøyningsrammen E 85 816 68 (Fig. 3) i veggen. Monter der-
etter termostaten ifølge anvisningen over.
Montering med bakplate
Hvis den medfølgende rammen ikke dekker hullet brukes bakplate (Fig.
4).
Innstillinger
Displaybeskrivelse
Termostatens LCD-display har blå bakgrunnsbelysning som aktiveres når
knappene trykkes inn, og som lyser i 30 sekunder etter siste knappetrykk.
LCD-displayet (Fig 5) inneholder følgende punkter:
Display
12 timers visning
24 timers visning
"R"
Rom
"F"
Gulv
"R&F"
Rom og gulv
Innstilling av funksjon
Programmering
Program for boligmiljø
WE TH
Onsdag Torsdag
Termostat uten
fuzzy-teknikk
Monteringsanvisning FENIX Therm 350 Norsk side 1/3, 071217
"OH"
FR SA Lørdag
Fredag
1 Ukedag
MD TU WE TH FR SA SU
2 Klokkeslett og
dato
3 Temperatur
4 Meny
5 Funksjoner R&F
6 Forhånds-
innstilte
programmer
7 Egne
innstillinger
8 Program kjøres
9 Lås
Første gang termostaten startes er den innstilt på normalstilling.
Displayet viser:
1. Ukedag
2. Klokkeslett
3. Børverdi (innstilt temperatur) 22 °C
4. Termostatstilling (F hvis gulvgiver finnes, ellers R)
5. Adaptiv funksjon på
Meny
Menyen åpnes ved å trykke
deretter  eller  for å navigere i undermenyene, og
stilling. For å gå ut av en meny uten å velge undermeny trykker du enten
eller  til displayet viser END. Trykk deretter på
slik at displayet tilbakestilles selv.
Power on/off
Denne funksjonen setter termostaten i hvilefunksjon, noe som innebærer at
den ikke regulerer varmen. Klokken går som vanlig, og innprogrammerte
klokkeslett og temperaturer beholdes i minnet.
For å gå til Standby-stilling holder du
• i 4 sekunder på nytt, stilles termostaten tilbake til normalstilling.
Lås
indikerer at termostaten er låst. Lås termostaten på følgende måte:
•
1. Trykk Displayet viser
.
2. Trykk flere ganger til displayet viser

3. Lås opp termostaten ved å trykke
til forsvinner.
Lysdiode
Termostaten er utstyrt med en lysdiode med dobbel funksjon (Fig. 1a).
1. Grønt lys - termostaten er på og gulvvarmen er slått av.
2. Rødt lys - termostaten er på og gulvvarmen er aktivert.
3. Blinkende grønt og rødt lys - feil. Termostaten viser feilmelding til den
blir slått av. Les mer under feilsøking.
4. Ingen lys – termostaten er slått av eller får ingen strøm.
Program for kontormiljø
Brukerinnstillinger
Frostbeskyttelsesprogram
4 hendelser
Innkoplingstid i %
Sommertid
Overopphetingsbeskyttelse
"AF"
Adaptiv funksjon
SU
Søndag
Viser gjeldende ukedag (man-søn)
Viser klokkeslett i 12 timers eller 24 timers format.
Dato vises som MM.DD, og år vises som 20YY.
Viser ønsket temperatur (børverdi) i C.
Viser gjeldende temperatur (erverdi) /valgt meny.
Viser termostatens valgte funksjon.
Viser om noen av programmene kjøres
(kontor, boligmiljø, egne innstillinger, frost-
beskyttelse).
Viser om noen av hendelsesfunksjonene er
valgte (våkne, ute, tilbake eller natt).
Viser at et program kjøres
Viser at termostaten er låst.
•
når termostaten står i normalstilling. Trykk
•
for å velge en inn-
•
eller vent 30 sekunder,
•
inne i 4 sekunder. Ved å holde inne
.
Bekreft med
.
og samtidig. Hold knappene inne
 

•
.
