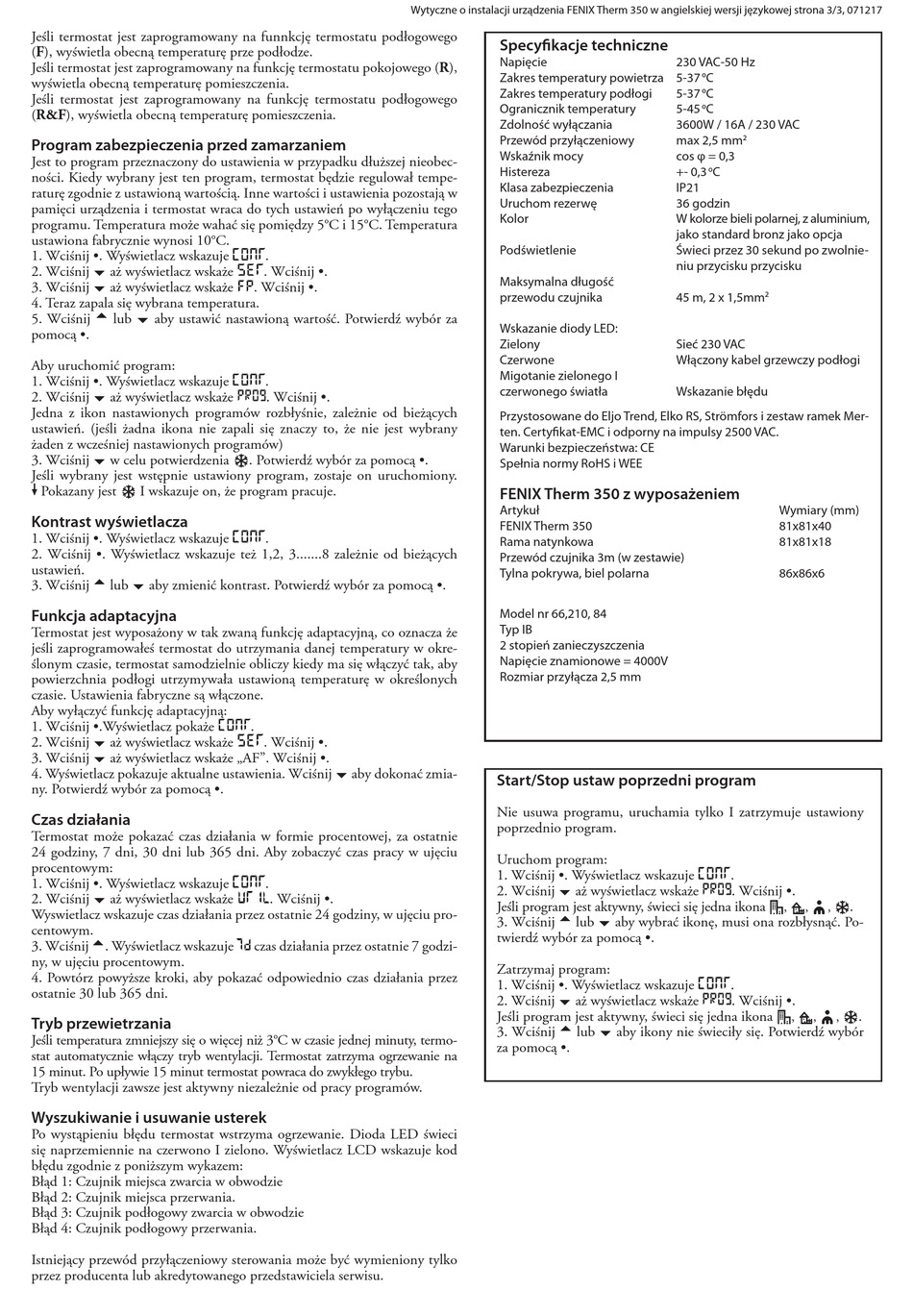

Kontrast Wyświetlacza - Fenix THERM 350 Installationsanleitung

Jeśli termostat jest zaprogramowany na funnkcję termostatu podłogowego
(F), wyświetla obecną temperaturę prze podłodze.
Jeśli termostat jest zaprogramowany na funkcję termostatu pokojowego (R),
wyświetla obecną temperaturę pomieszczenia.
Jeśli termostat jest zaprogramowany na funkcję termostatu podłogowego
(R&F), wyświetla obecną temperaturę pomieszczenia.
Program zabezpieczenia przed zamarzaniem
Jest to program przeznaczony do ustawienia w przypadku dłuższej nieobec-
ności. Kiedy wybrany jest ten program, termostat będzie regulował tempe-
raturę zgodnie z ustawioną wartością. Inne wartości i ustawienia pozostają w
pamięci urządzenia i termostat wraca do tych ustawień po wyłączeniu tego
programu. Temperatura może wahać się pomiędzy 5°C i 15°C. Temperatura
ustawiona fabrycznie wynosi 10°C.
1. Wciśnij •. Wyświetlacz wskazuje
2. Wciśnij  aż wyświetlacz wskaże
3. Wciśnij  aż wyświetlacz wskaże
4. Teraz zapala się wybrana temperatura.
5. Wciśnij  lub  aby ustawić nastawioną wartość. Potwierdź wybór za
pomocą •.
Aby uruchomić program:
1. Wciśnij •. Wyświetlacz wskazuje
2. Wciśnij  aż wyświetlacz wskaże
Jedna z ikon nastawionych programów rozbłyśnie, zależnie od bieżących
ustawień. (jeśli żadna ikona nie zapali się znaczy to, że nie jest wybrany
żaden z wcześniej nastawionych programów)
3. Wciśnij  w celu potwierdzenia
Jeśli wybrany jest wstępnie ustawiony program, zostaje on uruchomiony.
Pokazany jest I wskazuje on, że program pracuje.
Kontrast wyświetlacza
1. Wciśnij •. Wyświetlacz wskazuje
2. Wciśnij •. Wyświetlacz wskazuje też 1,2, 3.......8 zależnie od bieżących
ustawień.
3. Wciśnij  lub  aby zmienić kontrast. Potwierdź wybór za pomocą •.
Funkcja adaptacyjna
Termostat jest wyposażony w tak zwaną funkcję adaptacyjną, co oznacza że
jeśli zaprogramowałeś termostat do utrzymania danej temperatury w okre-
ślonym czasie, termostat samodzielnie obliczy kiedy ma się włączyć tak, aby
powierzchnia podłogi utrzymywała ustawioną temperaturę w określonych
czasie. Ustawienia fabryczne są włączone.
Aby wyłączyć funkcję adaptacyjną:
1. Wciśnij •.Wyświetlacz pokaże
2. Wciśnij  aż wyświetlacz wskaże
3. Wciśnij  aż wyświetlacz wskaże „AF". Wciśnij •.
4. Wyświetlacz pokazuje aktualne ustawienia. Wciśnij  aby dokonać zmia-
ny. Potwierdź wybór za pomocą •.
Czas działania
Termostat może pokazać czas działania w formie procentowej, za ostatnie
24 godziny, 7 dni, 30 dni lub 365 dni. Aby zobaczyć czas pracy w ujęciu
procentowym:
1. Wciśnij •. Wyświetlacz wskazuje
2. Wciśnij  aż wyświetlacz wskaże
Wyswietlacz wskazuje czas działania przez ostatnie 24 godziny, w ujęciu pro-
centowym.
3. Wciśnij . Wyświetlacz wskazuje
ny, w ujęciu procentowym.
4. Powtórz powyższe kroki, aby pokazać odpowiednio czas działania przez
ostatnie 30 lub 365 dni.
Tryb przewietrzania
Jeśli temperatura zmniejszy się o więcej niż 3°C w czasie jednej minuty, termo-
stat automatycznie włączy tryb wentylacji. Termostat zatrzyma ogrzewanie na
15 minut. Po upływie 15 minut termostat powraca do zwykłego trybu.
Tryb wentylacji zawsze jest aktywny niezależnie od pracy programów.
Wyszukiwanie i usuwanie usterek
Po wystąpieniu błędu termostat wstrzyma ogrzewanie. Dioda LED świeci
się naprzemiennie na czerwono I zielono. Wyświetlacz LCD wskazuje kod
błędu zgodnie z poniższym wykazem:
Błąd 1: Czujnik miejsca zwarcia w obwodzie
Błąd 2: Czujnik miejsca przerwania.
Błąd 3: Czujnik podłogowy zwarcia w obwodzie
Błąd 4: Czujnik podłogowy przerwania.
Istniejący przewód przyłączeniowy sterowania może być wymieniony tylko
przez producenta lub akredytowanego przedstawiciela serwisu.
Wytyczne o instalacji urządzenia FENIX Therm 350 w angielskiej wersji językowej strona 3/3, 071217
.
. Wciśnij •.
. Wciśnij •.
.
. Wciśnij •.
. Potwierdź wybór za pomocą •.
.
.
. Wciśnij •.
.
. Wciśnij •.
czas działania przez ostatnie 7 godzi-
Specyfikacje techniczne
Napięcie
Zakres temperatury powietrza 5-37
Zakres temperatury podłogi
Ogranicznik temperatury
Zdolność wyłączania
Przewód przyłączeniowy
Wskaźnik mocy
Histereza
Klasa zabezpieczenia
Uruchom rezerwę
Kolor
Podświetlenie
Maksymalna długość
przewodu czujnika
Wskazanie diody LED:
Zielony
Czerwone
Migotanie zielonego I
czerwonego światła
Przystosowane do Eljo Trend, Elko RS, Strömfors i zestaw ramek Mer-
ten. Certyfikat-EMC i odporny na impulsy 2500 VAC.
Warunki bezpieczeństwa: CE
Spełnia normy RoHS i WEE
FENIX Therm 350 z wyposażeniem
Artykuł
FENIX Therm 350
Rama natynkowa
Przewód czujnika 3m (w zestawie)
Tylna pokrywa, biel polarna
Model nr 66,210, 84
Typ IB
2 stopień zanieczyszczenia
Napięcie znamionowe = 4000V
Rozmiar przyłącza 2,5 mm
Start/Stop ustaw poprzedni program
Nie usuwa programu, uruchamia tylko I zatrzymuje ustawiony
poprzednio program.
Uruchom program:
1. Wciśnij •. Wyświetlacz wskazuje
2. Wciśnij  aż wyświetlacz wskaże
Jeśli program jest aktywny, świeci się jedna ikona
3. Wciśnij  lub  aby wybrać ikonę, musi ona rozbłysnąć. Po-
twierdź wybór za pomocą •.
Zatrzymaj program:
1. Wciśnij •. Wyświetlacz wskazuje
2. Wciśnij  aż wyświetlacz wskaże
Jeśli program jest aktywny, świeci się jedna ikona
3. Wciśnij  lub  aby ikony nie świeciły się. Potwierdź wybór
za pomocą •.
230 VAC-50 Hz
C
o
5-37 C
o
5-45 C
o
3600W / 16A / 230 VAC
max 2,5 mm
2
cos φ = 0,3
+- 0,3 C
o
IP21
36 godzin
W kolorze bieli polarnej, z aluminium,
jako standard bronz jako opcja
Świeci przez 30 sekund po zwolnie-
niu przycisku przycisku
45 m, 2 x 1,5mm
2
Sieć 230 VAC
Włączony kabel grzewczy podłogi
Wskazanie błędu
Wymiary (mm)
81x81x40
81x81x18
86x86x6
.
