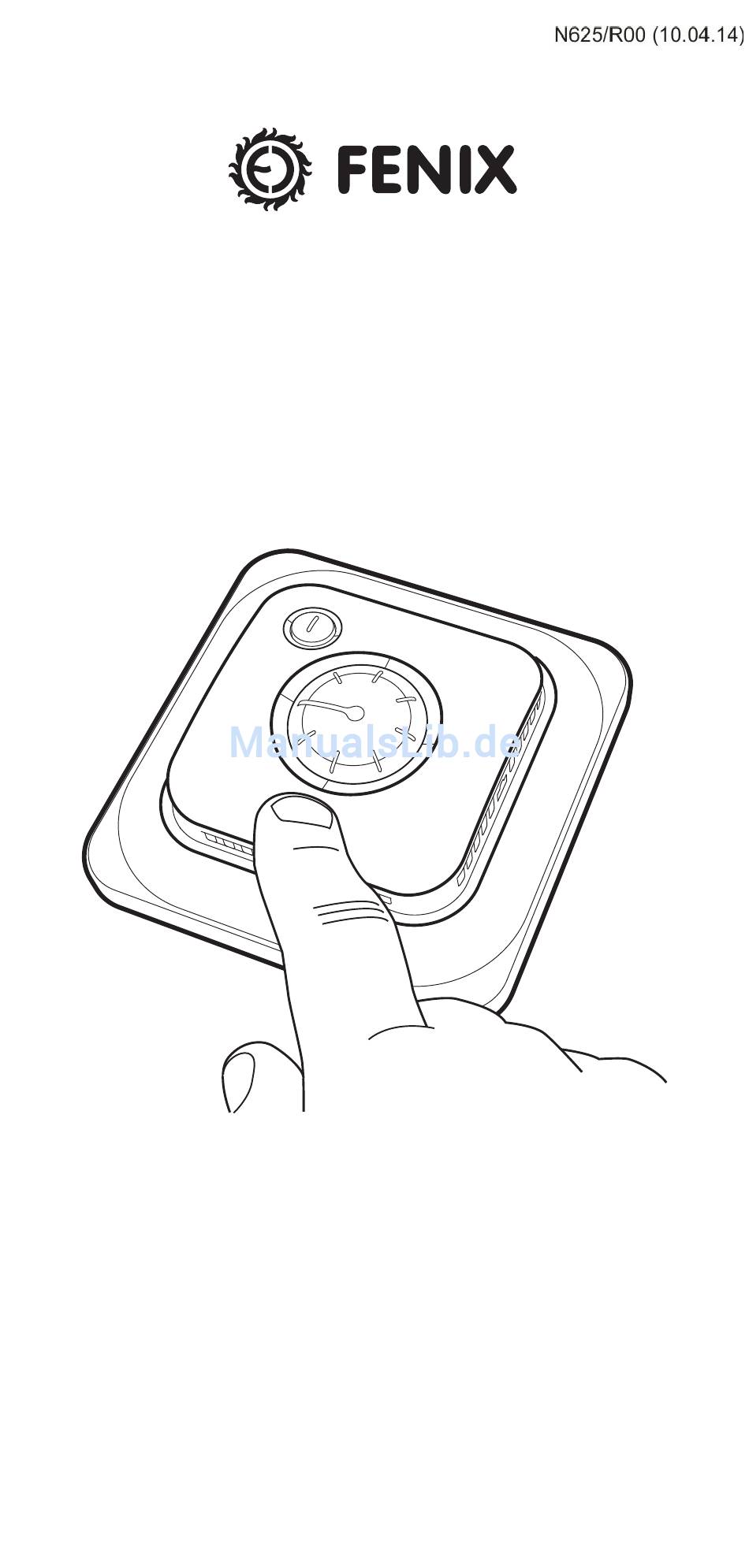

- Seite 1 Fenix-Therm 105 NÁVOD K POUŽITÍ MANUAL HANDBUCH BRUKSANVISNING РУКОВОДСТВО...
- Seite 2 Zur Wahrung der Garantie muss das Produkt wie in diesem Handbuch beschrieben installiert und betrieben werden. Das heißt, dass das Lesen des Handbuchs sehr wichtig ist. Dies gilt für den Installateur des Thermostats sowie für den Anwender. Darüber hinaus enthält das Handbuch technische Spezifikationen und Informationen zur Fehlerbehebung.
-
Seite 3: Inhaltsverzeichnis
Einführung ..........36 Paketinhalt ..........37 Installation des Thermostats ..... 38 Arbeitsweise des Thermostats ..42 Fehlerbehebung ........47 Technische Spezifikationen ....48... -
Seite 4: Einführung

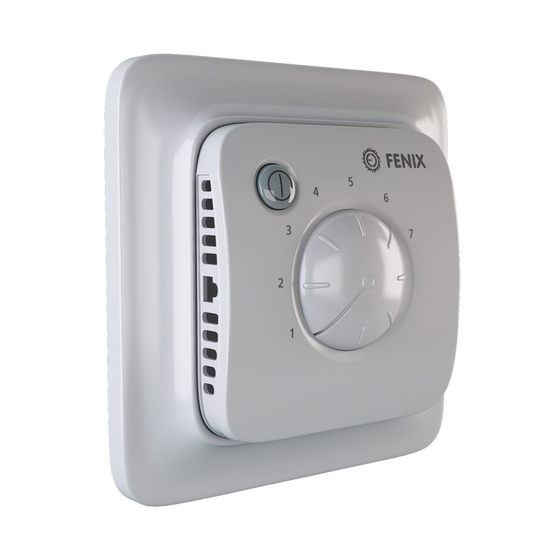

Einführung Dieses Produkt ist ein mikroprozessor- gesteuerter Thermostat zur optimalen Regelung Fußbodenheizungs- systemen. An der Frontseite befinden sich ein feststellbarer Drehknopf zur Re- gelung der Temperatur sowie ein Ein/ Aus-Schalter, an dem zu erkennen ist, ob die Fußbodenheizung in Betrieb ist. Die Temperaturregelung wird mit hilfe eines auf Fuzzy-Technologie basie- renden Algorithmus gesteuert. -
Seite 5: Paketinhalt
Paketinhalt 1. Front für Elko RS, Elko Plus und Gira 2. Adapter für Strömfors-Rahmensystem 3. Front für Eljo Trend, Merten, Jussi/ Busch-Jäger 4. Rahmen 5. Thermostat 6. Bodensensor 7. Verbindungsklemme Handbuch... -
Seite 6: Installation Des Thermostats
Installation des Thermostats Der Bodensensor muss in einem im Boden verlegten Spiralschlauch montiert werden. Die Schlauchenden müssen abgedichtet werden, sodass der Bodensensor einfach ausgetauscht werden kann. Installation Montieren Sie den Thermostat in einem 65-mm-Standardgehäuse. 1. Stellen Sie sicher, dass das Gehäuse eben an der Wand ausgerichtet ist. - Seite 7 3. Schließen Sie das Stromversorgungs- kabel (Spannung 230 V AC), das Last- und bei Bedarf das Bodensensorkabel Alle Verlängerungen des Bodensensor- kabels müssen für Hochspannungs- strom geeignet sein. Ein Schutzleiter für Einspeisestrom und Heizleitung ist mit einer Verbindungsklemme im Gehäuse angeschlossen. Siehe nach- stehender Schaltplan.
- Seite 8 Oberflächenmontage Wenn eine eingelassene Montage nicht möglich ist, verwenden Sie den Erweiterungsrahmen (E 85 816 69) zur Oberflächenmontage. Dieser ist nicht im Lieferumfang enthalten und muss separat bestellt werden Befestigen Sie den Erweiterungsrahmen mit Schrauben an der Wand. Montieren Sie anschließend den Thermostat wie in den normalen Anweisungen beschrieben.
-
Seite 9: Erste Schritte
Erste Schritte Warten Sie nach der Installation 2 bis 4 Wochen, bevor Sie die Fußbodenheizung in Betrieb nehmen. Die genaue Wartezeit ist von der Art des Bodens und den entsprechenden Anweisungen zum Bodenkitt abhängig. Erhöhen Sie die Wärme anschließend schrittweise. Zur optimalen Anpassung des Fußbodenheizungssystems an Ihre eigenen Heizbedürfnisse ist es... -
Seite 10: Arbeitsweise Des Thermostats
Arbeitsweise des Thermostats Dieser Abschnitt enthält alle erforder- lichen Informationen zu Arbeitsweise und Einstellung des Thermostats. Ein/Aus-Schalter Temp.- Regelknopf Ein- und Ausschalten Die Beheizung kann nicht im Standby- Modus geregelt werden. Halten Sie den Ein/Aus-Schalter für eine Sekunde gedrückt, um in den Standby-Modus zu wechseln. - Seite 11 Regelfunktionen Der Thermostat kann die Temperatur auf drei verschiedene Weisen regeln. Dadurch können die Komforttemperatur und etwa- ige Bodentemperaturanforderungen mitei- nander kombiniert werden. Das Anpassen der Einstellungen wird auf der folgenden Seite beschrieben. Bodenthermostat (F) - Ein Sensor im Fuß- boden misst die Temperatur und regelt die Heizung entsprechend.
- Seite 12 Die Einstellung der Regelfunktion muss von einem qualifizierten Elektriker vorgenommen werden. Zunächst müssen Regler und Front entfernt werden. Unterbrechen Sie vor dem Entfernen die Stromversorgung. Drehen Sie dann mit einem kleinen Schraubenzieher den Regler in die gewünschte Position. Stellen Sie hier den Überhitzungsschutz ein. Stellen Sie hier die gewünschte Regelfunktion ein.
- Seite 13 Temperatur Regelfunktion Der Thermostat regelt die Temperatur mittels eines Sensors im Boden, mit dem die Temperatur gemessen und die Beheizung entsprechend geregelt wird. Einstellen der erforderlichen Temperatur Die Bodentemperatur kann durch Drehen des Regelknopfs eingestellt werden. Die Mindeststellung am Regler entspricht 10 °C, die Maximalstellung entspricht 45 °C.
- Seite 14 Verzögerung beim Ein- und Ausschalten Der Thermostat verfügt über eine integrierte Verzögerungseinrichtung, die ein unnötiges Abnutzen interner Komponenten verhindert und die Lebensdauer des Thermostats erhöht. Wenn Sie die gewünschte Temperatur erhöhen, sodass sich der Thermostat einschaltet, und diese kurz darauf wie- der senken, schaltet sich der Thermos- tat erst nach 30 Sekunden wieder aus.
-
Seite 15: Fehlerbehebung
Fehlerbehebung Das Fußbodenheizungssystem Wichtig ist eine elektrische Installation; alle auftretenden Störungen müssen daher von einem qualifizierten Elektriker behoben werden. Störungsanzeige Bei Beschädigungen oder Ausfällen des Bodensensors schaltet sich der Thermostat aus und die Leuchte blinkt abwechselnd grün und rot. Bei einem Defekt des Bodensensors kann dieser ausgetauscht werden, so- fern er gemäß... -
Seite 16: Technische Spezifikationen
Technische Spezifikationen Spannung 230 V AC-50 Hz Bodentemperatur- 10 bis 45 °C bereich 16 A/230 VAC/ Schaltleistung einpolig Anschlusskabel max 2,5 mm Last cos φ = 1 Hysterese ± 0,3 °C Schutzart IP21 Max. Länge 50 m, 2 x 1,5 mm Sensorkabel Angepasst für Rahmensysteme von Eljo Trend, Elko RS, Elko Plus, Strömfors, Gira,... - Seite 17 Zubehör Art.-Nr. Artikel Maße (mm) Erweiterungs- E 85 816 69 81 x 81 x 18 rahmen E 85 816 71 Sensorkabel 3 m (beiliegend) Rückplatte, E 85 816 97 86 x 86 x 6 polarweiß...
- Seite 18 Fenix Trading s.r.o. Slezská 2 790 01 Jeseník Czech Republic tel.: +420 584 495 304 fax: +420 584 495 303 e-mail: fenix@fenixgroup.cz www.fenixgroup.cz...
