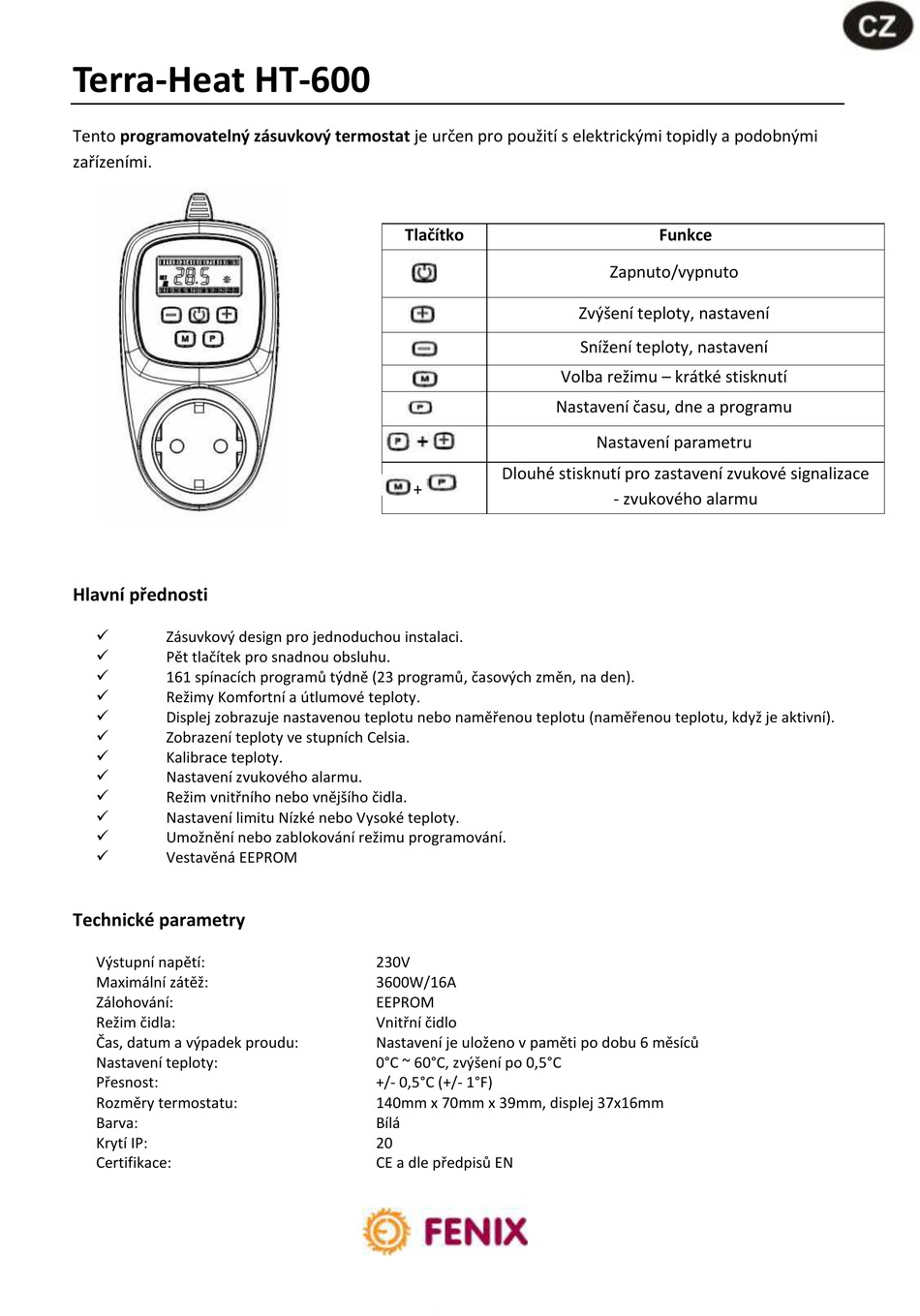

Terra-Heat HT-600
Tento programovatelný zásuvkový termostat je určen pro použití s elektrickými topidly a podobnými
zařízeními.
Hlavní přednosti
Zásuvkový design pro jednoduchou instalaci.
Pět tlačítek pro snadnou obsluhu.
161 spínacích programů týdně (23 programů, časových změn, na den).
Režimy Komfortní a útlumové teploty.
Displej zobrazuje nastavenou teplotu nebo naměřenou teplotu (naměřenou teplotu, když je aktivní).
Zobrazení teploty ve stupních Celsia.
Kalibrace teploty.
Nastavení zvukového alarmu.
Režim vnitřního nebo vnějšího čidla.
Nastavení limitu Nízké nebo Vysoké teploty.
Umožnění nebo zablokování režimu programování.
Vestavěná EEPROM
Technické parametry
Výstupní napětí:
Maximální zátěž:
Zálohování:
Režim čidla:
Čas, datum a výpadek proudu:
Nastavení teploty:
Přesnost:
Rozměry termostatu:
Barva:
Krytí IP:
Certifikace:
Tlačítko
Dlouhé stisknutí pro zastavení zvukové signalizace
+
230V
3600W/16A
EEPROM
Vnitřní čidlo
Nastavení je uloženo v paměti po dobu 6 měsíců
0°C ~ 60°C, zvýšení po 0,5°C
+/- 0,5°C (+/- 1°F)
140mm x 70mm x 39mm, displej 37x16mm
Bílá
20
CE a dle předpisů EN
Funkce
Zapnuto/vypnuto
Zvýšení teploty, nastavení
Snížení teploty, nastavení
Volba režimu – krátké stisknutí
Nastavení času, dne a programu
Nastavení parametru
- zvukového alarmu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fenix Terra-Heat HT-600
Inhaltszusammenfassung für Fenix Terra-Heat HT-600
- Seite 1 Terra-Heat HT-600 Tento programovatelný zásuvkový termostat je určen pro použití s elektrickými topidly a podobnými zařízeními. Tlačítko Funkce Zapnuto/vypnuto Zvýšení teploty, nastavení Snížení teploty, nastavení Volba režimu – krátké stisknutí Nastavení času, dne a programu Nastavení parametru Dlouhé stisknutí pro zastavení zvukové signalizace - zvukového alarmu...
-
Seite 2: Nastavení Parametrů
Nastavení parametrů Ve vypnutém stavu stiskněte zároveň tlačítko “M” a “+” . Budete moci vstoupit do nastavení parametrů. Každým stisknutím tlačítka “M” se přesunete do další položky nastavení. Č. Položka Rozsah Standardní nastavení -9 ～+9°C Kalibrace teploty 0°C 0’C ～ 25 °C Limit Nízké... - Seite 3 Nastavení dne, času a programu (PRG). Standardní stav zásuvkového termostatu HT-600 Termostat HT-600 má standardní tovární nastavení. Toto nastavení je možné změnit v menu. Standardní nastavení je uvedeno níže. Funkce Komfort je zobrazena symbolem (29,0°C). Funkce Útlum je zobrazena symbolem (20,0°C) Od 7:00 >...
- Seite 4 Fenix Trading s.r.o. Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303 e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz...
-
Seite 5: Technical Data
Terra-Heat HT-600 This programmable Plug-in thermostat is designed to be used for electric heaters and similar appliances. Button Function Power on/off Temp up, or setting Temp down, or setting Mode Select --Short press Time, Day and Program Setting Parameter setting... -
Seite 6: Parameter Settings
Parameter Settings Under off status, press “M” button and “+”button at the same time. You be able to enter the parameter settings. Each press of “M” button can into next item setting. Item Range Default -9 ～+9 °C Temp. Calibration 0°C 0’C ～... - Seite 7 Day, Time and PRG. Setting (1). Default state of the HT-600Plugin Thermostat. The HT-600 has a default (factory) setting. These setting can be changed in the menu. Below are the default settings. The comfort function is displayed as a symbol (29.0°C). The energy-saving function is displayed as a symbol (20.0°C) From 7:00 >...
- Seite 8 Fenix Trading s.r.o. Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303 e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz...
- Seite 9 Terra-Heat HT-600 Dieser programmierbarer Steckdosenthermostat ist zur Verwendung für Elektroheizungen und ähnliche Geräte vorgesehen. Taste Funktion Gerät Ein/Aus Temperatur höher oder Einstellungsfunktion Temperatur niedriger oder Einstellungsfunktion Modus-Wahl – kurz drücken Zeit-, Tag- und Programmeinstellung Parametereinstellung Lange eingedrückt halten, um Summer-Alarm zu beenden Hauptmerkmale ...
-
Seite 10: Parametereinstellungen
Parametereinstellungen Drücken Sie in ausgeschaltetem Zustand gleichzeitig die Tasten „M“ und „+“. Nun können die Parametereinstellungen vorgenommen werden. Jedes Drücken der Taste „M“ führt zur Einstellung des nächsten Werts. Wert Bereich Voreingestellter Wert -9 ～+9° C Temp.- Kalibrierung 0°C 0° C ～ 25° C Untere Temp.- Grenze 10°C 20°... -
Seite 11: Vorgabeeinstellung Des Ht-600-Steckdosenthermostats
Tag, Zeit und Prog.- Einstellung (1) Vorgabeeinstellung des HT-600-Steckdosenthermostats Der HT-600 verfügt über eine Vorgabe (Fabriks)-Einstellung. Diese Einstellung kann im Menü geändert werden. Untenstehend die Vorgabeeinstellungen. Die Komfort-Funktion wird als Symbol angezeigt (29,0° C). Die Energiespar-Funktion wird als Symbol angezeigt (20,0° C) Von 7:00 - 19:00 ist die Temperatur auf den Vorgabewert 29,0°C eingestellt. - Seite 12 Fenix Trading s.r.o. Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303 e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz...
