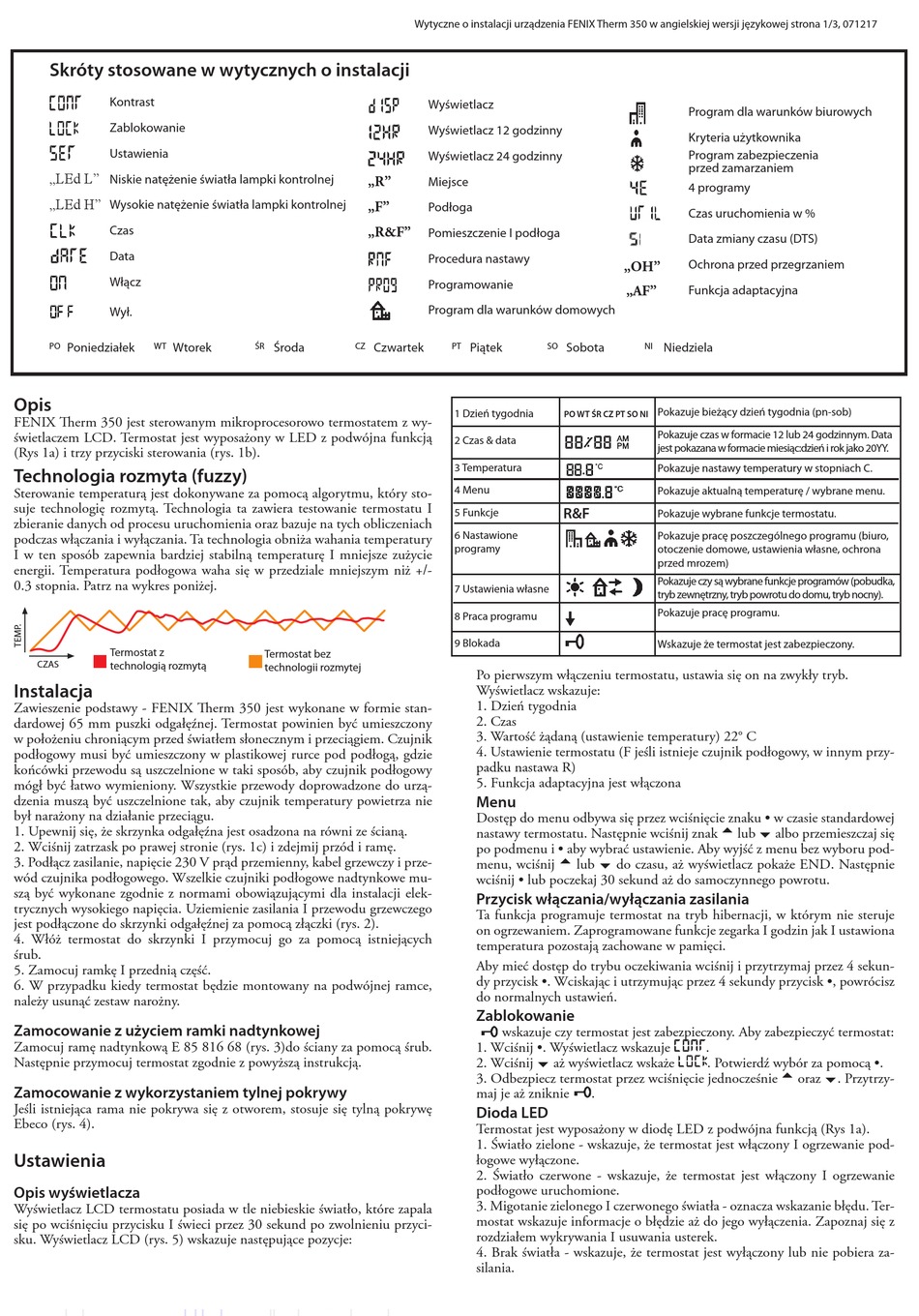

Skróty stosowane w wytycznych o instalacji
Kontrast
Zablokowanie
Ustawienia
„LEd L"
Niskie natężenie światła lampki kontrolnej
„LEd H"
Wysokie natężenie światła lampki kontrolnej
Czas
Data
Włącz
Wył.
Poniedziałek Wtorek
PO WT
Opis
FENIX Therm 350 jest sterowanym mikroprocesorowo termostatem z wy-
świetlaczem LCD. Termostat jest wyposażony w LED z podwójna funkcją
(Rys 1a) i trzy przyciski sterowania (rys. 1b).
Technologia rozmyta (fuzzy)
Sterowanie temperaturą jest dokonywane za pomocą algorytmu, który sto-
suje technologię rozmytą. Technologia ta zawiera testowanie termostatu I
zbieranie danych od procesu uruchomienia oraz bazuje na tych obliczeniach
podczas włączania i wyłączania. Ta technologia obniża wahania temperatury
I w ten sposób zapewnia bardziej stabilną temperaturę I mniejsze zużycie
energii. Temperatura podłogowa waha się w przedziale mniejszym niż +/-
0.3 stopnia. Patrz na wykres poniżej.
Termostat z
CZAS
technologią rozmytą
Instalacja
Zawieszenie podstawy - FENIX Therm 350 jest wykonane w formie stan-
dardowej 65 mm puszki odgałęźnej. Termostat powinien być umieszczony
w położeniu chroniącym przed światłem słonecznym i przeciągiem. Czujnik
podłogowy musi być umieszczony w plastikowej rurce pod podłogą, gdzie
końcówki przewodu są uszczelnione w taki sposób, aby czujnik podłogowy
mógł być łatwo wymieniony. Wszystkie przewody doprowadzone do urzą-
dzenia muszą być uszczelnione tak, aby czujnik temperatury powietrza nie
był narażony na działanie przeciągu.
1. Upewnij się, że skrzynka odgałęźna jest osadzona na równi ze ścianą.
2. Wciśnij zatrzask po prawej stronie (rys. 1c) i zdejmij przód i ramę.
3. Podłącz zasilanie, napięcie 230 V prąd przemienny, kabel grzewczy i prze-
wód czujnika podłogowego. Wszelkie czujniki podłogowe nadtynkowe mu-
szą być wykonane zgodnie z normami obowiązującymi dla instalacji elek-
trycznych wysokiego napięcia. Uziemienie zasilania I przewodu grzewczego
jest podłączone do skrzynki odgałęźnej za pomocą złączki (rys. 2).
4. Włóż termostat do skrzynki I przymocuj go za pomocą istniejących
śrub.
5. Zamocuj ramkę I przednią część.
6. W przypadku kiedy termostat będzie montowany na podwójnej ramce,
należy usunąć zestaw narożny.
Zamocowanie z użyciem ramki nadtynkowej
Zamocuj ramę nadtynkową E 85 816 68 (rys. 3)do ściany za pomocą śrub.
Następnie przymocuj termostat zgodnie z powyższą instrukcją.
Zamocowanie z wykorzystaniem tylnej pokrywy
Jeśli istniejąca rama nie pokrywa się z otworem, stosuje się tylną pokrywę
Ebeco (rys. 4).
Ustawienia
Opis wyświetlacza
Wyświetlacz LCD termostatu posiada w tle niebieskie światło, które zapala
się po wciśnięciu przycisku I świeci przez 30 sekund po zwolnieniu przyci-
sku. Wyświetlacz LCD (rys. 5) wskazuje następujące pozycje:
Wytyczne o instalacji urządzenia FENIX Therm 350 w angielskiej wersji językowej strona 1/3, 071217
Wyświetlacz
Wyświetlacz 12 godzinny
Wyświetlacz 24 godzinny
„R" Miejsce
„F"
Podłoga
„R&F"
Pomieszczenie I podłoga
Procedura nastawy
Programowanie
Program dla warunków domowych
Środa Czwartek
ŚR CZ
Termostat bez
technologii rozmytej
„OH"
Piątek Sobota
PT SO
1 Dzień tygodnia
PO WT ŚR CZ PT SO NI
2 Czas & data
3 Temperatura
4 Menu
R&F
5 Funkcje
6 Nastawione
programy
7 Ustawienia własne
8 Praca programu
9 Blokada
Po pierwszym włączeniu termostatu, ustawia się on na zwykły tryb.
Wyświetlacz wskazuje:
1. Dzień tygodnia
2. Czas
3. Wartość żądaną (ustawienie temperatury) 22° C
4. Ustawienie termostatu (F jeśli istnieje czujnik podłogowy, w innym przy-
padku nastawa R)
5. Funkcja adaptacyjna jest włączona
Menu
Dostęp do menu odbywa się przez wciśnięcie znaku • w czasie standardowej
nastawy termostatu. Następnie wciśnij znak  lub  albo przemieszczaj się
po podmenu i • aby wybrać ustawienie. Aby wyjść z menu bez wyboru pod-
menu, wciśnij  lub  do czasu, aż wyświetlacz pokaże END. Następnie
wciśnij • lub poczekaj 30 sekund aż do samoczynnego powrotu.
Przycisk włączania/wyłączania zasilania
Ta funkcja programuje termostat na tryb hibernacji, w którym nie steruje
on ogrzewaniem. Zaprogramowane funkcje zegarka I godzin jak I ustawiona
temperatura pozostają zachowane w pamięci.
Aby mieć dostęp do trybu oczekiwania wciśnij i przytrzymaj przez 4 sekun-
dy przycisk •. Wciskając i utrzymując przez 4 sekundy przycisk •, powrócisz
do normalnych ustawień.
Zablokowanie
wskazuje czy termostat jest zabezpieczony. Aby zabezpieczyć termostat:
1. Wciśnij •. Wyświetlacz wskazuje
2. Wciśnij  aż wyświetlacz wskaże
3. Odbezpiecz termostat przez wciśnięcie jednocześnie  oraz . Przytrzy-
maj je aż zniknie .
Dioda LED
Termostat jest wyposażony w diodę LED z podwójna funkcją (Rys 1a).
1. Światło zielone - wskazuje, że termostat jest włączony I ogrzewanie pod-
łogowe wyłączone.
2. Światło czerwone - wskazuje, że termostat jest włączony I ogrzewanie
podłogowe uruchomione.
3. Migotanie zielonego I czerwonego światła - oznacza wskazanie błędu. Ter-
mostat wskazuje informacje o błędzie aż do jego wyłączenia. Zapoznaj się z
rozdziałem wykrywania I usuwania usterek.
4. Brak światła - wskazuje, że termostat jest wyłączony lub nie pobiera za-
silania.
Program dla warunków biurowych
Kryteria użytkownika
Program zabezpieczenia
przed zamarzaniem
4 programy
Czas uruchomienia w %
Data zmiany czasu (DTS)
Ochrona przed przegrzaniem
„AF" Funkcja adaptacyjna
Niedziela
NI
Pokazuje bieżący dzień tygodnia (pn-sob)
Pokazuje czas w formacie 12 lub 24 godzinnym. Data
jest pokazana w formacie miesiąc:dzień i rok jako 20YY.
Pokazuje nastawy temperatury w stopniach C.
Pokazuje aktualną temperaturę / wybrane menu.
Pokazuje wybrane funkcje termostatu.
Pokazuje pracę poszczególnego programu (biuro,
otoczenie domowe, ustawienia własne, ochrona
przed mrozem)
Pokazuje czy są wybrane funkcje programów (pobudka,
tryb zewnętrzny, tryb powrotu do domu, tryb nocny).
Pokazuje pracę programu.
Wskazuje że termostat jest zabezpieczony.
.
. Potwierdź wybór za pomocą •.
