Beschreibung Fenix Therm 100

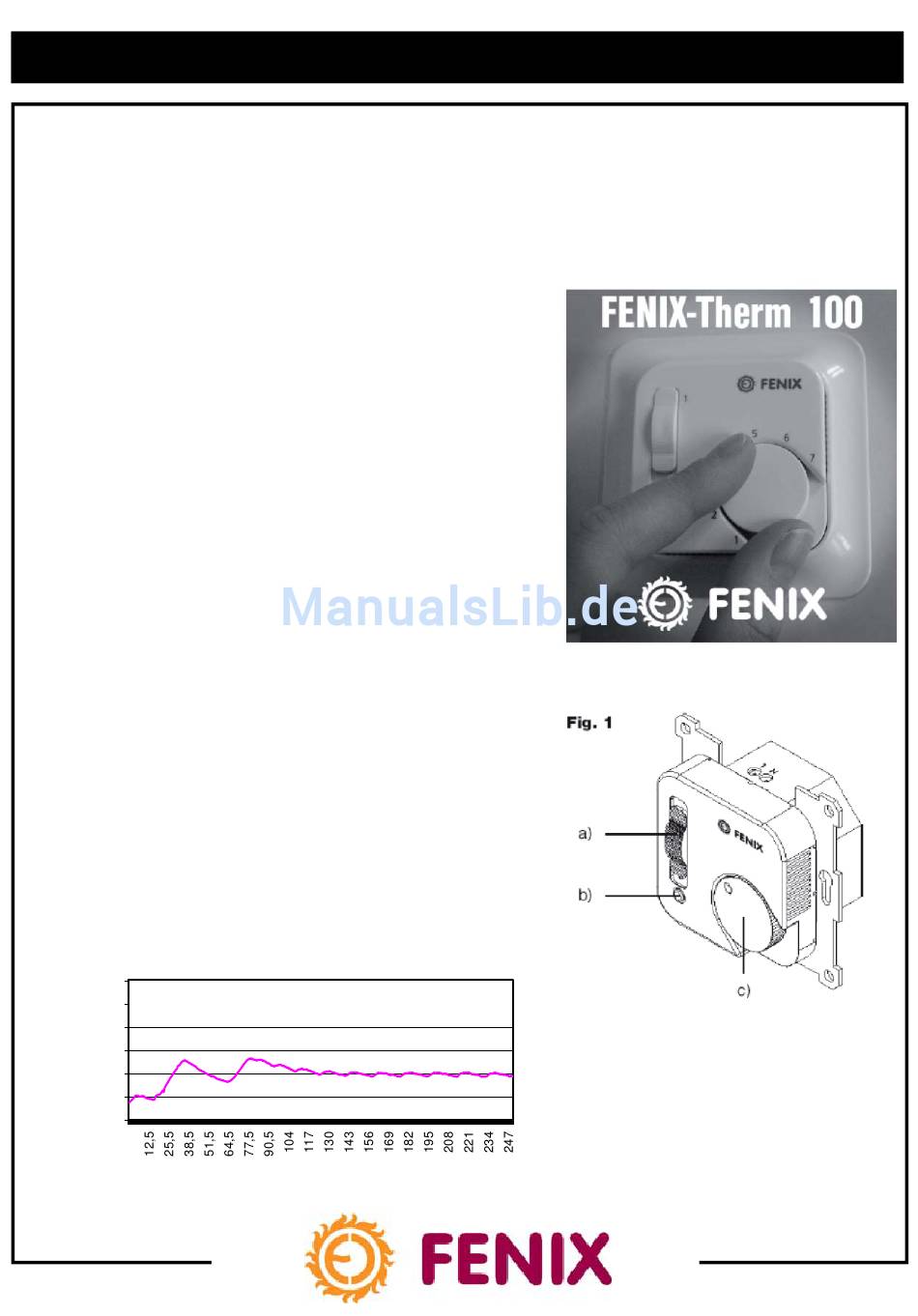

Fenix- Therm 100 ist ein mikroprozessorgesteuertes Thermostat zur optimalen

Regelung von Fußbodenheizungssystemen.Er hat drei Funktionen: Er lässt sich

als Raumthermostat, als Fußbodenthermostat und als Raumthermostat mit

Überhitzungsschutz für den Fußboden einsetzen. Der Fenix- Therm 100 wird

mit Frontabdeckung und Rahmen für das Dosensystem Eljo Trend geliefert.

Außerdem ist eine spezielle Front für Elko RS beigefügt. Der Fenix- Therm ist

für die Installation in Feuchträumen zugelassen, hat eine SEMKO- Zulassung

und eine CE- Kennzeichnung. Der Thermostat ist sowohl für die Unterputz-

als auch für die Aufputz- Montage geeignet. Auf der Frontabdeckung befinden

sich ein 2- poliger Schalter (Bild 1a) und eine 2- Funktions- Leuchtdiode (Bild

1b). Die Temperatureinstellung lässt sich auf der Unterseite des Drehschalters

(Bild 1c) sichern. Der Thermostat verfügt über eine eingebaute Selbstkalibrie-

rung der Temperaturgeber und eine Fehlerüberwachung des Bodensensors.

Wenn der Bodensensor ausfällt oder eine Unterbrechung auftritt, unterbricht

der Thermostat den Betrieb und beginnt zu blinken (2 Mal/sec). Der Boden-

sensor ist austauschbar; bei einem Fehler des Raumsensors hingegen muss

der Thermostat ausgetauscht werden.

Fuzzy- Technologie

Die Temperaturregelung wird mithilfe eines auf Fuzzy- Technologie basierenden

Algorithmus gesteuert. Das Thermostat beginnt sofort mit dem Sammeln und

Auswerten von Daten, anhand derer berechnet wird, wann es sich ein- oder

ausschaltet. Dank der Fuzzy- Technologie werden Temperaturschwankungen

verringert und so eine gleichmäßigere Temperatur und ein geringerer Energie-

verbrauch erreicht. Die Bodentemperatur schwankt um weniger als +/- 0,3

Grad. Siehe nachstehende Abbildung. Maximal 120 Minuten nach Einschalten

des Thermostats hat die Fuzzy- Technologie ihren „Lernprozess" abgeschlos-

sen.

Temp.

(°C)

Montage- und Bedienungsanleitung

FENIX - Therm 100

Temperatur

Boden

Zeit (Minuten)

Tid ( i

)

N439/R01 (20.10.11)

Seite 1 Überhitzungsschutz für den Fußboden einsetzen. Der Fenix- Therm 100 wird mit Frontabdeckung und Rahmen für das Dosensystem Eljo Trend geliefert. Außerdem ist eine spezielle Front für Elko RS beigefügt. Der Fenix- Therm ist für die Installation in Feuchträumen zugelassen, hat eine SEMKO- Zulassung und eine CE- Kennzeichnung.
Seite 2 Montage in Feuchträumen Bringen Sie die IP21- Dichtung (Typ 66 210 06) gemäß Bild 4 an. Einstellung Der Fenix- Therm 100 kann mit drei separaten Funktionen arbeiten. A - Raum- und Fußbodenthermostat – Der Thermostat reguliert die Raumtempe- ratur mithilfe eines eingebauten Gebers. Der externe Bodensensor dient als Temperaturbegrenzer.
Seite 3 Technische Daten Fenix- Therm 100 Spannung 230 V AC ± 10 % ; 50 Hz Bereich Lufttemperatur +5°C bis +40°C Bereich Bodentemperatur +5°C bis +40°C Temperaturbegrenzer +15°C bis +39°C Belastungsrelais 250 V; 12 A; 2700 W Hauptschalter 2- polig Cos φ = 0,3 Max...
