Fenix Watts 760 Benutzerhandbuch

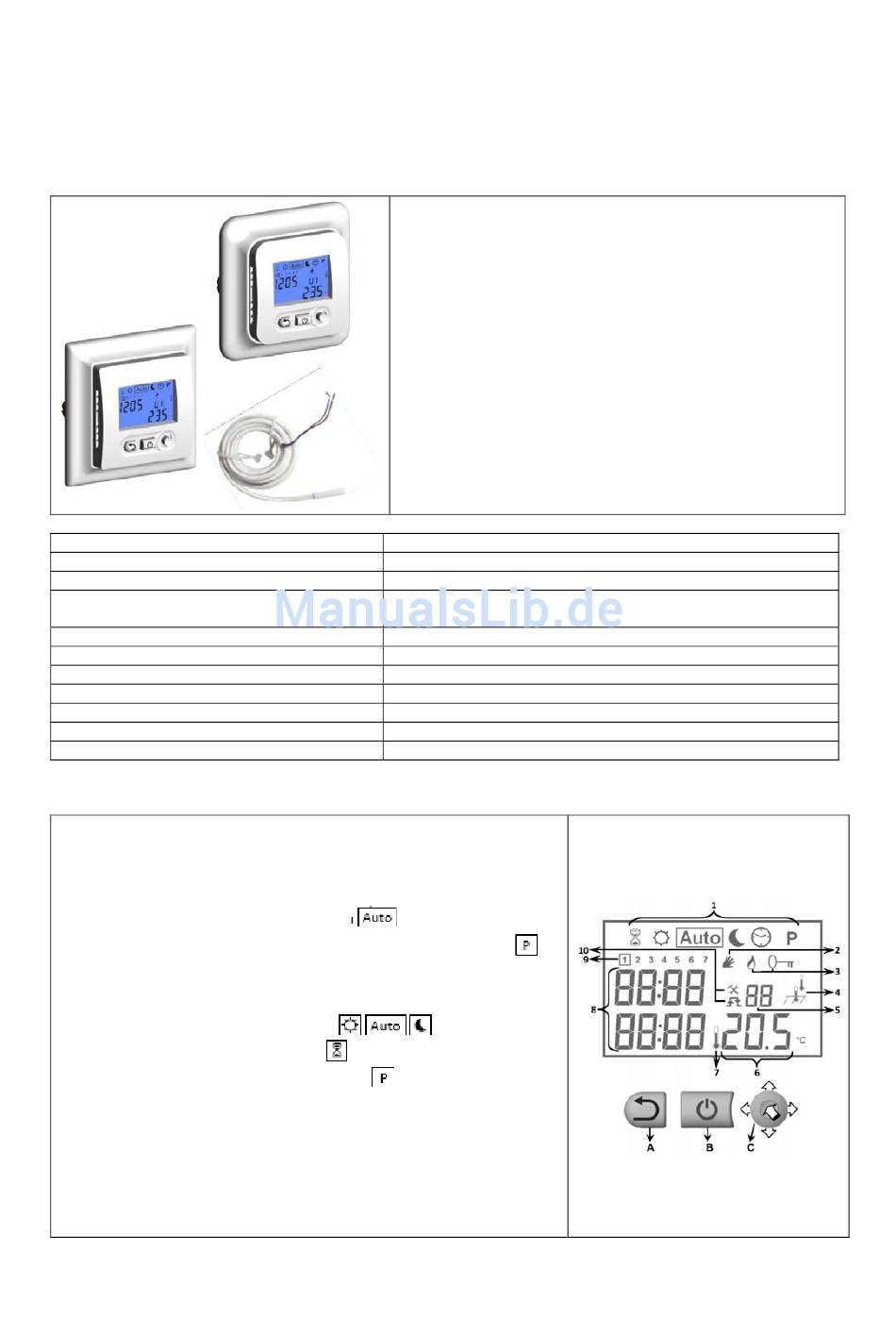

Programmierbares Digitalthermostat Watts 760 (230 V/50 Hz) – versenkte Montage in die Installationsdose KU 68.
BESCHREIBUNG
CHARAKTERISTIK
Messungsgenauigkeit
Betriebstemperatur
Einstellung der Fußboden-/Raumtemperatur
Regelungscharakteristik
Elektrischer Schutz
Farbe
Hintergrundbeleuchtung des LCD
Hauptschalter
Versorgung
Ausgang
Typ des externen Fühlers
DISPLAY & TASTEN
1 - Verfügbare Betriebsmoden – aktiver Modus ist im Rahmen angeführt
2 - Anzeige eines manuellen Eingriffs des Benutzers (vorübergehende Änderung
der Temperatur)
3 - Anzeige des geschalteten Heizungskontakts und der Sperrung der Tastatur
4 - Anzeige der aktiven Fühler – Fußboden/Raum/Kombination
5 - Anzeige des aktiven Programms im Modus
- Ordnungsnummer der Programmänderung der Temperatur im Modus
- Im Servicemenü die Nummer des eingestellten Parameters
6 - Anzeige der Solltemperatur (im Servicemenü der aktuellen Temperatur)
7 - Temperatursymbol (nur im Servicemenü angezeigt)
8 - Anzeige der aktuellen Zeit in den Moden
- Eingestellte Dämpfungszeit im Modus
- Zeitintervall der Heizung Von – bis im Modus
- Name des einzustellenden Parameters (er wird nur im Servicemenü
angezeigt)
9 - Aktueller Tag der Woche
10 - Symbole der Servicemenü und des Zeitintervalls „VON-BIS"
A – Taste Escape (verlassen) – Rückkehr/Ausgang aus dem aktuellen Menü
B – Hauptschalter
C – Joystick – Bewegung im Menü und Auswahl der Werte
INSTALLATIONS- UND BENUTZERHANDBUCH
Watts 760
• elektronisches Thermostat, vor allem für die elektrische
Fußbodenheizung projektiert
• es ist möglich, es als Fußboden- und Raumthermostat oder als
kombiniertes Thermostat zu verwenden (im kombinierten Modus
erfüllt der Fußbodenfühler die Funktion eines Begrenzungsfühlers)
• das Thermostat ermöglicht, die Höchst- sowie Mindesttemperatur
des Fußbodens zu überwachen
• 7 Wochenprogramme verfügbar – 5 voreingestellte Programme, 2
Benutzerprogramme
• bei den Benutzerprogrammen sind bis 12 Temperaturänderungen
pro Tag möglich, Zeiteinstellung nach 1 Minute,
Temperatureinstellung nach 0,5
• Urlaubsbetrieb mit automatischer Rückkehr zum Programm
• automatische Änderung der Sommer- und Winterzeit
• hintergrundbeleuchtetes Display, Hauptschalter EIN/AUS
• Auswahl von zwei Designs – ein quadratförmiger und ein ovaler
Rahmen in der Verpackung
o
0,1 C
o
0 C – 50
o
5 C – 37
Integrierter Proportionalitätsbereich (PWM) oder Statische Differenz (im
Servicemenü einstellbar)
Klasse II – IP 21
Polarweiß – RAL 9010
JA
16 A - zweipolig
230V (± 10%) / 50 Hz
Relais 16A / 250V Widerstandslast (AC1)
CTN Typ 10kΩ bei 25
o
o
C
o o
C nach 0,5 C
o
C (ß = 3950), Länge 3 m
N344/R01(29.01.10)
C
