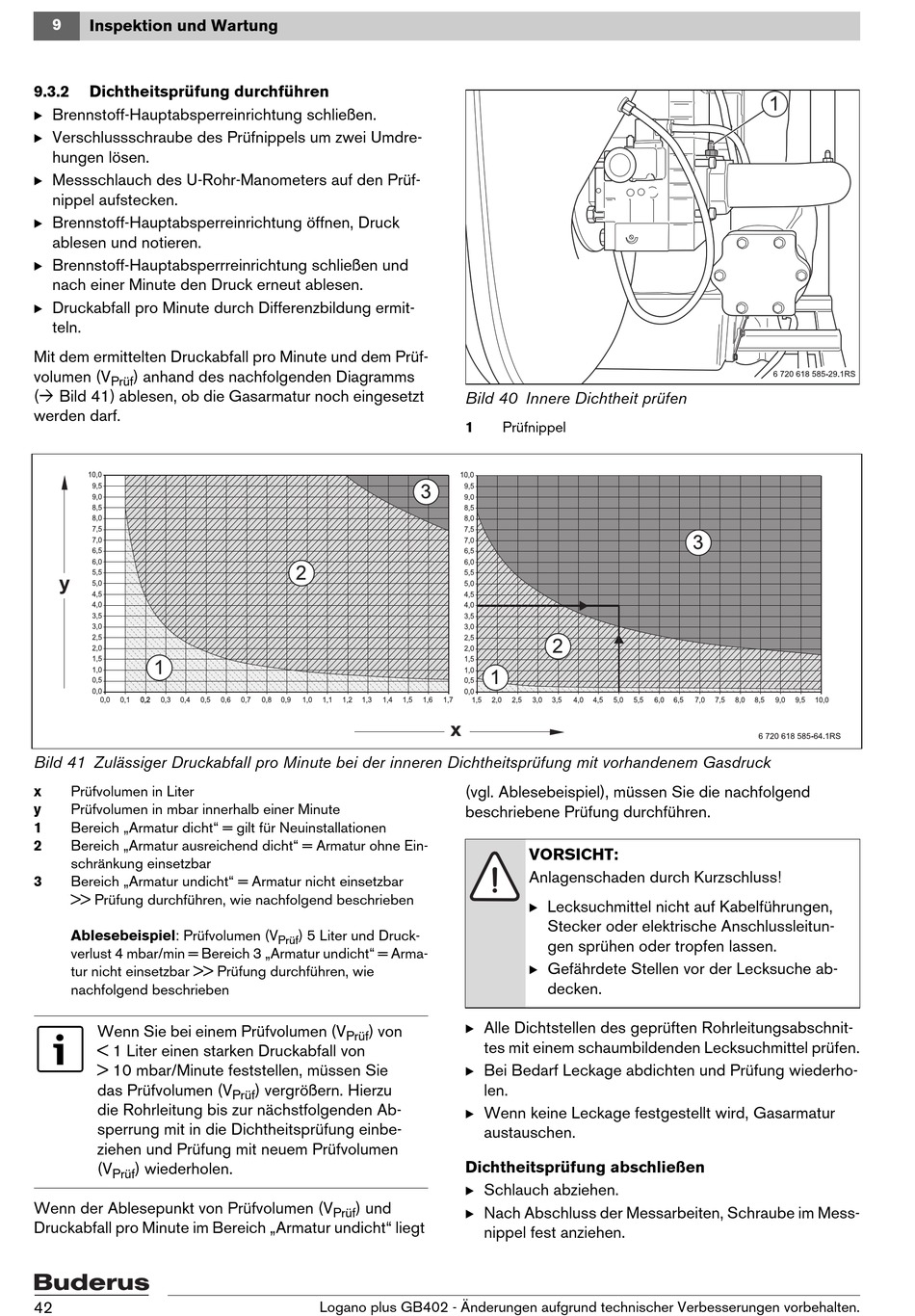

9.3.2 Dichtheitsprüfung durchführen
B Brennstoff-Hauptabsperreinrichtung schließen.
B Verschlussschraube des Prüfnippels um zwei Umdre-
hungen lösen.
B Messschlauch des U-Rohr-Manometers auf den Prüf-
nippel aufstecken.
B Brennstoff-Hauptabsperreinrichtung öffnen, Druck
ablesen und notieren.
B Brennstoff-Hauptabsperrreinrichtung schließen und
nach einer Minute den Druck erneut ablesen.
B Druckabfall pro Minute durch Differenzbildung ermit-
teln.
Mit dem ermittelten Druckabfall pro Minute und dem Prüf-
volumen (V ) anhand des nachfolgenden Diagramms
Prüf
( Bild 41) ablesen, ob die Gasarmatur noch eingesetzt
werden darf.
Bild 41 Zulässiger Druckabfall pro Minute bei der inneren Dichtheitsprüfung mit vorhandenem Gasdruck
x Prüfvolumen in Liter
y Prüfvolumen in mbar innerhalb einer Minute
1 Bereich „Armatur dicht" = gilt für Neuinstallationen
2 Bereich „Armatur ausreichend dicht" = Armatur ohne Ein-
schränkung einsetzbar
3 Bereich „Armatur undicht" = Armatur nicht einsetzbar
>> Prüfung durchführen, wie nachfolgend beschrieben
Ablesebeispiel: Prüfvolumen (V
verlust 4 mbar/min = Bereich 3 „Armatur undicht" = Arma-
tur nicht einsetzbar >> Prüfung durchführen, wie
nachfolgend beschrieben
Wenn Sie bei einem Prüfvolumen (V
< 1 Liter einen starken Druckabfall von
> 10 mbar/Minute feststellen, müssen Sie
das Prüfvolumen (V
die Rohrleitung bis zur nächstfolgenden Ab-
sperrung mit in die Dichtheitsprüfung einbe-
ziehen und Prüfung mit neuem Prüfvolumen
(V ) wiederholen.
Prüf
Wenn der Ablesepunkt von Prüfvolumen (V
Druckabfall pro Minute im Bereich „Armatur undicht" liegt
42
) 5 Liter und Druck-
Prüf
) von
Prüf
) vergrößern. Hierzu
Prüf
) und
Prüf
Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Bild 40 Innere Dichtheit prüfen
1 Prüfnippel
(vgl. Ablesebeispiel), müssen Sie die nachfolgend
beschriebene Prüfung durchführen.
VORSICHT:
Anlagenschaden durch Kurzschluss!
B Lecksuchmittel nicht auf Kabelführungen,
Stecker oder elektrische Anschlussleitun-
gen sprühen oder tropfen lassen.
B Gefährdete Stellen vor der Lecksuche ab-
decken.
B Alle Dichtstellen des geprüften Rohrleitungsabschnit-
tes mit einem schaumbildenden Lecksuchmittel prüfen.
B Bei Bedarf Leckage abdichten und Prüfung wiederho-
len.
B Wenn keine Leckage festgestellt wird, Gasarmatur
austauschen.
Dichtheitsprüfung abschließen
B Schlauch abziehen.
B Nach Abschluss der Messarbeiten, Schraube im Mess-
nippel fest anziehen.
