Kurzanleitung

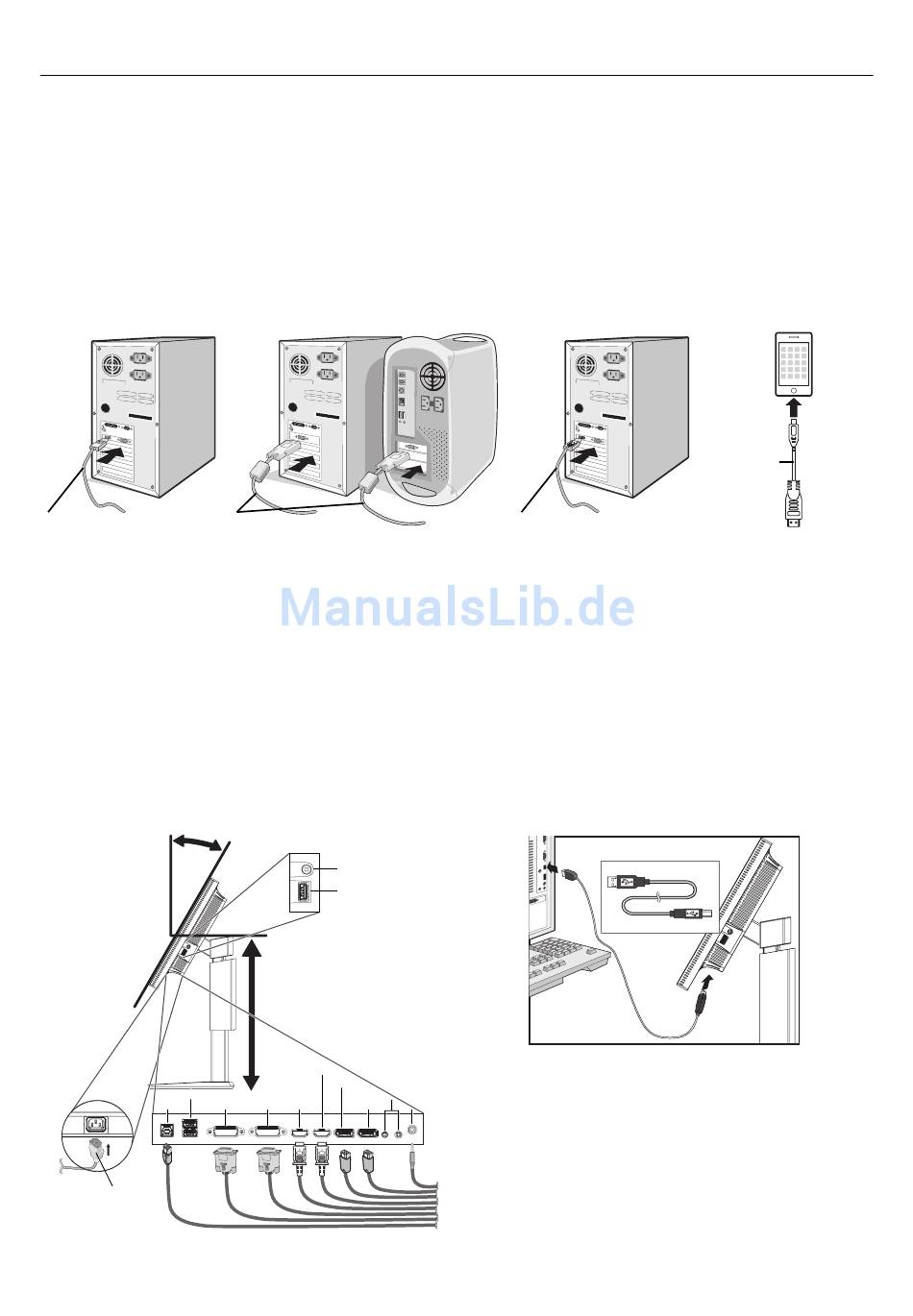

Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen:
HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen" (Seite 3) zu lesen.
1. Schalten Sie Ihren Computer aus.
2. Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafi kkarte in Ihrem
System (Abbildung A.1).
Für einen PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafi kkarte in
Ihrem System (Abbildung A.2). Ziehen Sie alle Schrauben fest.
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
Für PC mit HDMI-Ausgang: Verbinden Sie das HDMI-Kabel mit dem Anschluss der Grafi kkarte in Ihrem System (Abbildung A.3).
Für ein Smartphone oder Tablet mit MHL-Ausgabe: Schließen Sie das HDMI-an-Micro-USB-Kabel an den Anschluss des
Smartphones bzw. Tablets an (Abbildung A.4).
DisplayPort-Kabel DVI-Kabel (nicht mitgeliefert) DVI-Kabel (nicht mitgeliefert)
Abbildung A.1
HINWEIS: 1. Bitte verwenden Sie ein DisplayPort-Kabel mit DisplayPort Logo.
2. Halten Sie beim Trennen des DisplayPort-Kabels die obere Taste gedrückt, um die Sperre zu lösen.
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die
höchste Position.
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren linken Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem
Widerstand verringert die Lautstärke.
30° Neigung
USB 3.0-Downstream USB 3.0-Downstream
USB-Upstream USB-Upstream DVI-D2*
Netzkabel
Abbildung C.1
*: Siehe Seite 29.
* 1 : Single-Link.
Abbildung A.2
Kopfhörer
USB 3.0-Downstream
Höchste Fußposition
HDMI1/MHL HDMI1/MHL
DisplayPort2 DisplayPort2
ControlSync IN/OUT* ControlSync IN/OUT*
1 DVI-D1* 1 HDMI2 HDMI2 DisplayPort1 DisplayPort1 Audioeingang Audioeingang
HDMI-Kabel (nicht mitgeliefert)
Abbildung A.3
Typ A
Deutsch-6
HDMI-an-
Micro-USB-
Kabel (nicht im
Lieferumfang
enthalten)
Abbildung A.4
Typ A
Typ B
Typ B
Abbildung C.1a
