Installation auf einem Tragarm

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
So bereiten Sie den Monitor für eine alternative Montage vor:
• Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung.
• Die Sicherheitsvorschriften verlangen, dass der Montagefuß das Gewicht des Monitors unterstützt und der UL-Zertifi zierung
entspricht.
Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfl äche
(Abbildung S.1).
HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab.
4. Entfernen Sie zuerst die 2 Schrauben an der Unterseite: Bewegen Sie den
Monitorfuß nach links und rechts, um die 2 Schrauben an der Unterseite
zu entfernen (Abbildung S.2, S.3).
5. Entfernen Sie die 2 Schrauben an der Oberseite.
HINWEIS: Stützen Sie den Monitorfuß mit der Hand, um beim Entfernen der
Schrauben ein Herunterfallen des Fußes zu vermeiden.
6. Entfernen Sie den Monitorfuß (Abbildung S.4).
7. Der Monitor kann jetzt anders montiert werden.
8. Schließen Sie die Kabel an der Rückseite des Monitors an.
9. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.
HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.
HINWEIS: Richten Sie beim Wiederanbringen des Monitorfußes die Markierung „TOP SIDE" an der Oberseite des
Monitors aus.

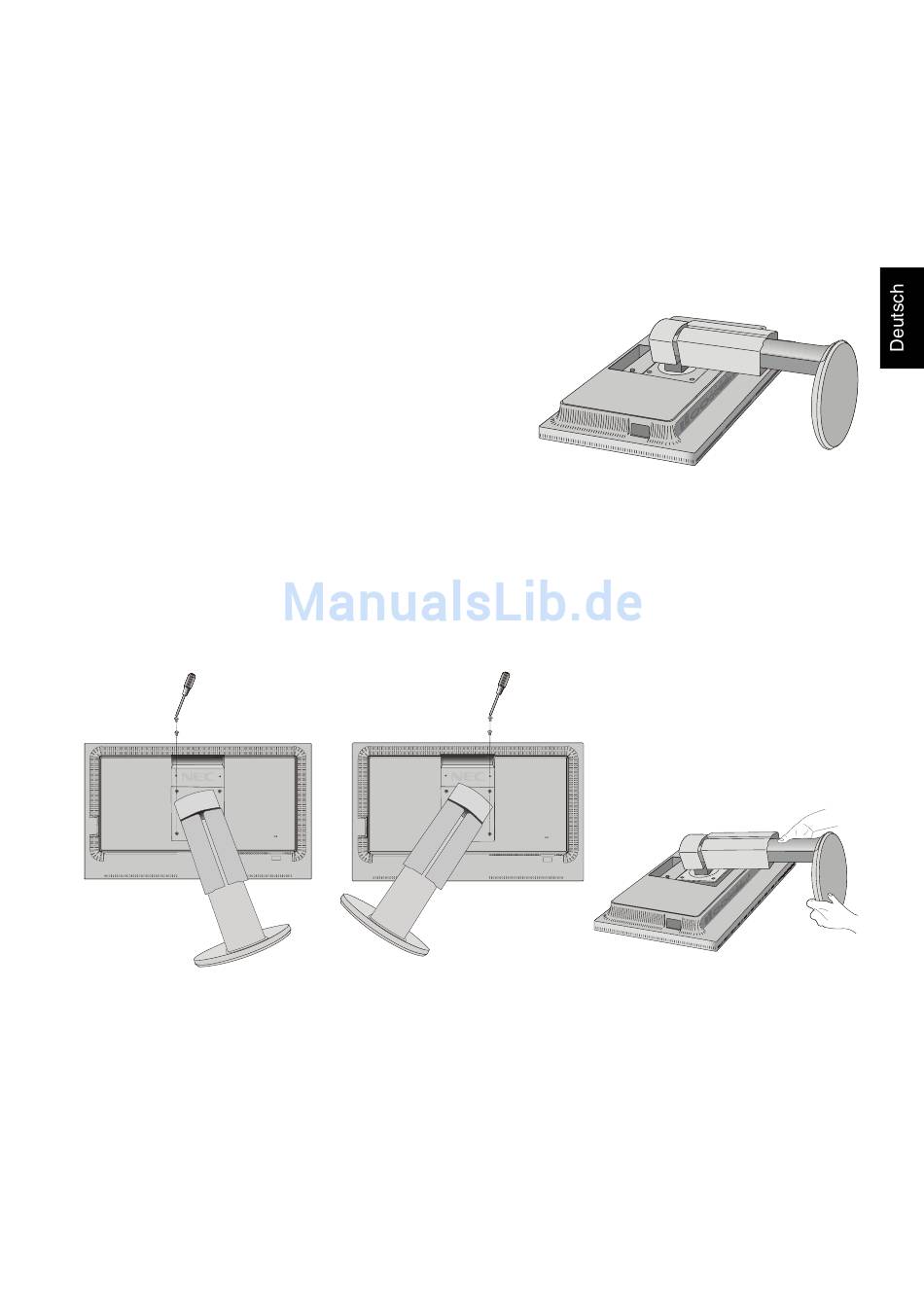

Abbildung S.2 Abbildung S.3
Deutsch-9
Abbildung S.1
Abbildung S.4
