Montage vorbereiten

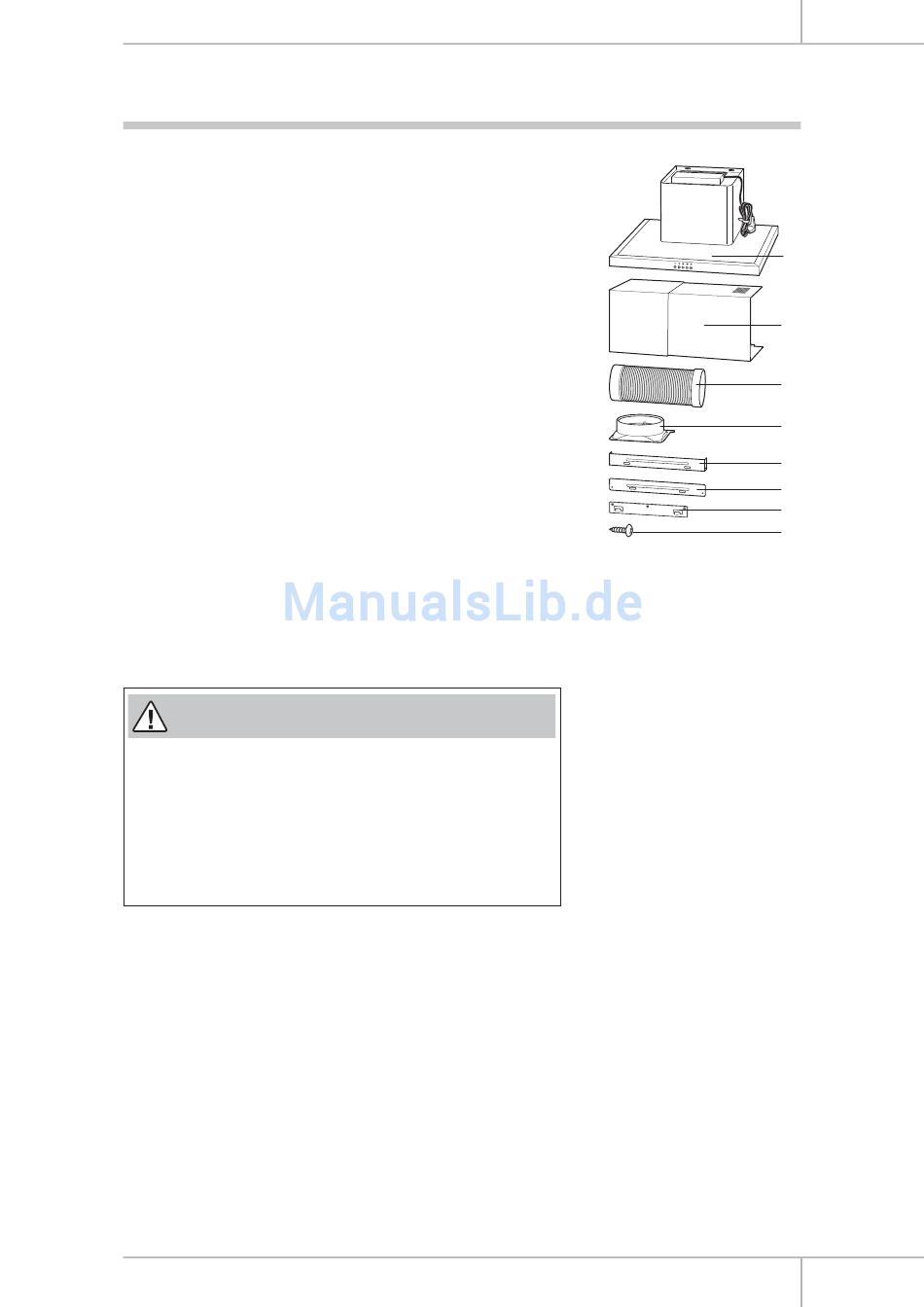

Teileliste / Lieferumfang
Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie
möglich zu machen, sind alle Einzelteile durchnummeriert: Die
fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne
Teile zu identifizieren.
Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle
Einzelteile vorhanden und unbeschädigt sind.
1
Dunstabzugshaube
2
Kaminblende, 2-teilig
3
Abluftschlauch
4
Rückschlagklappe
5
Wandhalterung für Kaminblende
6
Halteblech für Kaminblende
7
Wandhalterung für Dunstabzugshaube
Kleinteile (im Beutel)
8
8 Schrauben 8 mm, ø 4 mm
Zubehör (Nicht im Lieferumfang enthalten)
– Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb)
Die Bezugsquellen entnehmen Sie dem Kapitel „Technische
Daten" auf Seite 32.
Material zur Wandmontage
VORSICHT
Verletzungsgefahr!
Unsachgemäße Installation des Geräts kann zu Verlet-
zungen führen.
• Verwenden Sie nur Montagematerial, das für die Be-
schaffenheit Ihrer Decken und Wände geeignet ist.
Sollten Sie sich bei der Auswahl nicht sicher sein, las-
sen Sie sich durch einen Fachmann beraten.
Die zur Wandmontage benötigten Schrauben und Dübel sind
nicht im Lieferumfang enthalten, da deren Art und Abmessungen
von der Deckenbeschaffenheit abhängig sind. Bitte lassen Sie
sich hierzu im Fachhandel beraten. Sie benötigen:
– 9 Schrauben sowie dazu passende Dübel.
Kaminhaube SY-3503C-P-C1-600/900
