4

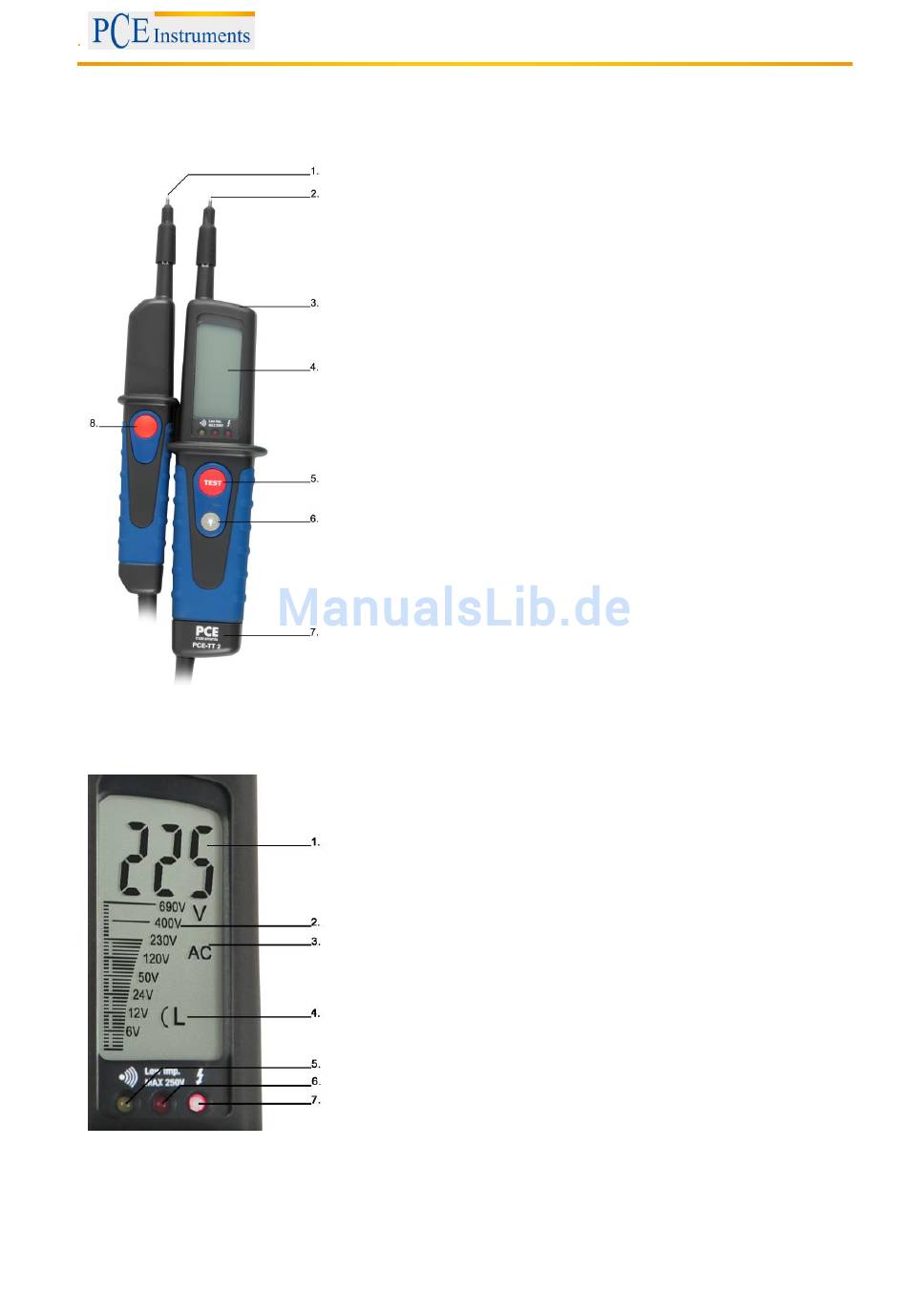

Systembeschreibung
4.1
Gerät
4.2
Display
BETRIEBSANLEITUNG
Prüfspitze – (L1)
1.
2.
Prüfspitze + (L2)
3.
Messpunktbeleuchtung
4.
LCD-Anzeige
5.
Taster für Niedrigimpedanztest (L2)
6.
Taste für Messpunktbeleuchtung
7.
Batteriefach
8.
Taster für Niedrigimpedanztest (L1)
1.
3 ½ - stelliges Display
2.
Balkengrafik
3.
AC/DC
4.
Drehrichtungsanzeige
5.
LED für Durchgangsprüfung
6.
LED für Niedrigimpedanztest
7.
LED für 1-polige Phasenprüfung
5
