M K 6

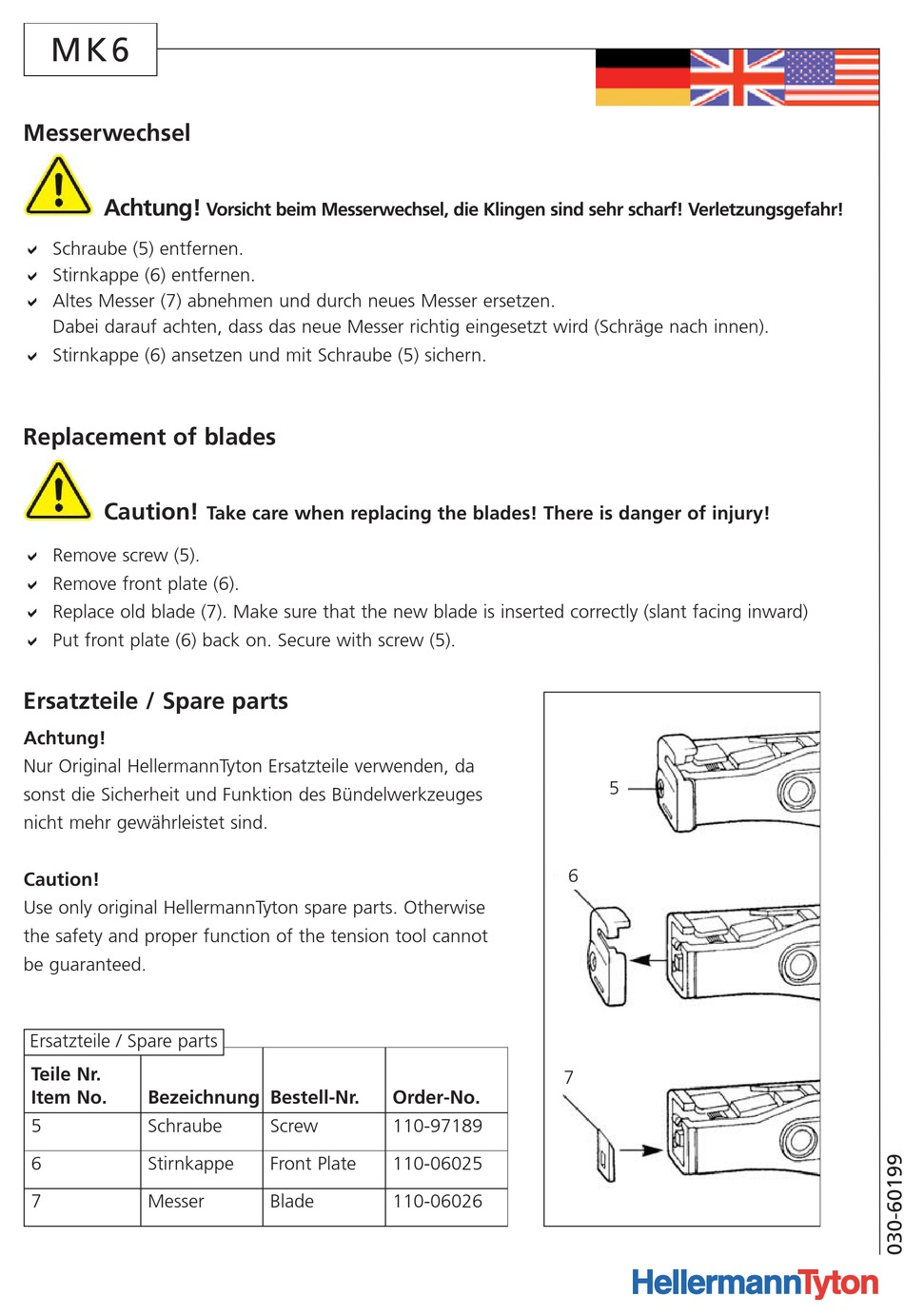

Messerwechsel
Achtung!
a Schraube (5) entfernen.
a Stirnkappe (6) entfernen.
a Altes Messer (7) abnehmen und durch neues Messer ersetzen.
Dabei darauf achten, dass das neue Messer richtig eingesetzt wird (Schräge nach innen).
a Stirnkappe (6) ansetzen und mit Schraube (5) sichern.
Replacement of blades
Caution!
a Remove screw (5).
a Remove front plate (6).
a Replace old blade (7). Make sure that the new blade is inserted correctly (slant facing inward)
a Put front plate (6) back on. Secure with screw (5).
Ersatzteile / Spare parts
Achtung!
Nur Original HellermannTyton Ersatzteile verwenden, da
sonst die Sicherheit und Funktion des Bündelwerkzeuges
nicht mehr gewährleistet sind.
Caution!
Use only original HellermannTyton spare parts. Otherwise
the safety and proper function of the tension tool cannot
be guaranteed.
Ersatzteile / Spare parts
Teile Nr.
Item No.
Bezeichnung Bestell-Nr.
5
Schraube
6
Stirnkappe
7
Messer
Vorsicht beim Messerwechsel, die Klingen sind sehr scharf! Verletzungsgefahr!
Take care when replacing the blades! There is danger of injury!
Screw
Front Plate
Blade
7
Order-No.
110-97189
110-06025
110-06026
5
6
