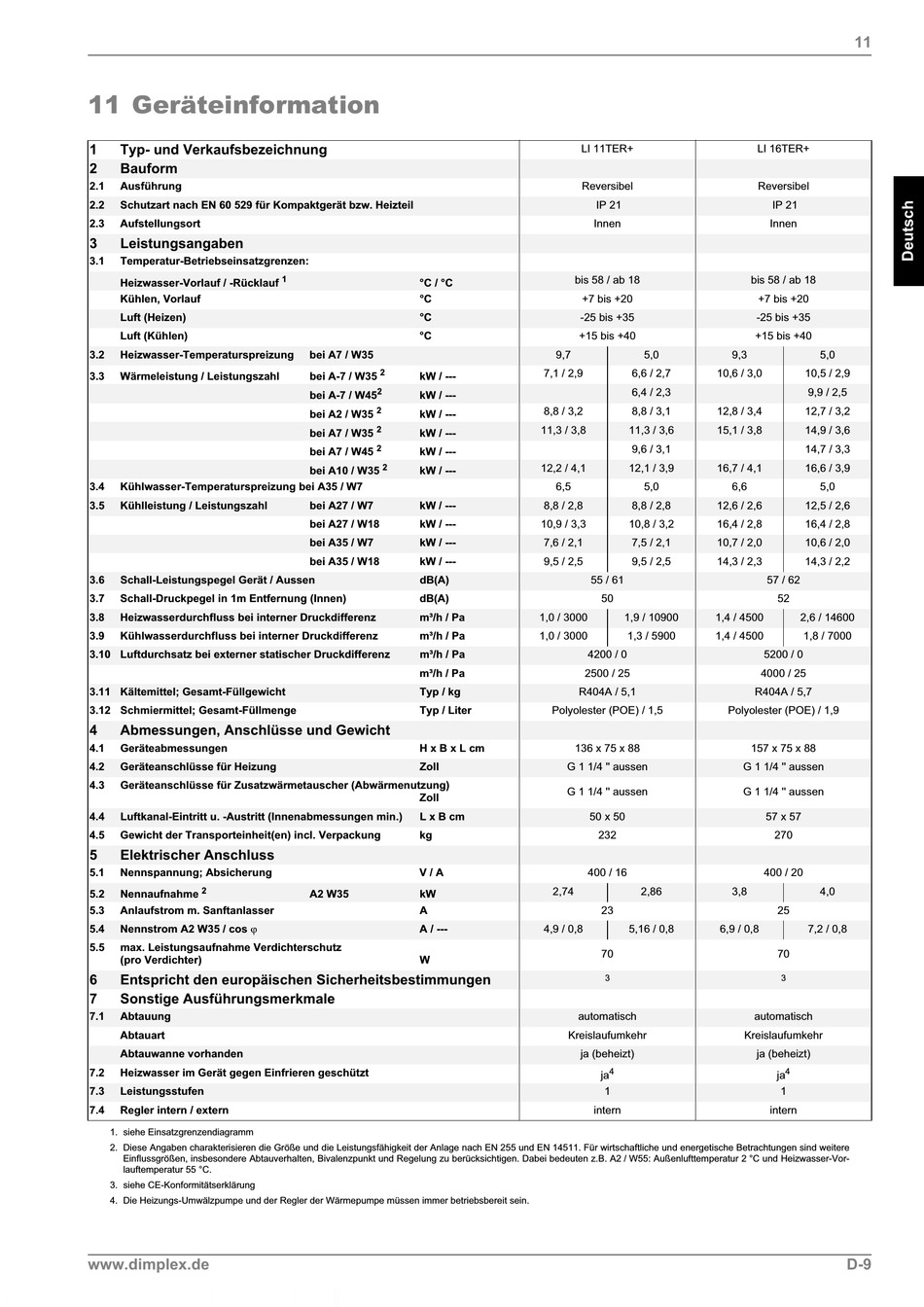

11 Geräteinformation
1 Typ- und Verkaufsbezeichnung
2 Bauform
2.1 Ausführung
2.2 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.3 Aufstellungsort
3 Leistungsangaben
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Kühlen, Vorlauf
Luft (Heizen)
Luft (Kühlen)
3.2 Heizwasser-Temperaturspreizung
3.3 Wärmeleistung / Leistungszahl
3.4 Kühlwasser-Temperaturspreizung bei A35 / W7
3.5 Kühlleistung / Leistungszahl
3.6 Schall-Leistungspegel Gerät / Aussen
3.7 Schall-Druckpegel in 1m Entfernung (Innen)
3.8 Heizwasserdurchfluss bei interner Druckdifferenz
3.9 Kühlwasserdurchfluss bei interner Druckdifferenz
3.10 Luftdurchsatz bei externer statischer Druckdifferenz
3.11 Kältemittel; Gesamt-Füllgewicht
3.12 Schmiermittel; Gesamt-Füllmenge
4 Abmessungen, Anschlüsse und Gewicht
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Geräteanschlüsse für Zusatzwärmetauscher (Abwärmenutzung)
4.4 Luftkanal-Eintritt u. -Austritt (Innenabmessungen min.)
4.5 Gewicht der Transporteinheit(en) incl. Verpackung
5 Elektrischer Anschluss
5.1 Nennspannung; Absicherung
2
5.2 Nennaufnahme
5.3 Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos M
5.4
5.5 max. Leistungsaufnahme Verdichterschutz
(pro Verdichter)
6 Entspricht den europäischen Sicherheitsbestimmungen
7 Sonstige Ausführungsmerkmale
7.1 Abtauung
Abtauart
Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
7.4 Regler intern / extern
1. siehe Einsatzgrenzendiagramm
2. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage nach EN 255 und EN 14511. Für wirtschaftliche und energetische Betrachtungen sind weitere
Einflussgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-Vor-
lauftemperatur 55 °C.
3. siehe CE-Konformitätserklärung
4. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
www.dimplex.de
1
°C / °C
°C
°C
°C
bei A7 / W35
2
bei A-7 / W35 kW / ---
2
bei A-7 / W45 kW / ---
2
bei A2 / W35 kW / ---
2
bei A7 / W35 kW / ---
2
bei A7 / W45 kW / ---
2
bei A10 / W35 kW / ---
bei A27 / W7 kW / ---
bei A27 / W18 kW / ---
bei A35 / W7 kW / ---
bei A35 / W18 kW / ---
dB(A)
dB(A)
m³/h / Pa
m³/h / Pa
m³/h / Pa
m³/h / Pa
Typ / kg
Typ / Liter
H x B x L cm
Zoll
Zoll
L x B cm
kg
V / A
A2 W35 kW
A
A / ---
W
LI 11TER+
Reversibel
IP 21
Innen
bis 58 / ab 18
+7 bis +20
-25 bis +35
+15 bis +40
9,7 5,0
7,1 / 2,9 6,6 / 2,7
6,4 / 2,3
8,8 / 3,2 8,8 / 3,1
11,3 / 3,8 11,3 / 3,6
9,6 / 3,1
12,2 / 4,1 12,1 / 3,9
6,5 5,0
8,8 / 2,8 8,8 / 2,8
10,9 / 3,3 10,8 / 3,2
7,6 / 2,1 7,5 / 2,1
9,5 / 2,5 9,5 / 2,5
55 / 61
50
1,0 / 3000 1,9 / 10900
1,0 / 3000 1,3 / 5900
4200 / 0
2500 / 25
R404A / 5,1
Polyolester (POE) / 1,5
136 x 75 x 88
G 1 1/4 '' aussen
G 1 1/4 '' aussen
50 x 50
232
400 / 16
2,74 2,86
23
4,9 / 0,8 5,16 / 0,8
70
3
automatisch
Kreislaufumkehr
ja (beheizt)
4
ja
1
intern
11
LI 16TER+
Reversibel
IP 21
Innen
bis 58 / ab 18
+7 bis +20
-25 bis +35
+15 bis +40
9,3 5,0
10,6 / 3,0 10,5 / 2,9
9,9 / 2,5
12,8 / 3,4 12,7 / 3,2
15,1 / 3,8 14,9 / 3,6
14,7 / 3,3
16,7 / 4,1 16,6 / 3,9
6,6 5,0
12,6 / 2,6 12,5 / 2,6
16,4 / 2,8 16,4 / 2,8
10,7 / 2,0 10,6 / 2,0
14,3 / 2,3 14,3 / 2,2
57 / 62
52
1,4 / 4500 2,6 / 14600
1,4 / 4500 1,8 / 7000
5200 / 0
4000 / 25
R404A / 5,7
Polyolester (POE) / 1,9
157 x 75 x 88
G 1 1/4 '' aussen
G 1 1/4 '' aussen
57 x 57
270
400 / 20
3,8 4,0
25
6,9 / 0,8 7,2 / 0,8
70
3
automatisch
Kreislaufumkehr
ja (beheizt)
4
ja
1
intern
D-9
