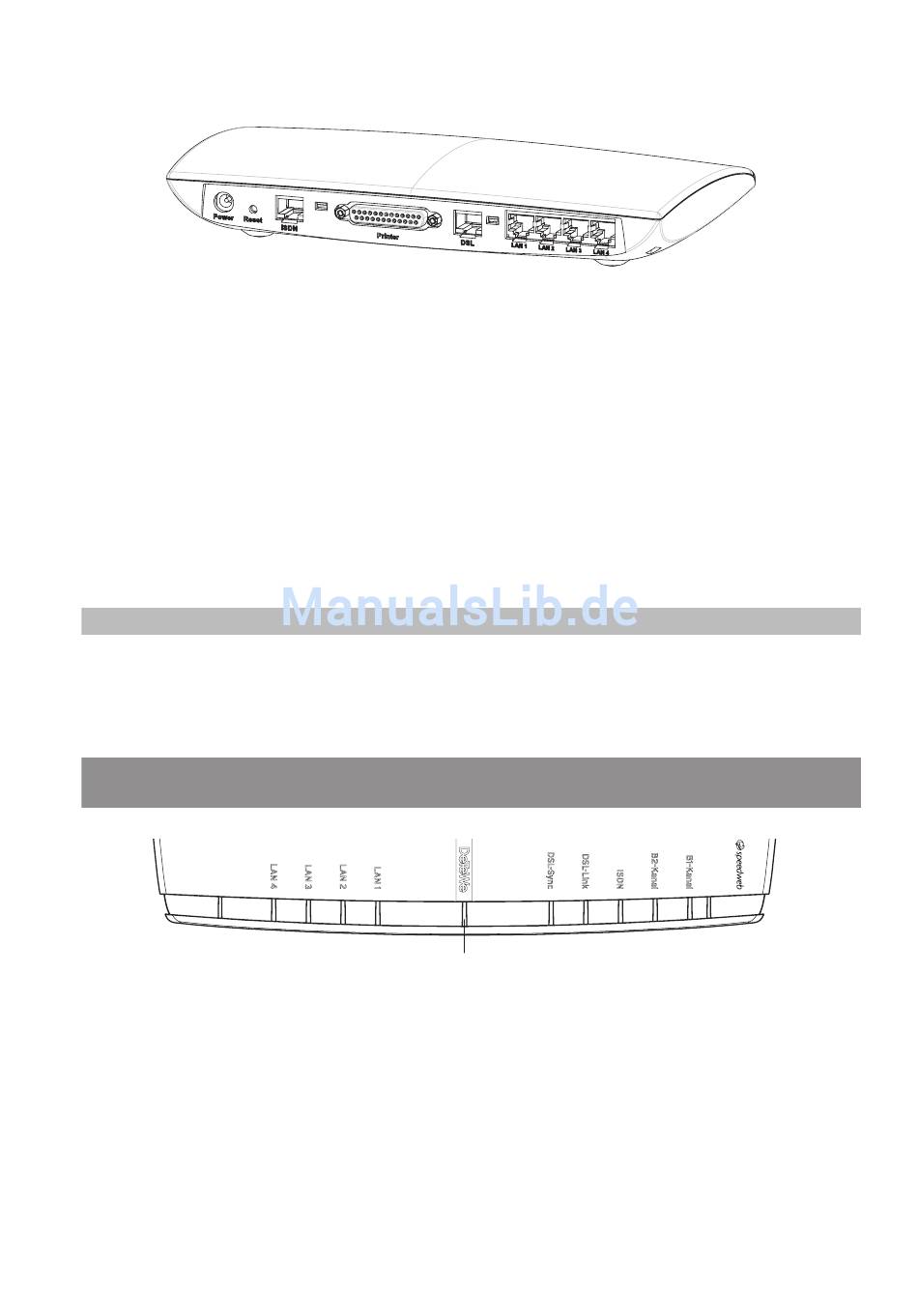

Umgang mit dem OpenComNet 20
• Power
: Schließen Sie hier das Steckernetzteil an.
•
: Diese Taste veranlasst den Neustart des Routers, Sie haben zwei Möglichkeiten:
RESET
• Taste kurz gedrückt führte einen Neustart aus
• Taste länger als 20 Sekunden gedrückt setzt das Gerät in den Auslieferungszustand zurück.
Lassen Sie dann die Taste los und warten Sie bis die Werkseinstellungen geladen sind.
•
: Verbinden Sie diesen Anschluss mit dem NTBA.
ISDN
•
: Schließen Sie hier einen Netzwerk-Drucker an (Länge des Kabels < 3m).
Printer
•
DSL
: Verbinden Sie diesen Anschluss mit dem Splitter Ihres Netzbetreibers.
...
Schließen Sie hier Ihre PCs an. Verwenden Sie dazu Standard-Cat. 5 - Netzwerkkabel
• LAN 1
4
(nur geschirmte Ausführung verwenden) mit RJ45 Steckern. Sie können Crossover- und Parallel-
Kabel gleichermaßen einsetzen.
Hinweis
Jeder LAN Anschluss (LAN) kann zur Erweiterung des Netzwerkes verwendet werden. Dieses wird
automatisch als „UPLINK" erkannt. Die Zusammenschaltung erfolgt mit Standard-Cat. 5 - Netzwerk-
kabeln.
Bedeutung der Leuchtdioden
Die Leuchtdioden an der Oberseite des OpenComNet 20 haben folgende Bedeutung:
•
bzw.
B1-Kanal
B2-Kanal
•
leuchtet: ... wenn das ISDN-Kabel richtig installiert wurde.
ISDN
•
DSL-Link
leuchtet: ... wenn eine Verbindung zum Internet besteht. Blinkt wenn Datentransfer.
•
leuchtet: ... wenn sich das DSL-Modem synchonisiert hat, blinkt während der
DSL-Sync
Synchonisationsphase.
•
...
leuchtet: Es besteht eine Verbindung zum angeschlossenen PC.
LAN 1
4
...
blinkt: Zwischen dem Router und dem angeschlossenen PC werden Daten übertragen.
LAN 1
4
•
leuchtet, wenn die Stromversorgung vorhanden ist.
(Netz)
Netz
leuchtet: Der entsprechende B-Kanal ist belegt. Blinkt bei Datentransfer.
