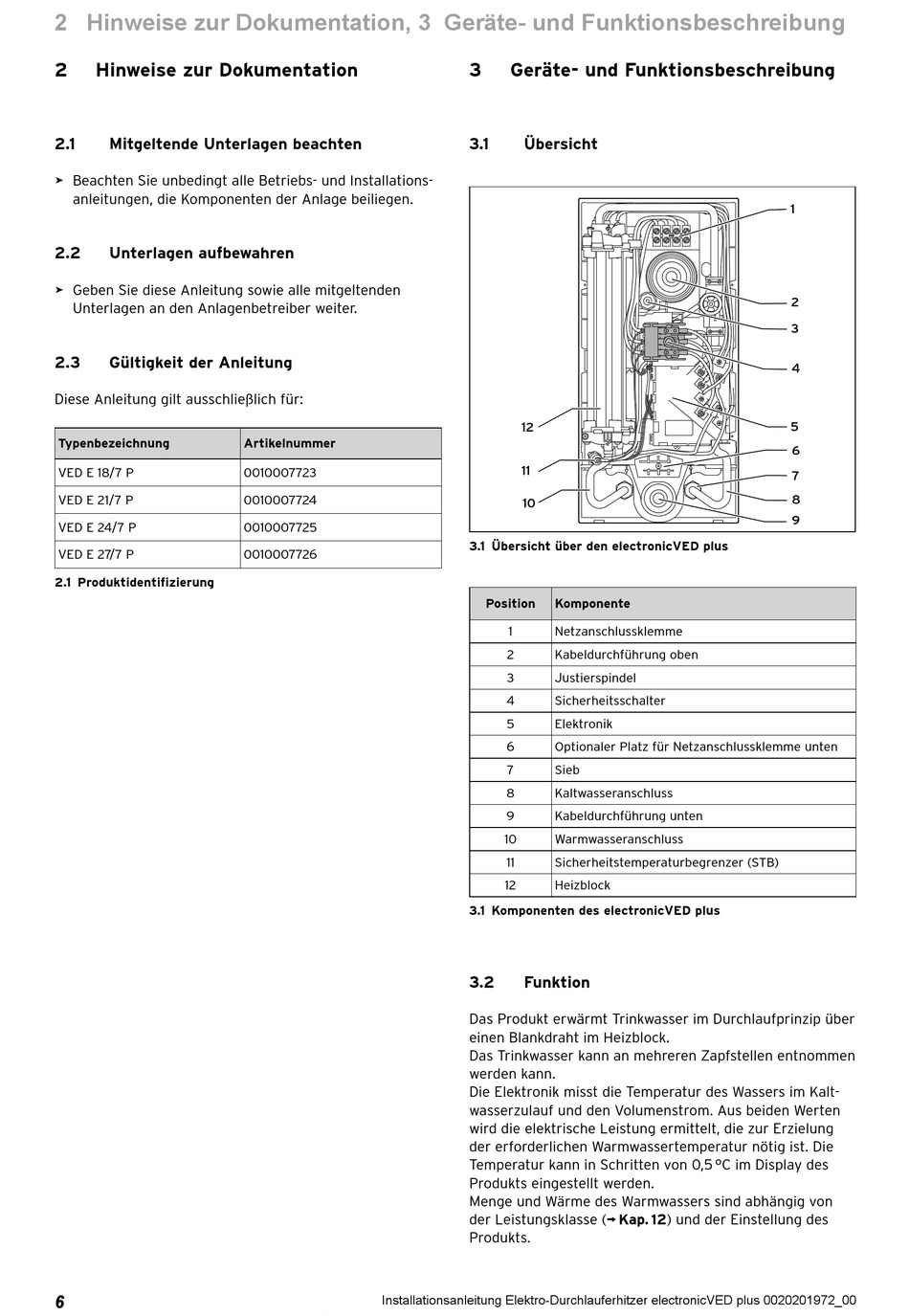

2 Hinweise zur Dokumentation, 3 Geräte- und Funktionsbeschreibung
2

Hinweise zur Dokumentation

2.1

Mitgeltende Unterlagen beachten

> Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

> Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagen betreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Typenbezeichnung
VED E 18/7 P
VED E 21/7 P
VED E 24/7 P
VED E 27/7 P
2.1 Produktidentifizierung
6
Artikelnummer
0010007723
0010007724
0010007725
0010007726
Installationsanleitung Elektro-Durchlauferhitzer electronicVED plus 0020201972_00
3 Geräte- und Funktionsbeschreibung
3.1 Übersicht
12
11
10
3.1 Übersicht über den electronicVED plus
Position Komponente
1 Netzanschlussklemme
2 Kabeldurchführung oben
3 Justierspindel
4 Sicherheitsschalter
5 Elektronik
6 Optionaler Platz für Netzanschlussklemme unten
7 Sieb
8 Kaltwasseranschluss
9 Kabeldurchführung unten
10 Warmwasseranschluss
11 Sicherheitstemperaturbegrenzer (STB)
12 Heizblock
3.1 Komponenten des electronicVED plus
3.2

Funktion

Das Produkt erwärmt Trinkwasser im Durchlaufprinzip über
einen Blankdraht im Heizblock.
Das Trinkwasser kann an mehreren Zapfstellen entnommen
werden kann.
Die Elektronik misst die Temperatur des Wassers im Kalt-
wasserzulauf und den Volumenstrom. Aus beiden Werten
wird die elektrische Leistung ermittelt, die zur Erzielung
der erforderlichen Warmwassertemperatur nötig ist. Die
Temperatur kann in Schritten von 0,5 °C im Display des
Produkts eingestellt werden.
Menge und Wärme des Warmwassers sind abhängig von
der Leistungsklasse (¬ Kap. 12) und der Einstellung des
Produkts.
1
2
3
4
5
6
7
8
9
