4 Installation
> Spülen Sie vor der Installation die Kalt wasserleitungen
sorgfältig durch.

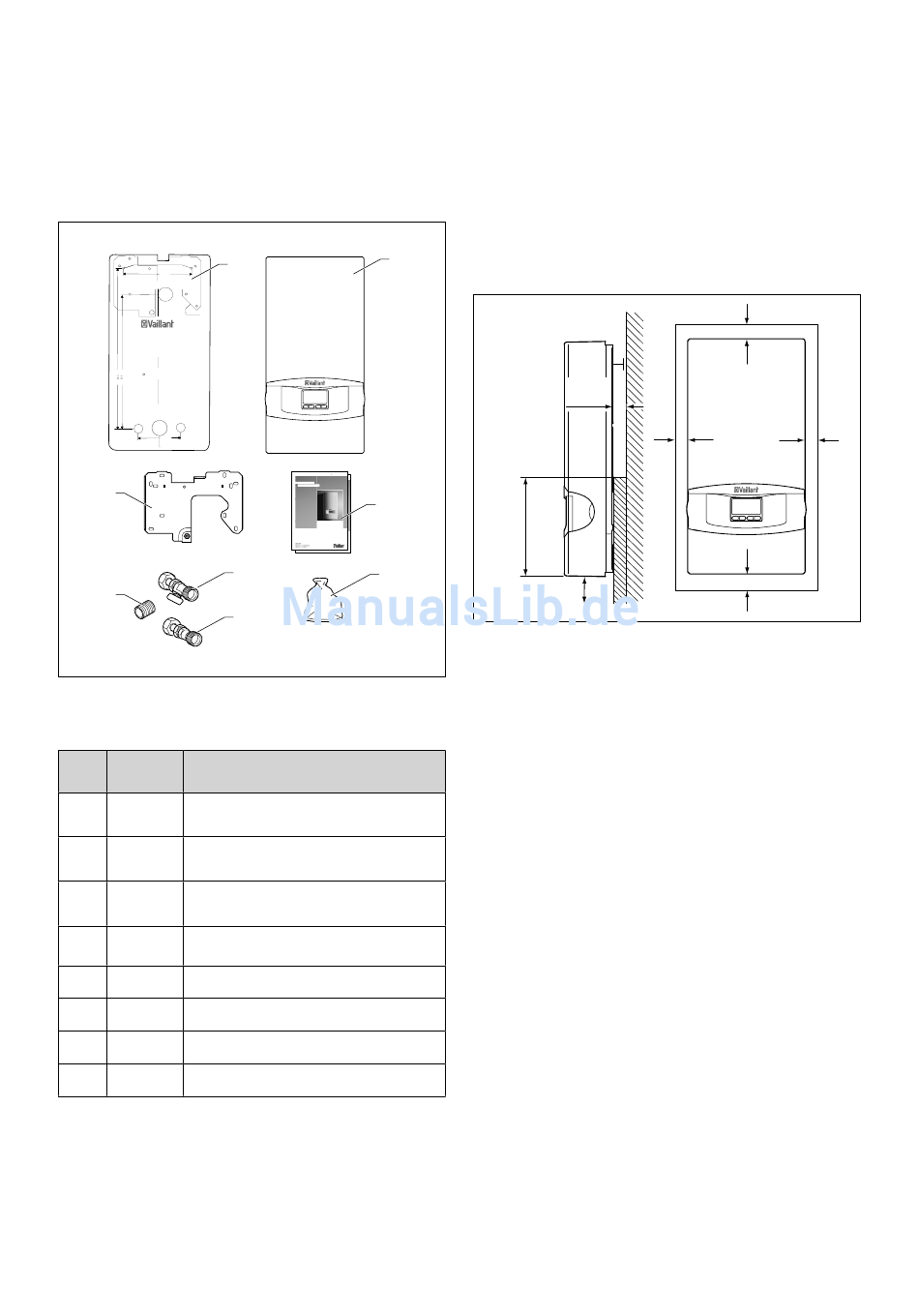

4.1 Lieferumfang prüfen
8
Befestigungspunkte
170
Elektroanschluss oben
Montageblech
Montageschablone
für VED
bei Bedarf:
zus. Befestigungspunkt Rückwand
Elektroanschluss
unten
100
Kaltwasseranschluss
Warmwasseranschluss
7
6
4.1 Lieferumfang
> Prüfen Sie den Lieferumfang auf Voll ständigkeit.
Pos. Anzahl Bezeichnung
Elektro-Durchlauferhitzer
1 1
electronicVED plus
Betriebsanleitung und
2 1
Installationsanleitung
Beutel mit Befestigungsmaterial (2 Schrau-
3 1 ben, 2 Dübel, 1 Dichtung, 1 Spezial-Befesti-
gungsschraube)
Kaltwasseranschlussstück R 1/2 mit Kaltwas-
4 1
ser-Absperrventil
5 1 Warmwasseranschlussstück R 1/2
6 2 Doppelnippel
7 1 Montageplatte
8 1 Montageschablone
4.1 Lieferumfang
0020201972_00 Elektro-Durchlauferhitzer electronicVED plus Installationsanleitung
1
Betriebsanleitung
Betriebsanleitung
Für den Betreiber
Betriebsanleitung
Für den Betreiber
Betriebsanleitung
2
electronicVED plus
Elektro-Durchlauferhitzer VED
electronicVED plus
Elektro-Durchlauferhitzer VED
DE, AT
DE, AT
Publisher / Manufacturer
Publisher / Manufacturer
4
3
5
4.2 Installationsort prüfen
Das Produkt entspricht den Sicherheits vorschriften für den
Schutzbereich 1 und kann auch über Badewannen oder im
Dusch bereich montiert werden.
> Montieren Sie das Produkt möglichst in der Nähe der
Zapfstellen, die am häufigsten verwendet werden.
4.3 Erforderliche Abstände
E
D
C
4.2 Mindest- und Maximalabstände
Legende
A mindestens 50 mm
B mindestens 50 mm
C mindestens 120 mm
D mindestens 130 mm
E maximal 22 mm
Die Auflagefläche des Produkts an der Wand muss im
unteren Bereich des Produkts (D) eben sein.

Installation 4

A
B
B
C
7
