LANCOM 1722 VoIP
Kapitel 11: Anhang

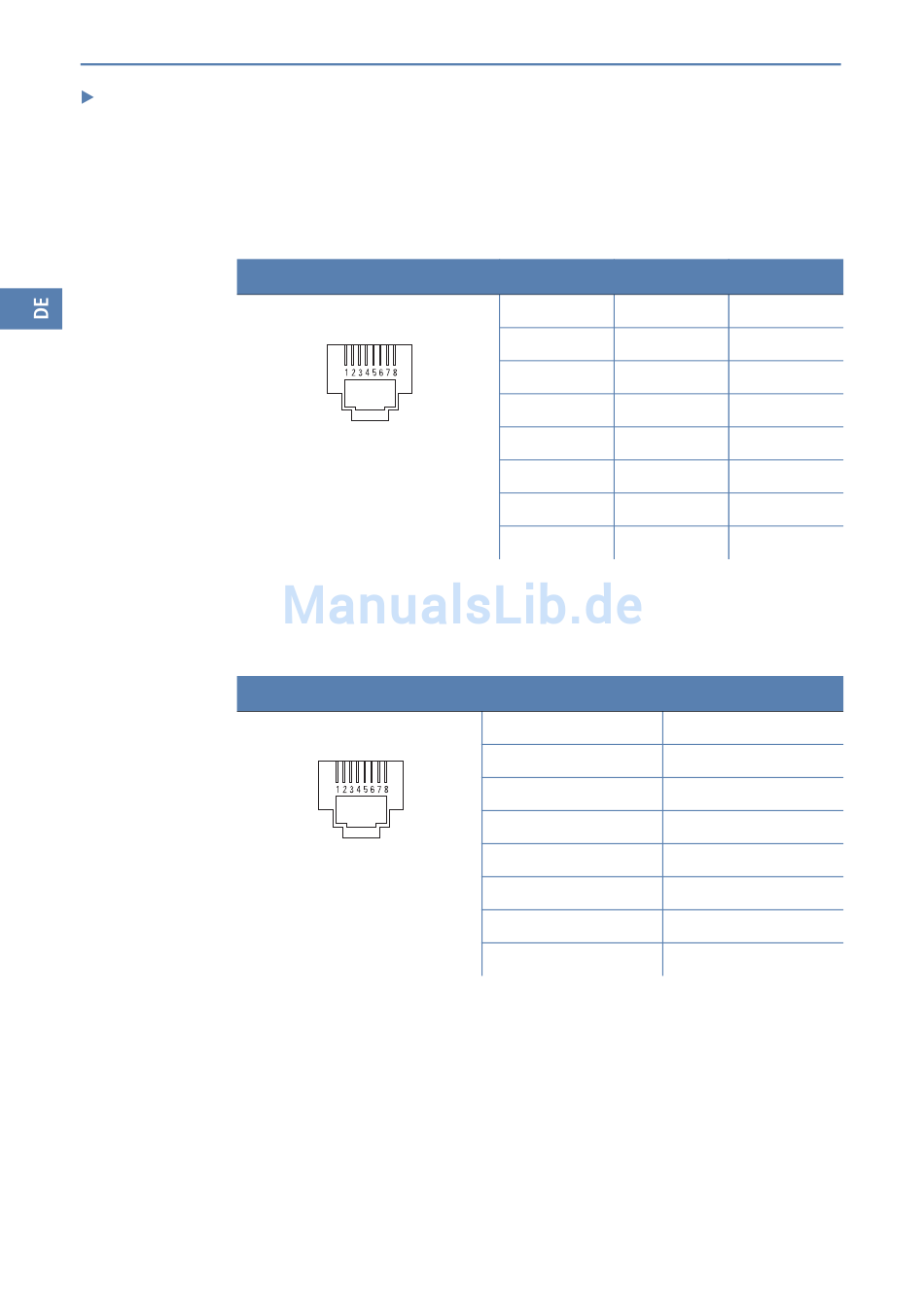

11.2.3

ISDN 2-Schnittstelle

8-polige RJ45-Buchse, entsprechend ISO 8877, EN 60603-7, belegt als ISDN-
NT zum direkten Anschluss von ISDN-Endgeräten
11.2.4 Ethernet- Schnittstellen 10/100Base-T
8-polige RJ45-Buchsen, entsprechend ISO 8877, EN 60603-7
132
Steckverbindung
Steckverbindung
Pin Leitung
1 –
2 –
3 R+
4 T+
5 T-
6 R-
7 –
8 –
Pin
1
2
3
4
5
6
7
8
IAE
–
–
2a
1a
1b
2b
–
–
Leitung
T+
T-
R+
–
–
R-
–
–
