Bauteile - Nautilus E626 Aufbauanleitung / Benutzerhandbuch

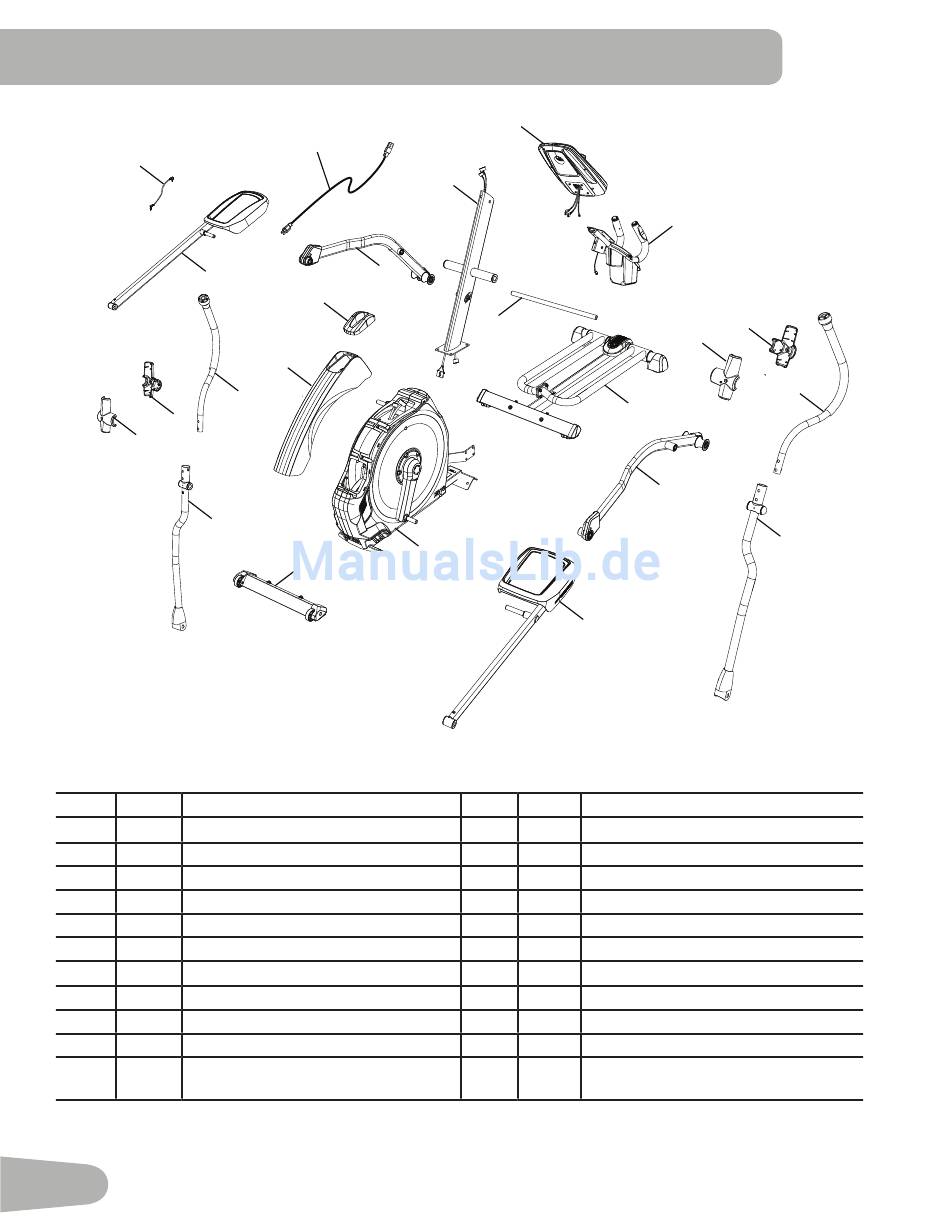

TEILE
21
19
6
5
14
Zur Erleichterung des Aufbaus sind alle rechten Bauteile mit R und alle linken Bauteile mit L gekennzeichnet.
Artikel Menge Bezeichnung
1 1 Konsolenstange
2 1 Konsole
3 1 Fester Handgriff
4 1 Linke obere Griffstange
5 2 Abdeckung Handgriff außen
6 2 Abdeckung Handgriff innen
7 1 Schiene
8 1 Drehlager Bewegungsarm
9 1 Linker Fuß
10 1 Linke untere Griffstange
11 1 Linkes Pedal
8
20
18
17
16
15
13
2
1
8
12
11
Artikel Menge Bezeichnung
12 1 Rahmen
13 1 Vorderer Stabilisator
14 1 Rechte untere Griffstange
15 1 Rechte obere Griffstange
16 1 Obere Blende
17 1 Abdeckkappe
18 1 Rechter Fuß
19 1 Rechtes Pedal
20 1 Stromkabel
21 1 MP3-Kabel
22 1 Silikonschmiermittel, Flasche (nicht
3
5
6
4
7
9
10
abgebildet)
