1. DK - Produktinformation

EXHAUSTO tagventilator DTH anvendes til transport af luft i indblæsnings- og
udsugningsanlæg.

1.1 Konstruktion

Beskrivelse EXHAUSTO tagventilator DTH har horisontalt afkast og fås i følgende 1-fasede
motorvarianter (EC er betegnelsen for EC motorer med indbygget EC-styring):
Tagventilatoren er udført af korrosionsbestandigt støbt aluminium. Der er monteret
rustfrit net som finger- og fuglebeskyttelse.
DTH er forsynet med en gummiring på studsen for vibrationsfri montage og ventilatoren
må IKKE fastspændes til taggennemføringen/ventilationskanalen.

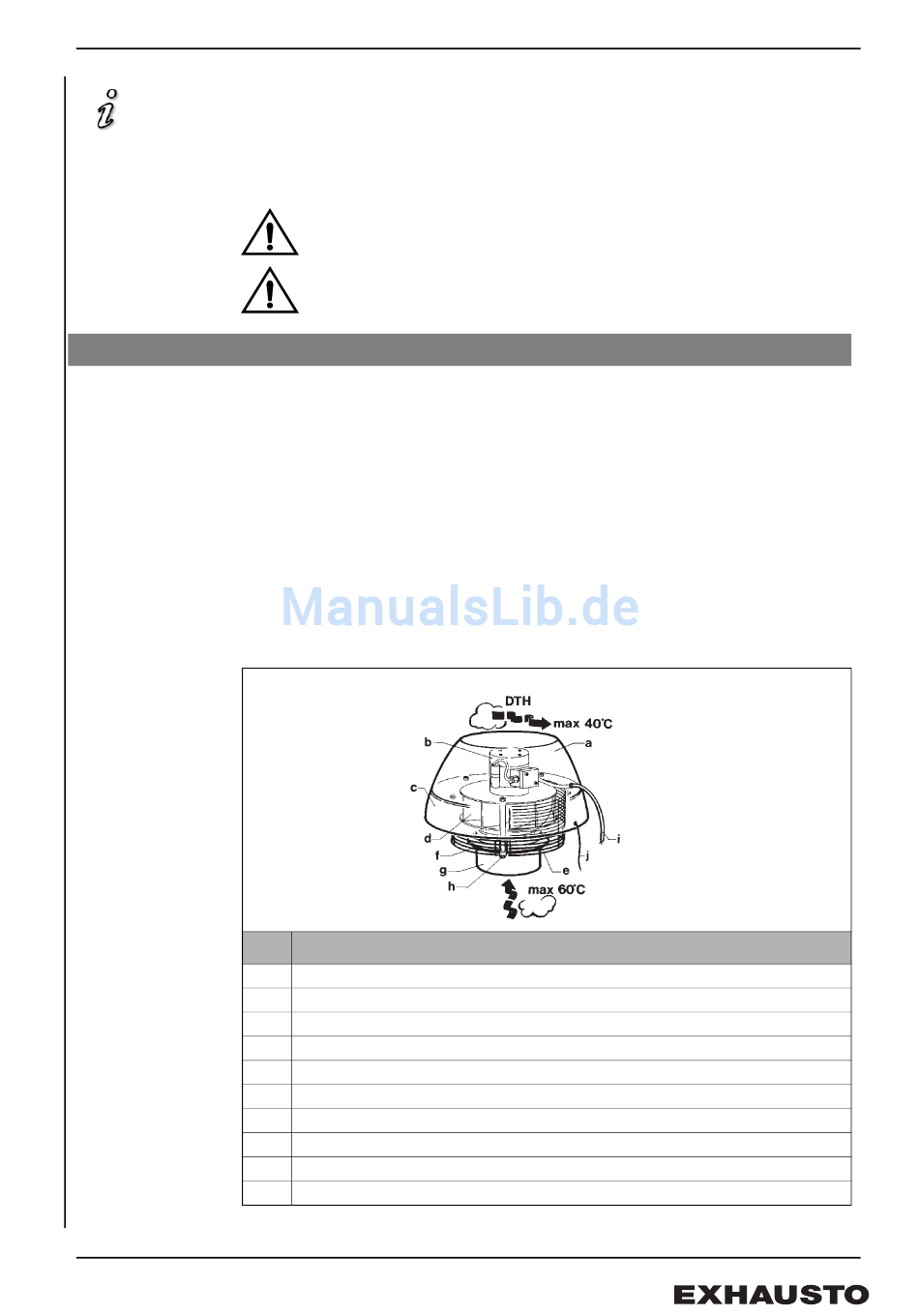

Hovedkomponenter
a
b
c
d
e
f
g
h
i
j
Ventilatoren må ikke anvendes til transport af faste partikler, eller hvor
der er risiko for eksplosive gasarter.
Ventilatoren må ikke startes med afmonteret beskyttelsesgitter.
• DTH160-4-1
• DTH200-4-1
• DTH250-4-1EC
• DTH315-4-1EC
• DTH400-4-1EC
Pos.
Hat
Motor
Ledeplade
Centrifugalhjul
Net
Gummiring
Underdel med studs
Bolte
Tilslutningskabel
Sikkerhedswire (ekstra tilbehør)
