1. Produktinformation

1.1 Bezeichnungen in der Anleitung

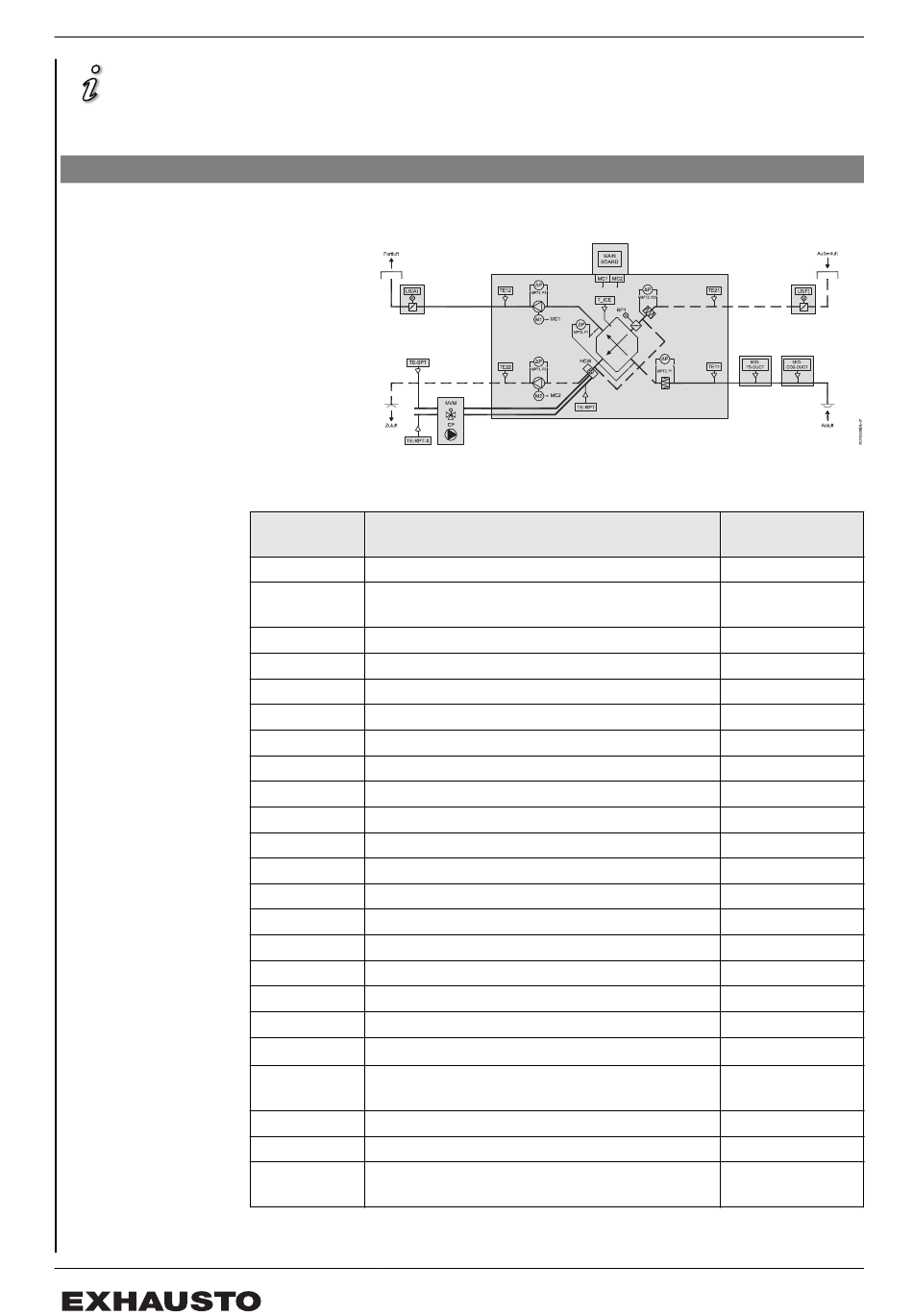

1.1.1 Prinzipskizze

Bauteil
HCW Wasserheizregister
TE-RPT Temperaturfühler am Rücklaufrohr des Was-
serheizregisters (intern)
MPT1, P1 Luftmengenregelung, Abluft
MPT1, P2 Luftmengenregelung, Zuluft
MPT2, P1 Filterwächter, Abluft
MPT2, P2 Filterwächter, Außenluft
MPT3, P1 Eiserfassung
LS(F)/LS(F)R Absperrklappe Außenluft
LS(A)/LS(A)R Absperrklappe Fortluft
BP1 Bypassklappe
M1 Abluftmotor
M2 Zuluftmotor
MC1 Motorregler, Motor 1
MC2 Motorregler, Motor 2
TE11 Temperaturfühler, Abluft
TE12 Temperaturfühler, Fortluft
TE21 Temperaturfühler, Außenluft
TE22 Temperaturfühler, Zuluft
T Temperaturfühler für Eis im Wärmetauscher
ice
Hauptplatine Anschlußkasten für MVM, CP und TE-RPT-X
und TE-SPT
MVM Motorventil
CP Umwälzpumpe
TE-SPT Temperaturfühler am Vorlaufrohr des Heizre-
gisters
Funktion
6/36
Produktinformation
Standard/Zube-
hör
Standard
Standard
Zubehör
Zubehör
Zubehör
Zubehör
Zubehör
Standard
Zubehör
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Zubehör
Zubehör
Standard
