3004420-2016-02-11

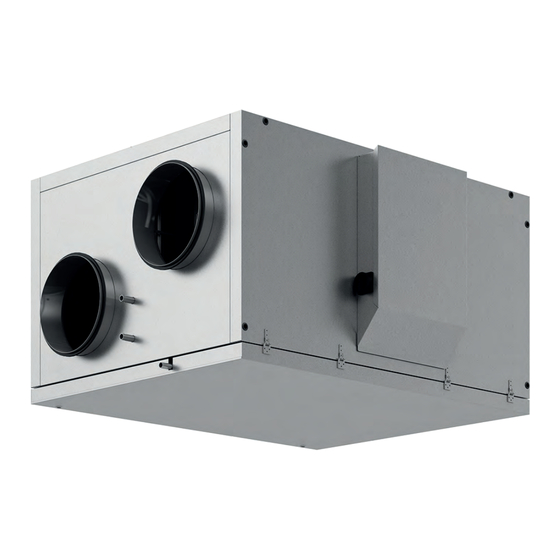

VEX140 Ceiling HCW
mit EXact2-Automatik
Produktinformation.......................................Abschnitt 1 + 6
Mechanische Montage.................................Abschnitt 2 + 3
El-Installation................................................Abschnitt 4
Wartung........................................................Abschnitt 5
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
Das Gerät umfaßt bei Lieferung
(Werksmontiert):
Kreuzstromtauscher mit Standardtemperaturwirkungsgrad
Kreuzstromtauscher mit hohem Temperaturwirkungsgrad
Luftmengeregelung, AFC
Gemäss VDI 6022 begutachtet und zugelassen.
Filterüberwachung, MPTF
Druckgestützter Vereisungsschutz, DEP
M5-Kompaktfilter, FP
F7-Kompaktfilter, FP
Als Einzelteile mitgeliefert Zubehör:
stck. Bedieneinheit, HMI
Motorventil, MVM ______K
-Wert
vs
Absperrklappe, LS315-24, (LSA für Fortluft)
Absperrklappe, LS315-24, (LSF für Außenluft)
Absperrklappe, LSR315-24, mit
Rückstellfeder (LSAR für Fortluft)
Absperrklappe, LSR315-24, mit
Rückstellfeder (LSFR für Außenluft)
stck. Brandthermostat, BT40
stck. Brandthermostat, BT50
stck. Brandthermostat, BT70
stck. Konstantdruckregelung, MPT-DUCT
Bewegungsmelder, MIO-PIR
Feuchtefühler, MIO-RH
CO
-fühler, MIO-CO2-DUCT
2
CO
-fühler, MIO-CO2-ROOM
2
Temperatursensor, MIO-TS-DUCT
Temperatursensor, MIO-TS-ROOM
Regelung einer externen Kühleinheit, MXCU
Beschläge für Aufhängung
TS-RPT-X
Produktionsauftrag Nr.:
Verkaufsauftrag Nr.:
Originalbetriebsanleitung
VEX140C_HCW
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX100 Serie
Inhaltszusammenfassung für Exhausto VEX100 Serie
- Seite 1 Beschläge für Aufhängung TS-RPT-X Produktionsauftrag Nr.: Verkaufsauftrag Nr.: Produktinformation........Abschnitt 1 + 6 Mechanische Montage.........Abschnitt 2 + 3 El-Installation..........Abschnitt 4 Wartung............Abschnitt 5 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Inhaltsverzeichnis
3004420-2016-02-11 1. Produktinformation 1.1. Bezeichnungen in der Anleitung................6 Prinzipskizze....................6 1.2. Anwendung......................7 1.3. Anforderungen an die Umgebung................7 1.3.1. Platzbedarf.......................7 1.3.2. Anforderungen an die Decke................8 1.3.3. Kondensatabfluss.....................8 1.3.4. Anforderungen an das Kanalsystem..............8 1.4. Beschreibung......................9 1.4.1. Aufbau des VEX-Geräts..................9 1.4.2. Bauteile des VEX-Geräts................10 1.5. - Seite 3 3004420-2016-02-11 6.3. Wasserheizsystem....................31 6.3.1. Motorventil MVM ...................31 6.4. Leistungsdiagramm.....................32 6.5. Bestellung von Ersatzteilen................32 6.6. Umweltdeklaration....................33 3/36...
-
Seite 4: Symbole, Begriffe Und Warnhinweise
Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des VEX- Geräts wird durch Befolgen der Anweisungen dieser Betriebsanleitung erzielt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen die Weisungen und Anweisungen dieser Betriebsanleitung zurückzuführen sind. - Seite 5 VEX-Gerät gearbeitet wird. Typenschild Das Typenschild des VEX-Geräts enthält folgen- de Angaben: ● VEX-Gerät Typ (1) ● Produktionsnummer (2) Hinweis Halten Sie bitte die Produktionsnummer bei Anfragen jeder Art über das Pro- dukt bei EXHAUSTO bereit. 5/36...
-
Seite 6: Produktinformation
Produktinformation 3004420-2016-02-11 1. Produktinformation 1.1 Bezeichnungen in der Anleitung Prinzipskizze Bauteil Funktion Standard/Zubehör Wasserheizregister Standard TE-RPT Temperaturfühler am Rücklaufrohr des Was- Standard serheizregisters (intern) MPT1, P1 Luftmengenregelung, Abluft Zubehör MPT1, P2 Luftmengenregelung, Zuluft Zubehör MPT2, P1 Filterüberwachung, Abluft Zubehör MPT2, P2 Filterüberwachung, Außenluft Zubehör MPT3, P1... -
Seite 7: Anwendung
Zubehör sen des Wasserheizregisters 1.2 Anwendung Komfortlüftung Das VEX-Gerät von EXHAUSTO wird für Lüftungsaufgaben im Bereich Komfortlüf- tung eingesetzt. Temperatureinsatzbereich des Geräts - siehe den Abschnitt "Technische Daten". Verbotene Anwen- Das VEX-Gerät darf nicht zum Transport von Festpartikeln oder in Bereichen mit dungsbereiche Risiko für explosive Gase benutzt werden. -
Seite 8: Anforderungen An Die Decke
● Wärme-/Kälteverlust Kondens Bei sehr hoher Luftfeuchte in der Fortluft/im Außenluftkanal kann es zu Kondens- bildung im Fortluftkanal kommen. EXHAUSTO empfiehlt, dass auch ein Kondensa- tabfluss an der tiefsten Stelle der Kanäle errichtet wird. Frischlufteinlass Der Frischlufteinlass ist mit ausreichend niedriger Luftgeschwindigkeit zu bemes- sen, so dass Regen und Schnee nicht in das Kanalsystem gelangen. -
Seite 9: Beschreibung
Produktinformation 3004420-2016-02-11 1.4 Beschreibung 1.4.1 Aufbau des VEX-Geräts Die folgenden Abbildungen zeigen eine Übersicht über den Aufbau des VEX-Geräts für eine Links- und eine Rechtsausführung (gezeigt ohne Tür). 20 21 2,1,A 1,2,A 2,2,A 1,1,A Left 2,1,A 1,2,A 2,2,A 1,1,A Right Pos. -
Seite 10: Bauteile Des Vex-Geräts
Produktinformation 3004420-2016-02-11 Pos. Bauteil Funktion Bypaßklappe mit Motor Bei Betrieb mit Wärmerückgewinnung ist die Bypaßklappe ge- schlossen, so dass die Luft durch den Kreuzstromtauscher ge- leitet wird. Bei Bypassbetrieb ist die Klappe offen, und die Luft wird an dem Wärmetauscher vorbeigeleitet. Stutzen 1,1,A Stutzen für Abluft. -
Seite 11: Hauptabmessungen
Produktinformation 3004420-2016-02-11 1.5 Hauptabmessungen VEX140C, Links Die Hauptabmessungen des Gerätes gehen aus der folgenden Abbildung hervor: 2,1,B 1,2,B 2,1,A 1,2,A 1,1,A ø16/ø18 2,2,A 1,1,B 2,2,B 95** 1,2,A 2,1,A 1,1,A 2,2,A 1426 2,2,B 1,1,B 1,1,A 2,2,A Von oben gesehen ½" 1,2,A 2,1,A 1,2,B 2,1,B... - Seite 12 Produktinformation 3004420-2016-02-11 VEX140C, Rechts Die Hauptabmessungen des Gerätes gehen aus der folgenden Abbildung hervor: 1,2,B 1,2,A 2,1,B 2,1,A 2,2,A ø16/ø18 1,1,A 2,2,B 1,1,B 95** 1,2,A 2,1,A 1,1,A 2,2,A 1426 1,1,B 2,2,B 1,1,A 2,2,A Von oben gesehen ½" 1,2,A 2,1,A 2,1,B 1,2,B Hinweis Die Abbildung zeigt sämtliche mögliche Stutzenanschlussmöglichkeiten.
-
Seite 13: Handling
Handling 3004420-2016-02-11 2. Handling 2.1 Auspacken Lieferung Die Lieferung umfasst: ● VEX-Gerät ● Mitgeliefertes Zubehör (geht aus der Ankreuzliste auf der Vorderseite dieser Anleitung hervor). Verpackung Bei der Lieferung ist das Gerät auf einer Einwegpalette befestigt und in Klarsichtfolie verpackt. Hinweis Nach Entfernen der Folie ist das VEX-Gerät gegen Schmutz und Staub zu schützen:... -
Seite 14: Transportmaße
Handling 3004420-2016-02-11 Verfahren Abbildung Gabelhubwagen oder Stapler: Das VEX-Gerät auf der Einwegpalette anhe- ben. ACHTUNG!: Falls die Einwegpalette nicht be- nutzt werden kann, müssen die Gabeln des Hubgeräts eine ausrei- chende Länge haben, um eine Beschädigung des Gerätebodens zu vermeiden. Kran: Das VEX-Ge- rät niemals... -
Seite 15: Transport Mit Reduziertem Gewicht
Handling 3004420-2016-02-11 *) Die Abmessungen sind auf der Basis der exakten Abmessungen des Geräts an- gegeben. 2.2.2 Transport mit reduziertem Gewicht Demontage der War- Wartungstür wie folgt demontieren: ● Die Schrauben lösen. tungstür ● Die Tür öffnen und abheben. Gewichtsreduzie- Das Transportgewicht des Geräts lässt sich durch Demontage der Wartungstüren, rung Ventilatoren und Gegenstromtauscher reduzieren. - Seite 16 Handling 3004420-2016-02-11 Demontage der Ven- tilatoreinheit Schritt Vorgehen Die Festhalteschrauben an der Ausziehschiene entfernen und die Schlaufen für das Motorkabel lö- sen. Die Lüftungseinheit bis zum Anschlag (zwei Schrauben) an der Ausziehschiene herausziehen. Das Motorkabel in der Motorregelung auf der Aus- ziehplatte demontieren und es durch die Gummitül- len zum Motor verlegen.
-
Seite 17: Mechanische Montage
Mechanische Montage 3004420-2016-02-11 3. Mechanische Montage 3.1 Aufstellung Hintergrund Es ist wichtig, dass das VEX-Gerät waagerecht aufgehängt wird (max. +/- 3 mm pro Meter), da dies für das Auffangen und Ableiten von Kondenswasser erforderlich ist. 3.2 Aufhängung des Ceiling-Geräts 3.2.1 Deckenmontage Bemessung Die Befestigung des VEX-Geräts an der Decke ist nach dem Ge- wicht des VEX-Geräts (190 kg) zu bemessen. -
Seite 18: Transportsicherung Motorsektion
Mechanische Montage 3004420-2016-02-11 3.2.2 Transportsicherung Motorsektion Nach Montage des VEX-Geräts an der Decke die Transportsicherung (zwei rote Schrauben) von den jeweiligen Motorsektionen entfernen. DETAIL A DETAIL A 3.2.3 Entnahme der Kreuzstromtauschers Achtung! Die Wartungstür darf erst nach Abschalten des Stromes an der Versorgungstrennung geöffnet werden. -
Seite 19: Kondensatabfluss
Mechanische Montage 3004420-2016-02-11 3.3 Kondensatabfluss Den Kondensatabfluss an einen Bodenabfluss o.dgl. anschließen. Der Kondensatabfluss muss mit einem Geruchverschluss ausge- rüstet sein - siehe unten. Frostrisiko Bei Frostrisiko: Den Kondensatabfluss isolieren und frostfrei hal- ten, eventuell mit einem Heizkabel. Positionierung Die untenstehende Abbildung enthält ein Beispiel, wie das Kondenswasser vom Kondensatabfluss abgeleitet werden kann, sowie die korrekten Abmessungen des Geruchverschlusses. - Seite 20 II - A Rückschlagventil* 3-Wege-Motorventil (MVM) Wasserheizregister (HCW)/ Kaltwasserregister (CCW) III - B Umwälzpumpe * I - AB Druckausgleichsregler* Schmutzfänger* *) Keine EXHAUSTO-Lieferung (siehe auch die technischen Daten in Abschnitt 7). Entlüftung Nachdem das Register im Heizkreis angeschlossen ist: 20/36...
-
Seite 21: Mvm-Ventil
Mechanische Montage 3004420-2016-02-11 ● Das System durch die obere Entlüftungsschraube am Wasserheizregister gründlich entlüften Keine Entlüftung Wenn keine Entlüftung vorhanden ist, besteht Gefahr für stehen- des Wasser im System, welches in kalten Perioden zu Frostspren- gungen führen kann. Montage des Motor- Das Ventil darf nicht mit dem Motor nach unten montiert werden. -
Seite 22: El-Installation
EXact2”: VEX140_HCW_EXact2 3004425-2013-02-05 Anleitung für die El-Installation von VEX140H/V/C mit Wasser- heizregister und EXact2 El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk 22/36... -
Seite 23: Wartung, Hygiene Und Service
Betriebsstatus der Anlage abliest. 5.2 Wartung 5.2.1 Übersicht über Wartungsintervalle Das folgende Schema enthält empfohlene Intervalle für die Wartung des VEX-Geräts. Die Intervalle beziehen sich auf normale Betriebsverhältnisse. EXHAUSTO empfiehlt, dass die Wartung des VEX-Geräts den jeweiligen Betriebsverhältnissen angepasst wird. Bauteil Wie folgt vorgehen... -
Seite 24: Hygiene (Gilt Nur Für Vex100Vdi)
● Die Eurovent-Zertifizering ist nur gültig, wenn Originalfilter verwendet werden. ● Die Verwendung unoriginaler Filter kann zu Leckageproblemen beim VEX-Ge- rät sowie zu reduzierter Filtrierfunktion führen. ● EXHAUSTO empfiehlt daher, dass das Datum des Filtertausches notiert wird, damit sich einfach kontrollieren lässt, ob die Filtertauschintervalle eingehalten wurden. -
Seite 25: Reinigung Des Heizregisters
Wartung, Hygiene und Service 3004420-2016-02-11 5.4.3 Reinigung des Heizregisters Schritt Vorgehen Die Stromversorgung zum Gerät am Versorgungstrenner abschalten, bevor die Türen geöffnet werden. Heizregister staubsaugen. Kontrollieren, dass die Lamellen des Heizregisters nicht deformiert sind. Die Lamellen sind scharfkantig! Reinigung des Heizregisters Schritt Vorgehen Die Stromversorgung zum Gerät am Versorgungstrenner abschalten,... -
Seite 26: Reinigung Des Kreuzstromtauschers
Wartung, Hygiene und Service 3004420-2016-02-11 5.4.4 Reinigung des Kreuzstromtauschers Schritt Vorgehen Die Stromversorgung zum Gerät am Versorgungstrenner abschalten, bevor die Tür geöffnet wird. Das Kondensspritzblech entfernen. Den Stecker am Bypassmotor demontieren. Den Splint unter dem Ste- cker mit einem Schraubenzieher unten halten, siehe Fotos: Den Tice-Fühler vom Kreuzstromtauscher demontieren (siehe evtl. - Seite 27 Wartung, Hygiene und Service 3004420-2016-02-11 Schritt Vorgehen Bypaßmotor montieren. Die Klappe muss in der gleichen Position stehen wie bei der Demontage (Jalousie voll geöffnet). Die Jalousie schließen und den Kreuzstromtauscher erneut montieren. Das Sicherheitsseil befestigen und den Verriegelungsbeschlag in Posi- tion schieben.
-
Seite 28: Technische Daten
Technische Daten 3004420-2016-02-11 6. Technische Daten 6.1 Gewicht, Korrosionsklasse, Temperaturbereiche etc. Gewicht Gesamtgewicht des VEX-Geräts 192 kg Türen 2 x 13.5 kg Kreuzstromtauscher 27 kg Ventilatoreinheit 2 x 16.5 kg VEX für Transport durch Öffnungen (ohne Türen, Wärmetauscher 105 kg und Ventilatoreinheit) Korrosionsklasse Korrosionsklasse... - Seite 29 Technische Daten 3004420-2016-02-11 Motorklappe Motorklappe, Typ LS (Absperrklappe) LSR (Absperrklappe mit Rückstellfeder) LS315-24 LSR315-24 Bezeichnung LSA/LSF LSFR Motortyp NM24-F AF-24 Drehzeit 75-150 Sek. öffnen: 150 Sek. schließen: 16 Sek. Schutzart IP42 IP42 Umgebungstemperatur -20 ºC - +50 ºC -30 ºC - +50 ºC Klappentiefe 100 mm 100 mm...
-
Seite 30: Kompaktfilter
Technische Daten 3004420-2016-02-11 6.2 Kompaktfilter Filterdaten, VEX140 Daten Einheit VEX140 Abmessungen: H x B, 1 Stck. pro Luftrichtung mm 490 x 648 490 x 648 Stärke des Kompaktfilters Filterfläche 11.5 Filterklasse Abscheidegrad nach EN779: 2012 Wirkungsgrad (Partikelgröße 0,4μm) Volumenstrom Anfangsdruckverlust Empfohlener Enddruckverlust bei normalem Volumenstrom Temperaturbeständig bis... -
Seite 31: Wasserheizsystem
Anschlussmaße DN15 (½") Lamellenabstand 2,1 mm Zulässige Medientemperatur 5...95°C Empfehlung Es wird empfohlen, eine genaue Berechnung des Heizregisters anhand des Auslegungsprogramms EXselect auf www.exhausto.de durchzuführen. 6.3.1 Motorventil MVM Ventil 1.0 - 4.0 Prüfdruck 1600 kPa 1600 kPa Max. Differenzdruck 100 kPa 200 kPa Zulässige Medientemperatur... -
Seite 32: Leistungsdiagramm
[m Air flow rate Empfehlung Es wird empfohlen, eine genauere Berechnung der Leistung des Geräts anhand des Auslegungsprogramms EXselect auf der Homepage von EXHAUSTO durchzuführen. 6.5 Bestellung von Ersatzteilen Produktionsnum- Bei der Bestellung von Ersatzteilen ist die Produktionsnummer anzugeben. Dadurch mer finden wird gewährleistet, dass korrekte Ersatzteile geliefert werden. -
Seite 33: Umweltdeklaration
Technische Daten 3004420-2016-02-11 6.6 Umweltdeklaration Umweltdokumenta- Das Gerät lässt sich in die einzelnen Produktbauteile demontieren, wenn diese ab- tion genutzt sind und entsorgt werden müssen. Produktbauteile Werkstoff Handling Blechteile Aluzink Wiederverwertung nach Demontage Kondensatwanne Edelstahl Wiederverwertung nach Demontage Bypassklappe, Wärme- Aluminium Wiederverwertung tauscher und Profile... - Seite 34 3004420-2016-02-11 34/36...
