1. Produktinformation

1.1 Bezeichnungen in der Anleitung

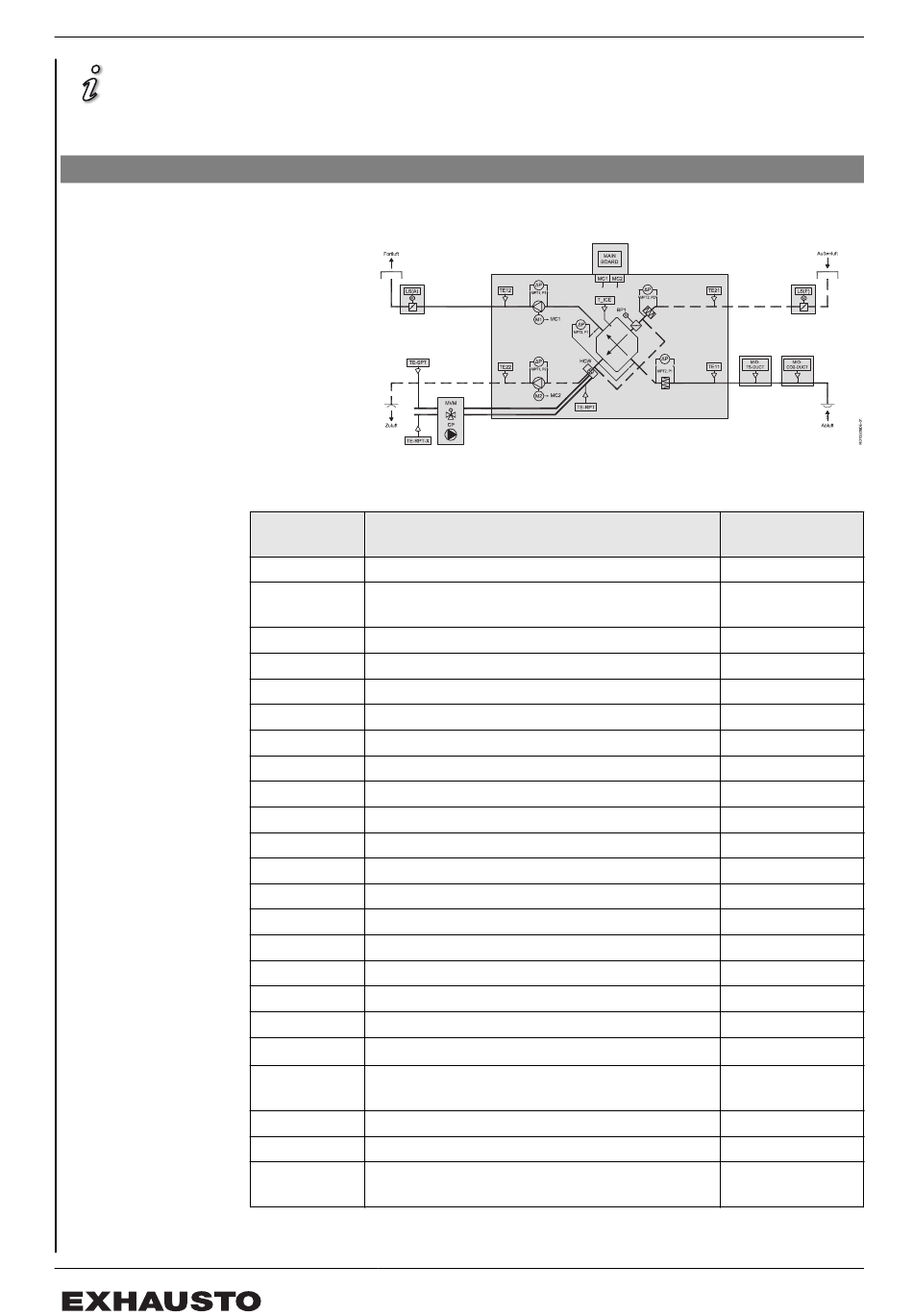

1.1.1 Prinzipskizze

Bauteil
HCW
Wasserheizregister
TE-RPT
Temperaturfühler am Rücklaufrohr des Was-
serheizregisters (intern)
MPT1, P1
Luftmengenregelung, Abluft
MPT1, P2
Luftmengenregelung, Zuluft
MPT2, P1
Filterwächter, Abluft
MPT2, P2
Filterwächter, Außenluft
MPT3, P1
Eiserfassung
LS(F)/LS(F)R Absperrklappe Außenluft
LS(A)/LS(A)R Absperrklappe Fortluft
BP1
Bypassklappe
M1
Abluftmotor
M2
Zuluftmotor
MC1
Motorregler, Motor 1
MC2
Motorregler, Motor 2
TE11
Temperaturfühler, Abluft
TE12
Temperaturfühler, Fortluft
TE21
Temperaturfühler, Außenluft
TE22
Temperaturfühler, Zuluft
T
Temperaturfühler für Eis im Wärmetauscher
ice
Hauptplatine
Anschlußkasten für MVM, CP und TE-RPT-X
und TE-SPT
MVM
Motorventil
CP
Umwälzpumpe
TE-SPT
Temperaturfühler am Vorlaufrohr des Heizre-
gisters
Funktion
6/36
Produktinformation
Standard/Zube-
hör
Standard
Standard
Zubehör
Zubehör
Zubehör
Zubehör
Zubehör
Standard
Zubehör
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Zubehör
Zubehör
Standard
