3003203-2014-04-15

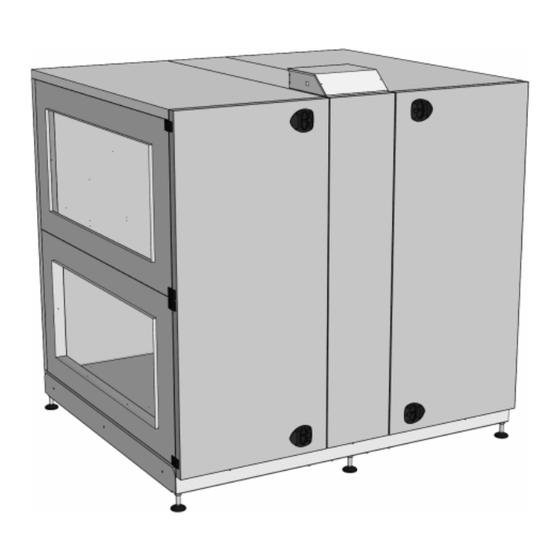

VEX280H
mit Rotationswärmetauscher und EXact-Automatik
Produktinformation.......................................Abschnitt 1 + 6
Mechanische Montage.................................Abschnitt 2 + 3
El-Installation................................................Abschnitt 4
Wartung........................................................Abschnitt 5
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX280_EXact
Das Gerät umfasst bei Lieferung
(Werksmontiert):
VEX280-1
VEX280-2
Gemäss VDI 6022 begutachtet und zugelassen.
Kompaktfilter FP
Taschenfilter FB
Einstellklappe und Spülkammer, TB280
Als Einzelteile mitgeliefertes Zubehör:
Automatische Einstellklappe, TBA280
PWW-Nachheizregister
HCE Elektro-Nachheizregister
Absperrklappe, LS600x140024, (LSA für Fortluft)
Absperrklappe, LS600x140024, (LSF für Außenluft)
Absperrklappe, LSR600x140024, mit Rückstellfeder
(LSFR für Außenluft)
Stck. Brandthermostat, BT40
Stck. Brandthermostat, BT50
Stck. Brandthermostat, BT70
Stck. Bedieneinheit,HMI
Stck. Bewegungsmelder MIO-PIR
Stck. Konstantdruckregelung, MPT-DUCT
Feuchtefühler MIO-RH
CO
-Fühler, MIO-CO2-DUCT
2
CO
-Fühler, MIO-CO2-ROOM
2
Temperatursensor, MIO-TS-DUCT
Temperatursensor, MIO-TS-ROOM
Regelung für externe Kühleinheit, MXCU
Produktionsauftrag Nr:
Verkaufsauftrag Nr.:
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX200 Serie
Inhaltszusammenfassung für Exhausto VEX200 Serie
- Seite 1 Regelung für externe Kühleinheit, MXCU Produktionsauftrag Nr: Verkaufsauftrag Nr.: Produktinformation........Abschnitt 1 + 6 Mechanische Montage.........Abschnitt 2 + 3 El-Installation..........Abschnitt 4 Wartung............Abschnitt 5 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Inhaltsverzeichnis
3003203-2014-04-15 1. Produktinformation 1.1. Übersicht über Varianten..................5 1.2. Bezeichnungen in der Anleitung................7 1.3. Anwendung......................8 1.4. Anforderung an die Umgebung................8 1.4.1. Platzbedarf.......................8 1.4.2. Anforderungen an die Unterlage..............8 1.4.3. Anforderungen an das Kanalsystem..............9 1.5. Beschreibung......................9 1.5.1. Aufbau des VEX-Geräts..................9 1.6. Hauptabmessungen....................13 VEX280, V1......................13 VEX280, V2......................14 2. -
Seite 3: Symbole, Begriffe Und Warnhinweise
Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des VEX- Geräts wird durch Befolgen der Anweisungen dieser Betriebsanleitung erzielt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen die Weisungen und Anweisungen dieser Betriebsanleitung zurückzuführen sind. - Seite 4 Handgriff benutzen. Typenschild Das Typenschild des VEX-Geräts enthält folgende Angaben: ● VEX-Variante des Geräts (1) ● Produktionsauftragsnummer des Geräts (2) Hinweis Halten Sie bitte die Produktionsnummer bei Anfragen jeder Art über das Pro- dukt bei EXHAUSTO bereit. 4/36...
-
Seite 5: Produktinformation
Produktinformation 3003203-2014-04-15 1. Produktinformation 1.1 Übersicht über Varianten Anordnung von Ventilatoranordnung 1 (V1) Ventilator, Motor (M) und Frequenzwand- ler (FC) Ventilatoranordnung 2 (V2) Elemente Erläuterung Ventilator Kompaktfilter Taschenfilter 1,1,A oder B Stutzen für Abluft 1,2,A oder B Stutzen für Fortluft 2,1,A oder B Stutzen für Außenluft 2,2,A oder B... - Seite 6 Produktinformation 3003203-2014-04-15 Mögliche Stutzenanordnung im Verhältnis zur Ventilatoranordnung und Filtertyp Kompaktfilter Taschenfilter Ventilatoranordnung und Luftstränge Ventilatoranordnung 1, rechts Ventilatoranordnung 1, links Ventilatoranordnung 2, rechts Ventilatoranordnung 2, links 6/36...
-
Seite 7: Bezeichnungen In Der Anleitung
Produktinformation 3003203-2014-04-15 1.2 Bezeichnungen in der Anleitung Die Prinzipskizze zeigt ein VEX-Gerät mit Ventilatoranordnung LINKS. Bauteil Funktion Brandthermostat 40 °C/50 °C (Abluft) BT40/BT50 Brandthermostat 70 °C (Zuluft) BT70 Frequenzumrichter 1 Frequenzumrichter 2 Bedieneinheit Absperrklappe Außenluft/Fortluft Ventilatormotor 1 Ventilatormotor 2 -Fühler, Kanal MIO-CO - DUCT -Fühler, Raum... -
Seite 8: Anwendung
Produktinformation 3003203-2014-04-15 1.3 Anwendung Komfortlüftung Das VEX-Gerät von EXHAUSTO wird für Lüftungsaufgaben im Bereich Komfort- lüftung eingesetzt. Temperatureinsatzbereich des Geräts - siehe den Abschnitt "Technische Daten". Verbotene Anwen- Das VEX-Gerät darf nicht zum Transport von Festpartikeln oder in Bereichen mit dungsbereiche Risiko für explosive Gase benutzt werden. -
Seite 9: Anforderungen An Das Kanalsystem
● Wärme-/Kälteverlust Kondens Bei sehr hoher Luftfeuchte in der Fortluft/im Außenluftkanal kann es zu Kondens- bildung im Fortluftkanal kommen. EXHAUSTO empfiehlt, dass auch ein Konden- satabfluss an der tiefsten Stelle der Kanäle errichtet wird. Kein Kanalan- Falls ein oder mehrere Stutzen nicht an einen Kanal angeschlos-... - Seite 10 Produktinformation 3003203-2014-04-15 VEX200L - V2 1,1,A 1,2,A 2,1,A 2,2,A 13 14 VEX200R - V1 Die folgende Zeichnung zeigt den Aufbau des Geräts (ohne Wartungstüren). 1,1,A 1,2,A 2,1,A 2,2,A 10/36...
- Seite 11 Produktinformation 3003203-2014-04-15 VEX200R - V2 2,1,A 2,2,A 1,1,A 1,2,A 10 11 Pos. Nr. Bauteil Funktion Stutzen 2,1,A Stutzen für Außenluft. Der Stutzen kann auch oben auf dem oder unten im Gerät angeordnet sein (2,1,B) - jedoch nur bei Geräten mit Kompaktfiltern. Absperrklappe LS Absperrklappe - Außenluft, LSF (Zubehör).
- Seite 12 Produktinformation 3003203-2014-04-15 Pos. Nr. Bauteil Funktion Nachheizregister Erwärmt die Zuluft, falls die Wärmerückgewinnung nicht aus- reicht (Zubehör). Stutzen 2,2,A Stutzen für Zuluft. Der Stutzen läßt sich auch unten im Gerät anordnen (2,2,B). HMI-Panel Panel zur Bedienung der Automatik. Ventilatoreinheit Für die Außen-/Zuluft Frequenzumrichter für den Zuluft- Regelt den Ventilator stufenlos.
-
Seite 13: Hauptabmessungen
Produktinformation 3003203-2014-04-15 1.6 Hauptabmessungen VEX280, V1 2160 1900 1400 1400 1400 1400 Die Sockelhöhe ist ab Werk auf 200 mm eingestellt, sie lässt sich jedoch im Intervall 150mm - 240mm einstellen. Hinweis Die Abbildung zeigt sämtliche möglichen Stutzenanordnungen. Mit *) ge- kennzeichnete Stutzenanordnungen sind bei VEX-Geräten mit Taschenfilter nicht möglich. -
Seite 14: Vex280, V2
Produktinformation 3003203-2014-04-15 VEX280, V2 2160 1900 1400 1400 1400 1400 Die Sockelhöhe ist ab Werk auf 200 mm eingestellt, sie lässt sich jedoch im Intervall 150mm - 240mm einstellen. Hinweis Die Abbildung zeigt sämtliche möglichen Stutzenanordnungen. Mit *) ge- kennzeichnete Stutzenanordnungen sind bei VEX-Geräten mit Taschenfilter nicht möglich. -
Seite 15: Handling
Handling 3003203-2014-04-15 2. Handling 2.1 Auspacken Lieferung Die Lieferung umfasst: ● VEX-Gerät ● Mitgeliefertes Zubehör (geht aus der Ankreuzliste auf der Vorderseite dieser Anleitung hervor). Verpackung Bei der Lieferung ist das Gerät auf einer Einwegpalette befestigt und in Klarsichtfolie verpackt. Hinweis Nach Entfernen der Folie ist das VEX-Gerät gegen Schmutz und Staub zu schützen:... -
Seite 16: Hauptabmessungen Der Vex-Sektionen
Handling 3003203-2014-04-15 2.2.2 Hauptabmessungen der VEX-Sektionen Die Abmessungen sind auf der Grundlage der exakten Abmessungen des Geräts an- gegeben. 2.2.3 Transport mit reduziertem Gewicht Gewichtsreduzie- Das Transportgewicht des Geräts lässt sich durch Demontage der Wartungstüren rung und Ventilatoreinheiten reduzieren. 16/36... - Seite 17 Handling 3003203-2014-04-15 Demontage der War- Die Wartungstüren wie folgt demontieren: tungstüren Detail A Detail B ● Beide Türen öffnen. ● Mit einem kleinen Dorn o.dgl. den Stift von unten aus den Scharnieren schla- gen. ● Die Wartungstüren abnehmen. ● Die mittlere Tür anheben ●...
- Seite 18 Handling 3003203-2014-04-15 Demontage der Ven- tilatoreinheit Schritt Vorgehen Die Arretierschrauben an der Ausziehschiene in Richtung Bedienseite entfernen. Die Schlaufen für das Motorkabel und den Messschlauch lösen (Mess- schlauch nur am äußeren Motor). Die Ventilatoreinheit bis zum Anschlag (eine Schraube an der Auszieh- schiene auf jeder Seite) herausziehen.
-
Seite 19: Mechanische Montage
Mechanische Montage 3003203-2014-04-15 3. Mechanische Montage 3.1 Aufstellung des Geräts 3.1.1 Montageanleitung Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 ● Sockel montieren. Schritt 1-2, Sockel Es ist wichtig, dass die Sockel genau ausgerichtet ist, bevor das VEX- Gerät auf die Sockel gestellt wird. - Seite 20 Mechanische Montage 3003203-2014-04-15 Maßskizze für die Position der Stell- 2172 schrauben 2116 1058 ● Vor Montage des VEX-Geräts die Sockel mit einer Wasserwaage ausrichten. 20/36...
- Seite 21 Mechanische Montage 3003203-2014-04-15 ● Zunächst eine Ventilatorsektion aufstellen. Die Sektionen können direkt von Schritt 3, VEX-Sekti- onen der Palette auf die Sockel geschoben werden. Mit der Rotorsektion ist vor- sichtig umzugehen. Sie darf nicht ungestützt alleine ste- hen, da sie umkippen kann. 21/36...
- Seite 22 Mechanische Montage 3003203-2014-04-15 ● Verbindungbleche (1) montieren Schritt 4, Verbin- ● Die Verbindungbleche von beiden Seiten am VEX-Gerät festspannen (wenn dungbleche sich alle drei VEX-Sektionen auf der Sockel befinden). ● Die vier Beschläge (2) oben auf dem VEX-Gerät schließen. Schritt 5, Beschlag oben 22/36...
-
Seite 23: El-Installation
El-Installation 3003203-2014-04-15 4. El-Installation 4.1 El-Installation Siehe die beigelegte Anleitung “El-Installationsanleitung für VEX280 mit EXact-Auto- matik”: 23/36... -
Seite 24: Wartung
Betriebsstatus der Anlage abliest. 5.2 Wartungsschema Empfohlene Inter- Das folgende Schema enthält empfohlene Intervalle für die Wartung des Geräts bei valle normalen Betriebsbedingungen. EXHAUSTO empfiehlt, dass die Wartung des Ge- räts den jeweiligen Betriebsbedingungen angepasst wird. Komponente Wie folgt vorgehen... 1 Mal 2 Mal jähr-... -
Seite 25: Wartung
● Die Verwendung unoriginaler Filter kann zu Leckageproble- men beim VEX-Gerät sowie zu reduzierter Filtrierfunktion führen. ● EXHAUSTO empfiehlt daher, dass das Datum des Filtertau- sches notiert wird, damit sich einfach kontrollieren lässt, ob die Filtertauschintervalle eingehalten wurden. 5.3 Wartung 5.3.1 Filtertausch... - Seite 26 Wartung 3003203-2014-04-15 Das Kaltwasserre- gister/Heizregister Schritt Vorgehen wie folgt reinigen Die Stromversorgung zum Gerät am Wartungsschalter abschalten. Das Kaltwasserregister/Heizregister staubsaugen. Kaltwasserregister: Die Kondensatwanne reinigen. Kontrollieren, dass die Lamellen des Wärmetauschers nicht deformiert sind. Die Lamellen sind scharfkantig! Rotationswärmetau- scher wie folgt reini- Schritt Vorgehen Die Stromversorgung zum Gerät am Versorgungstrenner abschalten,...
-
Seite 27: Technische Daten
Technische Daten 3003203-2014-04-15 6. Technische Daten 6.1 Gewicht, Korrosionsklasse, Temperaturbereiche etc. Gewichtsangaben VEX280-1 VEX280-2 Gesamtgewicht des Geräts 1078 kg 1102 kg Gerät ohne Türen, Ventilatoreinheiten und Sockel (für Transport durch Öffnungen) Ventilatorsektion 2 x 236 kg Rotorsektion 221 kg Türen, Ventilatorsektion 2 x 28 kg Tür, Rotorsektion 14 kg... - Seite 28 Technische Daten 3003203-2014-04-15 Motorklappe Motorklappe, Typ LS600x1400-24 LSR600x1400-24 Bezeichnung LSA/LSF LSFR Motortyp NM24-F AF-24 Drehzeit 75-150 Sek. öffnen: 150 Sek. schließen: 16 Sek. Schutzart IP42 IP42 Umgebungstemperatur -20 ºC - +50 ºC -30 ºC - +50 ºC Klappentiefe (LS-Schienensystem) 115 mm 115 mm Klappentiefe (METU-Schienensys- 150 mm...
-
Seite 29: Kompaktfilter
Technische Daten 3003203-2014-04-15 6.2 Kompaktfilter Druckverlustkurven für M5- und F7-Filter 5000 10000 15000 20000 Volumenstrom [m Filterdaten VEX280-1 VEX280-2 FP280M5 FP280F7 FP280M5 FP280F7 Kassette H x B 3 Stck. 980 x 592 mm 3 Stck. 980 x 592 mm Dicke der Filterkassette 96 mm 96 mm Filterfläche... -
Seite 30: Taschenfilter
Technische Daten 3003203-2014-04-15 6.3 Taschenfilter Druckverlustkurven für M5- und F7-Filter 5000 10000 15000 20000 Volumenstrom [m Filterdaten VEX280-1 VEX280-2 FB280M5 FB280F7 FB280M5 FB280F7 Filterfläche 3 x 6,9 m² 3 x 9,9 m² 3 x 6,9 m² 3 x 9,9 m² Frontfläche H x B 3 Stck. -
Seite 31: Leistungsdiagramm
Technische Daten 3003203-2014-04-15 6.4 Leistungsdiagramm 6.4.1 Gerät mit Kompaktfilter VEX280-1 Leistungskurve mit M5-Filtern (J/m ) SFP-Kurve Arbeitslinien A: Druckverlustzulage mit F7-Filtern B: Druckverlustzulage mit Nachheizregister (HCE/HCW) C: Druckverlustzulage mit CCW 31/36... - Seite 32 Technische Daten 3003203-2014-04-15 VEX280-2 Leistungskurve mit M5-Filtern (J/m ) SFP-Kurve Arbeitslinien A: Druckverlustzulage mit F7-Filtern B: Druckverlustzulage mit Nachheizregister (HCE/HCW) C: Druckverlustzulage mit CCW 32/36...
-
Seite 33: Gerät Mit Taschenfilter
Technische Daten 3003203-2014-04-15 6.4.2 Gerät mit Taschenfilter VEX280-1 Leistungskurve mit M5-Filtern (J/m ) SFP-Kurve Arbeitslinien A: Druckverlustzulage mit F7-Filtern B: Druckverlustzulage mit Nachheizregister (HCE/HCW) C: Druckverlustzulage mit CCW 33/36... -
Seite 34: Bestellung Von Ersatzteilen
Vorderseite der mit dem Gerät mitgelieferten Anleitung. Kontakt... Kontaktieren Sie bitte die Kundendienstabteilung Ihres EXHAUSTO-Fachhändlers vor Ort zwecks Bestellung von Ersatzteilen. Die Telefonnummer entnehmen Sie bitte der Rückseite dieser Anleitung. Um einen Überblick über Position und Be- zeichnung der Bauteile zu bekommen, sehen Sie evtl. -
Seite 35: Eg-Konformitätserklärung
Technische Daten 3003203-2014-04-15 6.6 EG-Konformitätserklärung Siehe Dokument Nr. 3003646, Konformitätserklärung. Das Dokument befindet sich in- nen an der Tür des VEX-Geräts. Sie finden es auch auf der Webseite von EXHAUSTO, indem Sie unter der Dokumentennummer suchen. 35/36...
