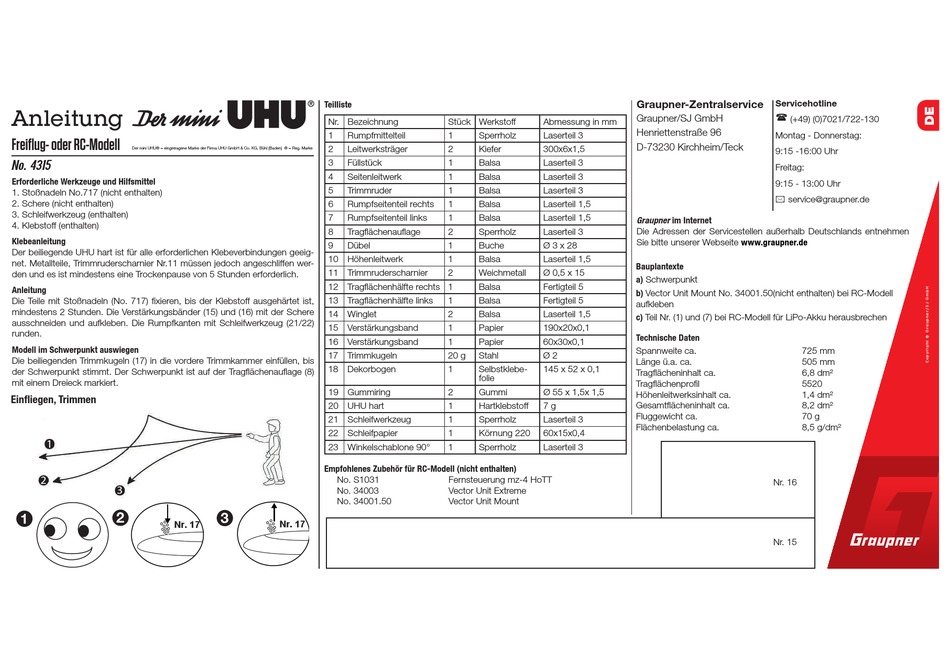

Anleitung
Freiflug- oder RC-Modell
Der mini UHU® = eingetragene Marke der Firma UHU GmbH & Co. KG, Bühl (Baden) ® = Reg. Marke
No. 4315
Erforderliche Werkzeuge und Hilfsmittel
1. Stoßnadeln No.717 (nicht enthalten)
2. Schere (nicht enthalten)
3. Schleifwerkzeug (enthalten)
4. Klebstoff (enthalten)
Klebeanleitung
Der beiliegende UHU hart ist für alle erforderlichen Klebeverbindungen geeig -
net. Metallteile, Trimmruderscharnier Nr.11 müssen jedoch angeschliffen wer -
den und es ist mindestens eine Trockenpause von 5 Stunden erforderlich.
Anleitung
Die Teile mit Stoßnadeln (No. 717) fixieren, bis der Klebstoff ausgehärtet ist,
mindestens 2 Stunden. Die Verstärkungsbänder (15) und (16) mit der Schere
ausschneiden und aufkleben. Die Rumpfkanten mit Schleifwerkzeug (21/22)
runden.
Modell im Schwerpunkt auswiegen
Die beiliegenden Trimmkugeln (17) in die vordere Trimmkammer einfüllen, bis
der Schwerpunkt stimmt. Der Schwerpunkt ist auf der Tragflächenauflage (8)
mit einem Dreieck markiert.
Einfliegen, Trimmen
1
2
3
2
2
1
Nr. 17
Teilliste
Nr. Bezeichnung
1
Rumpfmittelteil
2
Leitwerksträger
3
Füllstück
4
Seitenleitwerk
5
Trimmruder
6
Rumpfseitenteil rechts
7
Rumpfseitenteil links
8
Tragflächenauflage
9
Dübel
10 Höhenleitwerk
11 Trimmruderscharnier
12 Tragflächenhälfte rechts 1
13 Tragflächenhälfte links
14 Winglet
15 Verstärkungsband
16 Verstärkungsband
17 Trimmkugeln
18 Dekorbogen
19 Gummiring
20 UHU hart
21 Schleifwerkzeug
22 Schleifpapier
23 Winkelschablone 90°
Empfohlenes Zubehör für RC-Modell (nicht enthalten)
No. S1031
No. 34003
No. 34001.50
3 3
Nr. 17
Stück Werkstoff
Abmessung in mm
1
Sperrholz
Laserteil 3
2
Kiefer
300x6x1,5
1
Balsa
Laserteil 3
1
Balsa
Laserteil 3
1
Balsa
Laserteil 3
1
Balsa
Laserteil 1,5
1
Balsa
Laserteil 1,5
2
Sperrholz
Laserteil 3
1
Buche
Ø 3 x 28
1
Balsa
Laserteil 1,5
2
Weichmetall
Ø 0,5 x 15
Balsa
Fertigteil 5
1
Balsa
Fertigteil 5
2
Balsa
Laserteil 1,5
1
Papier
190x20x0,1
1
Papier
60x30x0,1
20 g
Stahl
Ø 2
1
Selbstklebe -
145 x 52 x 0,1
folie
2
Gummi
Ø 55 x 1,5x 1,5
1
Hartklebstoff
7 g
1
Sperrholz
Laserteil 3
1
Körnung 220
60x15x0,4
1
Sperrholz
Laserteil 3
Fernsteuerung mz-4 HoTT
Vector Unit Extreme
Vector Unit Mount
Graupner-Zentralservice
Servicehotline
Graupner/SJ GmbH
(+49) (0)7021/722-130
Henriettenstraße 96
Montag - Donnerstag:
D-73230 Kirchheim/Teck
9:15 -16:00 Uhr
Freitag:
9:15 - 13:00 Uhr
service@graupner.de
Graupner im Internet
Die Adressen der Servicestellen außerhalb Deutschlands entnehmen
Sie bitte unserer Webseite
www.graupner.de
Bauplantexte
a) Schwerpunkt
b) Vector Unit Mount No. 34001.50(nicht enthalten) bei RC-Modell
aufkleben
c) Teil Nr. (1) und (7) bei RC-Modell für LiPo-Akku herausbrechen
Technische Daten
Spannweite ca.
725 mm
Länge ü.a. ca.
505 mm
Tragflächeninhalt ca.
6,8 dm²
Tragflächenprofil
5520
Höhenleitwerksinhalt ca.
1,4 dm²
Gesamtflächeninhalt ca.
8,2 dm²
Fluggewicht ca.
70 g
Flächenbelastung ca.
8,5 g/dm²
