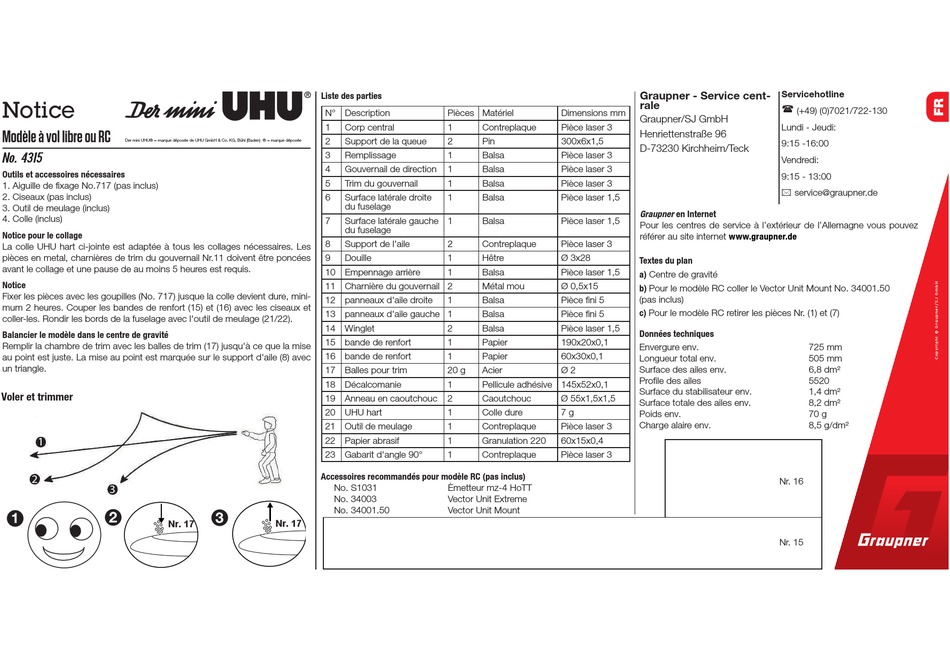

Notice
Modèle à vol libre ou RC
Der mini UHU® = marque déposée de UHU GmbH & Co. KG, Bühl (Baden) ® = marque déposée
No. 4315
Outils et accessoires nécessaires
1. Aiguille de fixage No.717 (pas inclus)
2. Ciseaux (pas inclus)
3. Outil de meulage (inclus)
4. Colle (inclus)
Notice pour le collage
La colle UHU hart ci-jointe est adaptée à tous les collages nécessaires. Les
pièces en metal, charnières de trim du gouvernail Nr.11 doivent être poncées
avant le collage et une pause de au moins 5 heures est requis.
Notice
Fixer les pièces avec les goupilles (No. 717) jusque la colle devient dure, mini-
mum 2 heures. Couper les bandes de renfort (15) et (16) avec les ciseaux et
coller-les. Rondir les bords de la fuselage avec l'outil de meulage (21/22).
Balancier le modèle dans le centre de gravité
Remplir la chambre de trim avec les balles de trim (17) jusqu'à ce que la mise
au point est juste. La mise au point est marquée sur le support d'aile (8) avec
un triangle.
Voler et trimmer
1
2
3
2
2
1
Nr. 17
Liste des parties
N° Description
1
Corp central
2
Support de la queue
3
Remplissage
4
Gouvernail de direction
5
Trim du gouvernail
6
Surface latérale droite
du fuselage
7
Surface latérale gauche
du fuselage
8
Support de l'aile
9
Douille
10 Empennage arrière
11 Charnière du gouvernail 2
12 panneaux d'aile droite
13 panneaux d'aile gauche 1
14 Winglet
15 bande de renfort
16 bande de renfort
17 Balles pour trim
18 Décalcomanie
19 Anneau en caoutchouc
20 UHU hart
21 Outil de meulage
22 Papier abrasif
23 Gabarit d'angle 90°
Accessoires recommandés pour modèle RC (pas inclus)
No. S1031
No. 34003
No. 34001.50
3 3
Nr. 17
Pièces Matériel
Dimensions mm
1
Contreplaque
Pièce laser 3
2
Pin
300x6x1,5
1
Balsa
Pièce laser 3
1
Balsa
Pièce laser 3
1
Balsa
Pièce laser 3
1
Balsa
Pièce laser 1,5
1
Balsa
Pièce laser 1,5
2
Contreplaque
Pièce laser 3
1
Hêtre
Ø 3x28
1
Balsa
Pièce laser 1,5
Métal mou
Ø 0,5x15
1
Balsa
Pièce fini 5
Balsa
Pièce fini 5
2
Balsa
Pièce laser 1,5
1
Papier
190x20x0,1
1
Papier
60x30x0,1
20 g
Acier
Ø 2
1
Pellicule adhésive 145x52x0,1
2
Caoutchouc
Ø 55x1,5x1,5
1
Colle dure
7 g
1
Contreplaque
Pièce laser 3
1
Granulation 220
60x15x0,4
1
Contreplaque
Pièce laser 3
Èmetteur mz-4 HoTT
Vector Unit Extreme
Vector Unit Mount
Graupner - Service cent-
Servicehotline
rale
(+49) (0)7021/722-130
Graupner/SJ GmbH
Lundi - Jeudi:
Henriettenstraße 96
9:15 -16:00
D-73230 Kirchheim/Teck
Vendredi:
9:15 - 13:00
service@graupner.de
Graupner en Internet
Pour les centres de service à l'extérieur de l'Allemagne vous pouvez
référer au site internet
www.graupner.de
Textes du plan
a) Centre de gravité
b) Pour le modèle RC coller le Vector Unit Mount No. 34001.50
(pas inclus)
c) Pour le modèle RC retirer les pièces Nr. (1) et (7)
Données techniques
Envergure env.
725 mm
Longueur total env.
505 mm
Surface des ailes env.
6,8 dm²
Profile des ailes
5520
Surface du stabilisateur env.
1,4 dm²
Surface totale des ailes env.
8,2 dm²
Poids env.
70 g
Charge alaire env.
8,5 g/dm²
Nr. 16
Nr. 15
