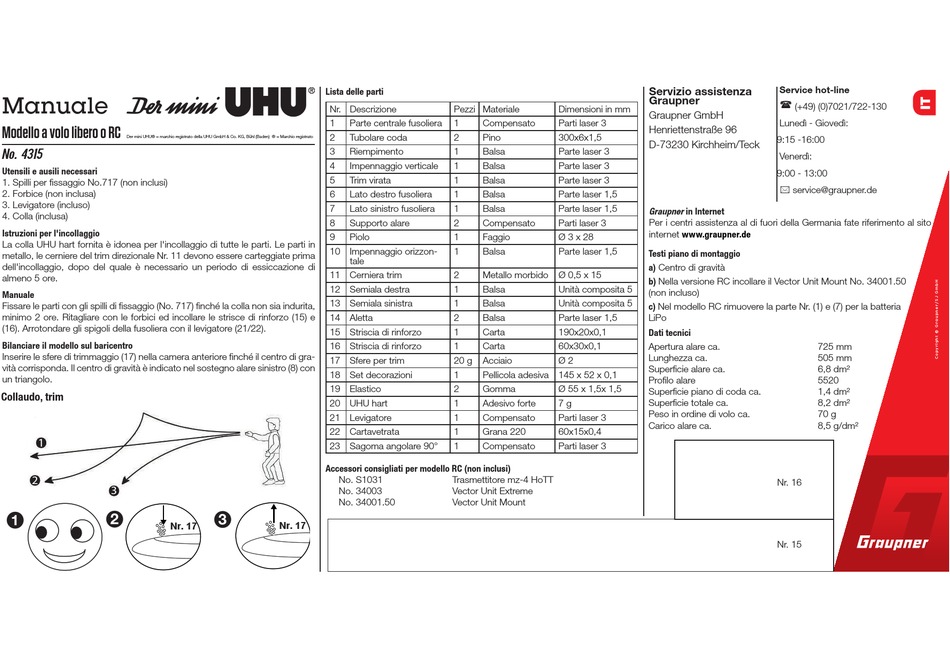

Manuale
Modello a volo libero o RC
Der mini UHU® = marchio registrato della UHU GmbH & Co. KG, Bühl (Baden) ® = Marchio registrato
No. 4315
Utensili e ausili necessari
1. Spilli per fissaggio No.717 (non inclusi)
2. Forbice (non inclusa)
3. Levigatore (incluso)
4. Colla (inclusa)
Istruzioni per l'incollaggio
La colla UHU hart fornita è idonea per l'incollaggio di tutte le parti. Le parti in
metallo, le cerniere del trim direzionale Nr. 11 devono essere carteggiate prima
dell'incollaggio, dopo del quale è necessario un periodo di essiccazione di
almeno 5 ore.
Manuale
Fissare le parti con gli spilli di fissaggio (No. 717) finché la colla non sia indurita,
minimo 2 ore. Ritagliare con le forbici ed incollare le strisce di rinforzo (15) e
(16). Arrotondare gli spigoli della fusoliera con il levigatore (21/22).
Bilanciare il modello sul baricentro
Inserire le sfere di trimmaggio (17) nella camera anteriore finché il centro di gra-
vità corrisponda. Il centro di gravità è indicato nel sostegno alare sinistro (8) con
un triangolo.
Collaudo, trim
1
2
3
2
2
1
Nr. 17
Lista delle parti
Nr. Descrizione
1
Parte centrale fusoliera
2
Tubolare coda
3
Riempimento
4
Impennaggio verticale
5
Trim virata
6
Lato destro fusoliera
7
Lato sinistro fusoliera
8
Supporto alare
9
Piolo
10 Impennaggio orizzon-
tale
11 Cerniera trim
12 Semiala destra
13 Semiala sinistra
14 Aletta
15 Striscia di rinforzo
16 Striscia di rinforzo
17 Sfere per trim
18 Set decorazioni
19 Elastico
20 UHU hart
21 Levigatore
22 Cartavetrata
23 Sagoma angolare 90°
Accessori consigliati per modello RC (non inclusi)
No. S1031
No. 34003
No. 34001.50
3 3
Nr. 17
Pezzi Materiale
Dimensioni in mm
1
Compensato
Parti laser 3
2
Pino
300x6x1,5
1
Balsa
Parte laser 3
1
Balsa
Parte laser 3
1
Balsa
Parte laser 3
1
Balsa
Parte laser 1,5
1
Balsa
Parte laser 1,5
2
Compensato
Parti laser 3
1
Faggio
Ø 3 x 28
1
Balsa
Parte laser 1,5
2
Metallo morbido
Ø 0,5 x 15
1
Balsa
Unità composita 5
1
Balsa
Unità composita 5
2
Balsa
Parte laser 1,5
1
Carta
190x20x0,1
1
Carta
60x30x0,1
20 g
Acciaio
Ø 2
1
Pellicola adesiva 145 x 52 x 0,1
2
Gomma
Ø 55 x 1,5x 1,5
1
Adesivo forte
7 g
1
Compensato
Parti laser 3
1
Grana 220
60x15x0,4
1
Compensato
Parti laser 3
Trasmettitore mz-4 HoTT
Vector Unit Extreme
Vector Unit Mount
Servizio assistenza
Service hot-line
Graupner
(+49) (0)7021/722-130
Graupner GmbH
Lunedì - Giovedì:
Henriettenstraße 96
9:15 -16:00
D-73230 Kirchheim/Teck
Venerdì:
9:00 - 13:00
service@graupner.de
Graupner in Internet
Per i centri assistenza al di fuori della Germania fate riferimento al sito
internet
www.graupner.de
Testi piano di montaggio
a) Centro di gravità
b) Nella versione RC incollare il Vector Unit Mount No. 34001.50
(non incluso)
c) Nel modello RC rimuovere la parte Nr. (1) e (7) per la batteria
LiPo
Dati tecnici
Apertura alare ca.
725 mm
Lunghezza ca.
505 mm
Superficie alare ca.
6,8 dm²
Profilo alare
5520
Superficie piano di coda ca.
1,4 dm²
Superficie totale ca.
8,2 dm²
Peso in ordine di volo ca.
70 g
Carico alare ca.
8,5 g/dm²
Nr. 16
Nr. 15
