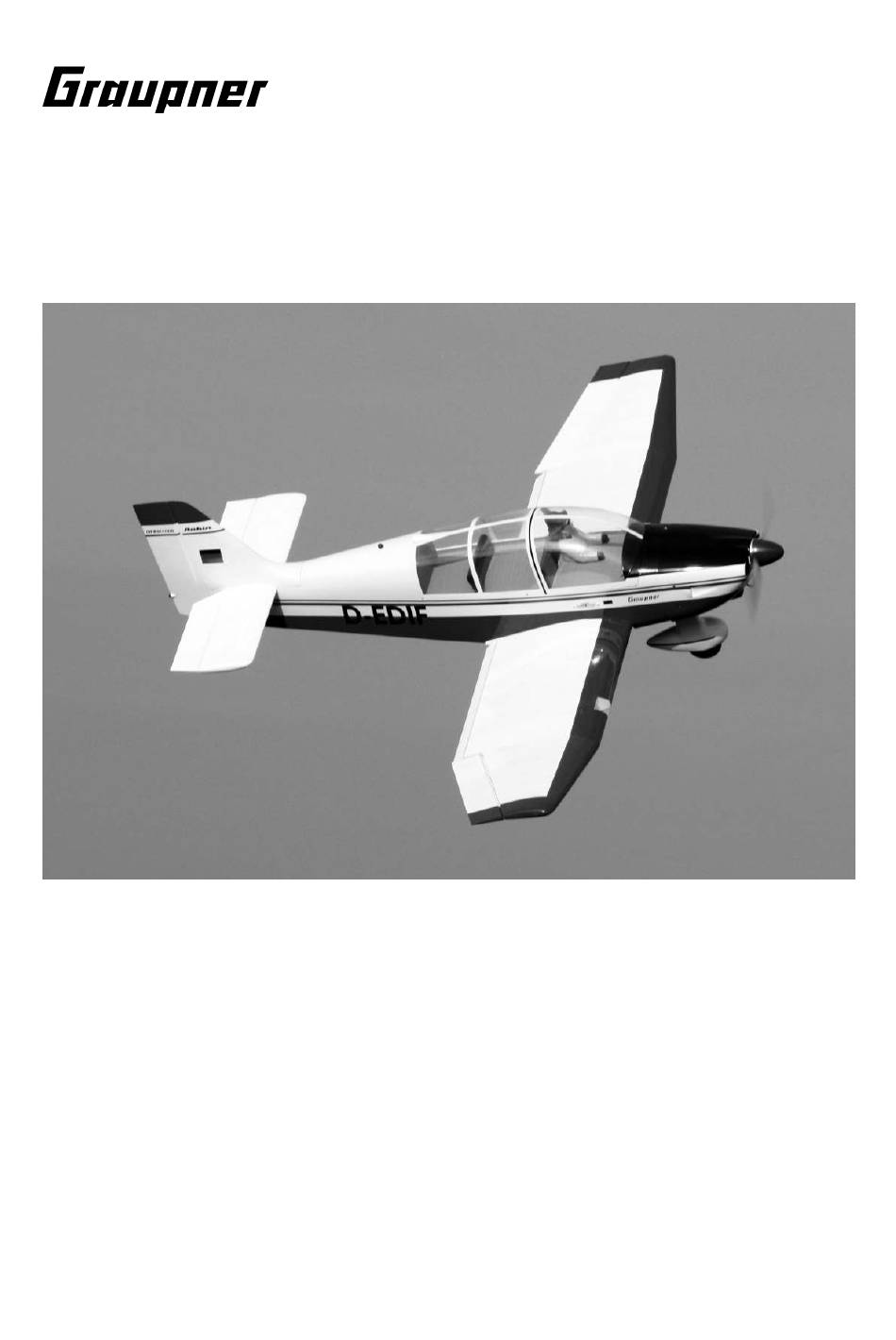

- Seite 1 Best.-Nr. 9370 9370.M Anleitung JODEL ROBIN DR 400/180 Für Verbrennungsmotoren bis 58 cm³ Es wird eine Fernsteuerung mit 5 Funktionen benötigt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 2 Festigkeit und Flugeigenschaften haben wird; deshalb langsam und präzise arbeiten! Wenn Blechschrauben in Holz eingeschraubt werden, diese durch Weißleim gegen Lösen sichern: Weißleim in Bohrung einspritzen und Schraube eindrehen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
-
Seite 3: Verwenden Sie Nur Geeignete Kabel, Die Den Im Betrieb Auftretenden
Besonders empfohlen: Computer-System MC-22s bis MC-24. Es können Servos mit Normalabmessungen eingebaut werden. Als Empfängerakku empfehlen wir: zwei GRAUPNER 5N-5000 NiMH Best.- Nr.98903.5, welche vor und nach dem Flugbetrieb stets gut gewartet werden muss, d. h., bis zum Erreichen der angegebenen Kapazität muss der Akku mehrmals geladen und wieder entladen werden. - Seite 4 Beginnen Sie erst mit dem Zusammenbau, wenn Sie sich mit den Bauteilen und einzelnen Baustadien vertraut gemacht haben. Sollte ein Bauteil Grund zur Beanstandung geben, so ist die vor Baubeginn Ihrem Fachhändler mitzuteilen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 5 Wie auf den Fotos zu sehen die Aufnahmeschlitze für die GFK-Ruderhörner abkleben, mit einer Spritze Klebstoff in den Schlitz geben und Ruderhorn bis Anschlag einschieben. Herausquellenden Klebstoff abwischen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 6 Jetzt werden die Servokabel mit einem Faden in die Tragflächenhälften bzw. Höhenleitwerkshälften eingezogen. Kurz hinter dem Stecker den Faden an das Kabel anbinden und einziehen, so dass sie aus der Wurzelrippe herauskommen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 7 Anschlagwinkel oder GEO-Dreieck rechtwinklig zur Endkante ausrichten und mit weiteren zwei Schrauben befestigen. Jetzt die Landeklappen mit Klebebandstreifen an die Tragflächen heften, ausrichten und mit den entsprechenden Schrauben befestigen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 8 Jetzt das Fahrwerksbein in die Nut stecken, zum Anzeichnen der Befestigungspunkte der beiden Laschen und der Verkleidungshalterung. Entsprechend der Befestigungsschrauben in den Tragflächen vorbohren, Laschen und Verkleidungshalterung anschrauben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 9 Das Kunststoffteil muss am Rand so beschnitten werden, dass es in die Aussparung im Tragflügel passt. Die Anschlusskabel der beiden Dioden mittels einem Faden bis zur Wurzelrippe ziehen, so dass sie aus der Durchführungsbohrung herausgeführt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 10 Die Seitenflosse mittels dem Aluminiumrohr Ø 12 mm probeweise auf den Rumpf stecken zur Kontrolle der Passgenauigkeit, dabei müssen die beiden Verlängerungskabel aus den Öffnungen rechts und links in der Seitenflosse herausgeführt werden. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 11 Servomittelstellung sich auch das Seitenruder in Mittelstellung befindet. Die beiden Höhenleitwerkshälften mittels dem Aluminiumsteckungsrohr an den Rumpf stecken und soweit aufschieben, so dass das Servoanschlusskabel mit dem Verlängerungskabel verbunden werden kann. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 12 Seilzuganlenkung montieren. Auch hier darauf achten, dass sich das Bugfahrwerk bei Servo in Mittelstellung in Neutralstellung befindet. Später können die Servos von Bugfahrwerk und Seitenruder GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 13 Jetzt den Tankverschluss über den Stutzen am Tank schieben und mittels der Kreuzschlitzschraube festklemmen. Hierbei ist es wichtig, dass die Schraube soweit angezogen wird, dass der Tank dicht ist. Dies kann durch unter Wasser halten des GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 14 Der so vormontierte Tank wird wie auf dem Foto zu sehen auf dem Befestigungsbrettchen festgeklemmt. Den Tank so in den Rumpf schieben, dass die drei Silikonschläuche durch die Bohrung im Kopfspant herausragen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 15 Steuerknüppel und Trimmung ganz hinten der Motor stehen bleibt. Für die Befestigung des Schalldämpfers müssen die beiliegenden Messingstreifen wie auf dem Foto vermaßt und zu sehen, gebogen und gebohrt werden. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 16 Zündkerze etc. Öffnungen in die Motorhaube zu schneiden bzw. zu feilen. Die Motorhaube wird an dem Rumpf so befestigt, dass zwischen Spinnergrundplatte und Vorderkante Motorhaube ein Abstand von ca. 2 mm bleibt. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 17 Die Inbusschrauben herausdrehen, Motorhaube so aufschieben, dass sie unter die Streifen kommt und die Spinnergrundplatte einen Abstand von ca. 1,5-2 mm zur Motorhaube hat. In dieser Position die vier Befestigungspunkte auf die Motorhaube übertragen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 18 Befestigt wird die Motorhaube mit vier Inbusschrauben wie auf den Fotos zu sehen. Die Kabinenhaube Wie auf den folgenden Fotos zu sehen, die Sitzlehnen und die Pilotenfigur an die entsprechenden Stellen festkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 19 Ruder, bei Sendertrimmung in Mitte, genau auf Mittelstellung (Nullstellung) gebracht werden. Ruderausschläge für Normalflug Querruder nach oben 30 mm nach unten 10 mm Höhenruder nach oben und unten 25 mm GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 20 Motor stehen bleiben. Die Landeklappen werden am besten über einen Dreistufenschalter ausgefahren. Nun bleibt nur noch viel Spaß und Freude beim Fliegen mit Ihrer JODEL ROBIN DR 400/180zu wünschen. Team ! GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
-
Seite 21: Ein Modell Kann Nur Funktionstüchtig Sein Und Den Erwartungen
• Sie alleine sind verantwortlich für den sicheren Betrieb Ihres Modells und Motors. • Fragen, die die Sicherheit beim Betrieb von Modell und Motor betreffen, werden Ihnen vom Fachhandel gerne beantwortet. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011... - Seite 22 Mängel in Betrieb genommen werden. • Das Anlassen des Motors erfolgt mit einem Elektrostarter, der evtl. mit einem zum Modell passenden Adapter ausgerüstet ist. Als alternative GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
-
Seite 23: Rechtlich Gesehen Ist Ein Flugmodell Ein Luftfahrzeug Und Unterliegt
• Die Broschüre »Modellflugrecht, Paragrafen und mehr«, Best.-Nr. 8034.02, stellt eine Zusammenfassung dieser Gesetze dar; sie kann auch beim Fachhandel eingesehen werden. Bei Modellen mit Verbrennungsmotoren GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011... - Seite 24 Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner GmbH & Co KG, Henriettenstraße 94-96 D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.
- Seite 25 Anspruch aus dieser Erklärung nicht anerkennen, verjähren sämtliche Ansprüche aus dieser Erklärung in 6 Monaten vom Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
- Seite 26 Reinigungsmitteln. Informieren Sie sich hierzu bei Ihrem Fachhändler. • Wenn das Modell längere Zeit nicht betrieben werden soll, müssen alle bewegten Teile gesäubert und neu geschmiert werden. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler 11/2011...
