E/A-Anschlüsse und Elemente an der Rückwand
�
A. PCI-Kartenrahmen (Niederprofil)
B. RJ-45 NIC 2-Anschluss
Grüne Status-LED/Gelbe Status-LED
C. Aussparung für seriellen Anschluss A
(Kabel nicht im Lieferumfang)
D. PCI-Kartenrahmen (volle Bauhöhe)
E.
Netzanschluss (primär)*
F. Netzanschluss (redundant)*
G. Stromversorgungsmodul, redundant (Systemzubehör)*
H.
Stromversorgungsmodul, primär*
* Die Abbildung zeigt eine redundante 480-Watt-Stromversorgung. Die bei Ihnen verwendete Stromver-
sorgung kann von der abgebildeten abweichen.
MAXDATA PLATINUM Servergehäuse
� � �
� � � � � �

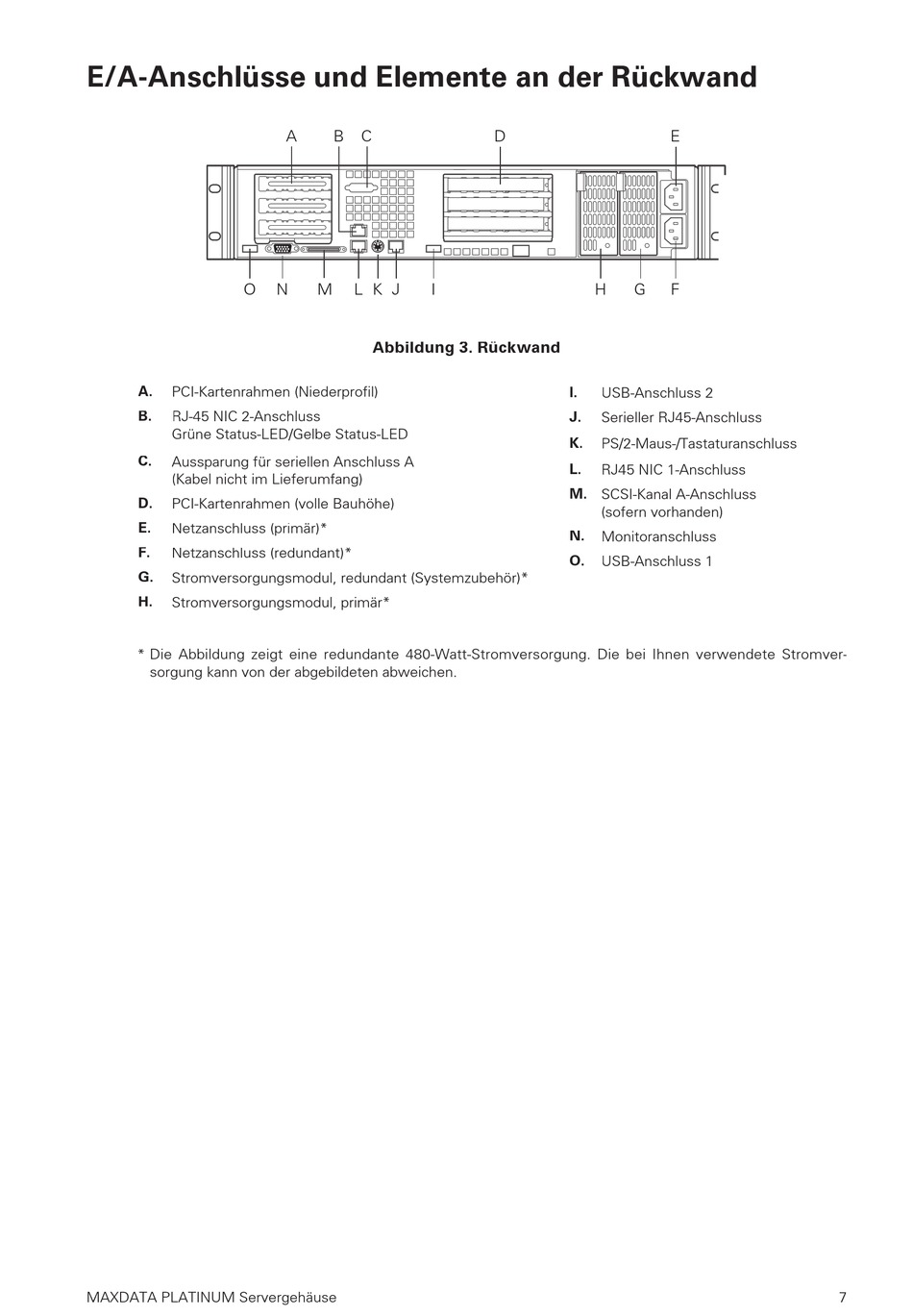

Abbildung 3. Rückwand
�
� �
I. USB-Anschluss 2
J.
Serieller RJ45-Anschluss
K. PS/2-Maus-/Tastaturanschluss
L. RJ45 NIC 1-Anschluss
M. SCSI-Kanal A-Anschluss
(sofern vorhanden)
N. Monitoranschluss
O.
USB-Anschluss 1
�
�
