Betriebsanleitung

5.4 Schematische Darstellung

5.4.1 Schematische Darstellung: Termix Solar A+/B+/S+ mit Zirkulation

S-Vor-
lauf
S-Rück-
lauf
Ihre Übergabestation kann optisch von der schematischen Darstellung abweichen.

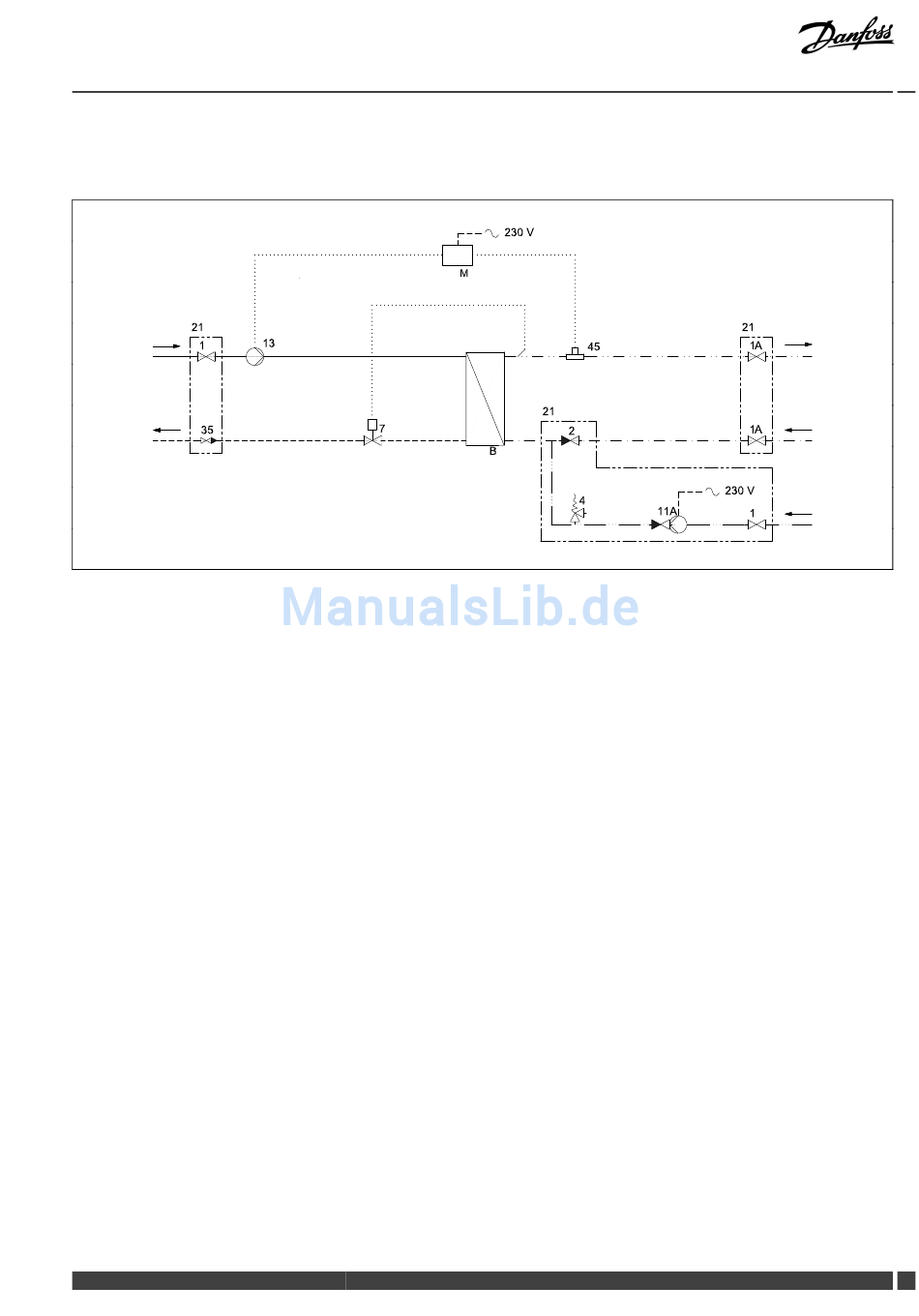

Schematische Darstellung mit Zirkulation
B Wärmeübertrager, Warmwasser
M Elektrische Anschlussdose
1
Kugelhahn
1A Kugelhahn, DVGW
TWW: Warmwasser
TKW:
Kaltwasser
WWZ:
Warmwasserzirkulation
S-Vorlauf: Speichervorlauf
S-Rücklauf: Speicherrücklauf

5.4.2 Technische Daten

Technische Daten
Nenndruck:
Max. FW-Versorgungstemperatur:
Min. statischer Kaltwasser-Druck:
Gelöteter Wärmetauscher (A+):
Werkstoff zum Hartlöten
(Wärmetauscher):
Wärmetauscher-Prüfdruck:
Geschraubter Wärmetauscher (B+):
Dichtungswerkstoff (Wärmetauscher): EPDM
Wärmetauscher-Prüfdruck:
Gelöteter Wärmetauscher (S+):
Werkstoff zum Hartlöten
(Wärmetauscher):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
Danfoss District Energy
Termix Solar A+/B+/S+
2 Rückschlagventil
4
Sicherheitsventil
7
Temperaturregelventil
11A Zirkulations-Pumpe mit integriertem Rückschlagventil
PN 10
120 °C
0,5 bar
Kupfer
30 bar
13 bar
Edelstahl
24 bar
≤ 55 dB
VI.JV.I3.23 / LAU38016
TWW
TKW
WWZ
13 Versorgungspumpe
21 Separat zu bestellen
35 Kugelhahn/Rückschlagventil
45 Durchflussschalter
DEN-GT 11
