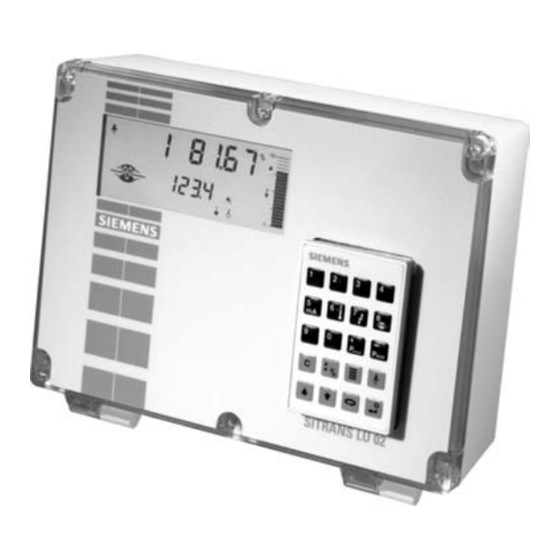

SITRANS LU 02
Betriebsanleitung
Januar 2002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SITRANS LU 02

Inhaltszusammenfassung für Siemens SITRANS LU 02

  • Seite 1 SITRANS LU 02 Betriebsanleitung Januar 2002...

  • Seite 2: Sicherheitstechnische Hinweise

    Wenn Sie Fragen haben, wenden Sie sich bitte an SMPI Technical Publications unter: Technical Publications Siemens Milltronics Process Instruments Inc. 1954 Technology Drive, P.O. Box 4225 Peterborough, Ontario, Canada, K9J 7B1 Email: techpubs@siemens-milltronics.com Weitere SMPI Betriebsanleitungen finden Sie auf unserer Website: www.siemens-milltronics.com © Siemens Milltronics Process Instruments Inc. 2002...

  • Seite 3: Inhaltsverzeichnis

    Ultraschallsensor ..................... 6 Optionen ......................6 Kabel ....................... 7 Einleitung ........................8 Allgemeines zur Betriebsanleitung ..............8 Der SITRANS LU 02..................9 Wichtige Funktionen des SITRANS LU 02............ 12 Installation......................... 14 SITRANS LU 02 .................... 14 Montage......................15 Anschluss ...................... 16 ®...
  • Seite 4 Volumenberechnung ..................95 Reaktionszeit ....................96 Anwendungsbeispiele ................... 98 Kommunikation.................... 112 Wartung ........................116 Fehlersuche ......................117 Mess-Schwierigkeiten ................. 118 Blinkende “LOE” Anzeige ................118 Feststehender Anzeigewert................. 119 Falscher Anzeigewert .................. 120 Programmierungstabelle ..................122 Seite 4 SITRANS LU 02 7ML19985BD31...

  • Seite 5: Technische Daten

    Feuchtigkeit: für Montage im Freien geeignet (Gehäuse Typ 4X / NEMA 4X / IP65) Installationskategorie: Verschmutzungsgrad: Mess-Stellen: max. 2 Mess-Stellen pro SITRANS LU 02 frequenzunabhängig Messbereich: Füllstandmessung: max. 0.3 m (1 ft) bis 60 m (200 ft) Tripper: max. 1.2 m (4 ft) bis 120 m (400 ft) Genauigkeit: 0.25% vom Messbereich oder 6 mm (0.24"), es gilt der größere Wert...

  • Seite 6: Programmiergerät

    , LR, STH und Echomax Serie Siehe entsprechende Betriebsanleitung. Optionen Temperaturfühler: TS-3 Buffered Interface Converter: BIC-II, SITRANS LU 02 bipolare Stromschleife für Kommunikation, RS232 oder RS422 Fernschnittstelle ® SmartLinx Module protokollspezifische Module als Schnittstelle mit gängigen industriellen Kommunikationssystemen. Siehe zugehörige Produktinformation.

  • Seite 7: Kabel

    ) oder gleichwertiges Maximale Länge 15 m (50 ft) RS-485 Verbindung: Belden 8770, 3-adrig / abgeschirmt, 18 AWG (0.75mm ) oder gleichwertiges Maximale Länge 1200 m (4000 ft) ® Smartlinx Modul: Siehe zugehörige Betriebsanleitung. 7ML19985BD31 SITRANS LU 02 Seite 7...

  • Seite 8: Einleitung

    In dieser Betriebsanleitung finden Sie Informationen zum SITRANS LU 02 Messumformer. Bei Verweisen auf andere Siemens Milltronics Produkte, die zusammen mit dem SITRANS LU 02 verwendet werden, schlagen Sie soweit erforderlich in der jeweiligen Betriebsanleitung nach. Wird das System zum ersten Mal installiert, so kann nach Durchlesen der Einleitung und Durchführen der Installation die Schnellstartanleitung, zu Rate gezogen werden.

  • Seite 9: Der Sitrans Lu 02

    Der SITRANS LU 02 überträgt elektrische Impulse an jeden Ultraschallsensor. Dieser wandelt die elektrischen in Ultraschallimpulse um und sendet sie in einem engen Schallkegel auf das zu messende Material. Der SITRANS LU 02 misst die Laufzeit des Ultraschalls vom Senden des Impulses bis zum Empfang des Echos und errechnet daraus den Abstand der Sensorsendefläche zum Material.
  • Seite 10 Der SITRANS LU 02 kann sowohl Messungen in Weizensilos von bis zu 60 m (200 ft.) Höhe, als auch 45 Gallon Fässern mit Aceton oder fast jeder anderen, dazwischen-liegenden Behälterform durchführen. (Voraussetzung ist, dass der eingesetzte Ultraschallsensor dem Material und benötigten Messbereich entspricht).
  • Seite 11 ® Mit dem Siemens Milltronics Smartlinx protokollspezifischen Kommunikationsmodul (Einschub) ist der SITRANS LU 02 mit gängigen industriellen Standards für Kontrollsysteme kompatibel. Die Programmierung kann entweder am Gerät über die Tastatur des Handprogrammers oder entfernt über die optionale Dolphin Software oder ®...

  • Seite 12: Wichtige Funktionen Des Sitrans Lu 02

    Wichtige Funktionen des SITRANS LU 02 Vorgegebene Funktionen Gehäuse: Chemisch beständig, leicht, staub- und wasserdicht, einfache Handhabung. LCD mit Hintergrundbeleuchtung: Große Zeichen zur Anzeige der Messwerte und Parameterinhalte. Hintergrundbeleuchtung zur Lesbarkeit in allen Lichtverhältnissen. Graphische Symbole zur kontinuierlichen Angabe der Betriebsbedingungen.

  • Seite 13: Programmierbare Funktionen

    Für typische Anwendungen sind nur wenige Funktionen zu programmieren. Um besonderen Applikationsanforderungen gerecht zu werden, können sie jedoch gegebenenfalls frei programmiert werden. Nachfolgend finden Sie Funktionen, die die Programmierung des SITRANS LU 02 vereinfachen und dabei vielseitig genug sind, komplexen Messanforderungen zu genügen.

  • Seite 14: Installation

    SITRANS LU 02 Montageort Prüfen Sie alle für die Montage des SITRANS LU 02 in Frage kommenden Orte. Wählen Sie einen Montagort, der mit dem Polycarbonatgehäuse kompatibel ist, und beachten Sie folgende Punkte. Der ideale Montageort des SITRANS LU 02 erfüllt folgende Voraussetzungen: •...

  • Seite 15: Montage

    (10.5”) schraube (x 6) 209 mm (8.2”) X X X X X X 172 mm (6.8”) SITRANS LU 02 Hand- programmer Deckel (mit Montageschrauben Scharnier) (nicht mitgeliefert) Passende Stelle zur Kabeleinführung. Geeignete Kabelver- Montagebohrung, Durchm. 4.3 mm schraubungen zur Gewährleistung der Gehäuseschutzart verwenden.

  • Seite 16: Anschluss

    Schließen Sie alle Abschirmungen der zugehörigen Geräte an die SITRANS LU 02 Abschirmungen an. Um Erdschleifen zu vermeiden, dürfen die Schirme nur am SITRANS LU 02 geerdet werden. Die Schirme an den Leitungsenden sind so zu isolieren, dass keine Erdschleifen entstehen.

  • Seite 17: Smartlinx ® Modul (Option)

    ® Smartlinx Modul (Option) Die SITRANS LU 02 Software / Hardware kann mit einem SmartLinx Kommunikationsmodul (Option) von Siemens Milltronics ausgestattet werden. Dieses dient als Schnittstelle zu einem gängigen, industriellen Kommunikationssystem. ® Der SITRANS LU 02 wird, wenn nicht separat bestellt, ohne SmartLinx Modul geliefert.
  • Seite 18 Vor Wiedereinbau der LCD Karte oder Schließen des Deckels sollte in der ® Anleitung des Smartlinx Moduls nachgeschlagen werden, ob evtl. Hardware Einstellungen nötig sind. 4. Die LCD Karte wieder einsetzen, mit den entfernten Schrauben (Schritt 1) befestigen. Seite 18 SITRANS LU 02 7ML19985BD31...
  • Seite 19 Sicherungen begrenzt ist, deren Nennleistung die der Relais nicht übersteigt. Hinweis: Relais in abgefallenem Zustand gezeigt. zur Anlage des Kunden Siehe Kapitel Technische Daten für die Nennleistungen. mA Ausgänge 0/4-20mA isolierter Ausgang, max. 750Ω 7ML19985BD31 SITRANS LU 02 Seite 19...

  • Seite 20: Kommunikation

    RS-485 Schnittstelle max. 15 m (50 ft) max. 1200 m (4,000 ft) Bipolarer Strom Das BIC-II von Siemens Milltronics wird (bei Bedarf) wie folgt an die Klemmen für Schnittstellenkommunikation angeschlossen. siehe BIC-II Betriebsanleitung Zum Host Gerät RS-232 oder Belden 8760 (oder entspr. Kabel), RS-422, jeweils max.

  • Seite 21: Smartlinx

    Moduls finden Sie in der zughörigen Betriebsanleitung. Synchronisation Vermeiden Sie nach Möglichkeit die Montage eines SITRANS LU 02 in der Nähe eines anderen Ultraschallmessgerätes. Bei einer Montage mehrerer Messumformer in einer Anlage muss eine gegenseitige Beeinflussung ausgeschlossen werden. Dies kann durch Leitungsverlegung in separaten, geerdeten Metallrohren geschehen, oder, wenn das nicht möglich ist, durch Synchronisation der Geräte untereinander.
  • Seite 22 Mit ihm können einzelne Parameter umprogrammiert werden. Dolphin ComVerter Der ComVerter passt wie der Handprogrammer in die Aussparung auf der Gehäusevorderseite. Er ermöglicht die Kommunikation mit einem PC über Dolphin Plus (separat erhältlich). Seite 22 SITRANS LU 02 7ML19985BD31...
  • Seite 23 7ML19985BD31 SITRANS LU 02 Seite 23...

  • Seite 24: Programmierung

    Richtigkeit des eingegebenen Wertes zu Falscheingabe überprüfen Zusatzfunktion Hinweis auf eine Zusatzfunktion (nur für bestimmte Parameter) Scrollfunktion Schnelldurchlauf auf diesen Parameter ist möglich Prog. Modus zeigt an, dass die Programmierung aktiviert ist Seite 24 SITRANS LU 02 7ML19985BD31...

  • Seite 25: Tastatur

    Tastatur Bei der Programmierung haben die Tasten des SITRANS LU 02 Handprogrammers folgende Funktionen. Nummerntasten X X X Funktionstasten Taste Beschreibung Springen innerhalb der Anzeigenfelder (Mess-Stelle, Parameternummer oder Parameterinhalt). Eingabe von Zahlenwerten im aktiven Anzeigefeld. Eingabe Dezimalpunkt (Zeiger nach links bei Bearbeitung TVT Kurve).

  • Seite 26: Starten Des Programmierungsmodus

    Werte des Relaiszustandes und mA Ausgangs gespeichert (es sei denn, sie werden durch Parametereingabe verändert oder wird gedrückt). Erfolgen längere Zeit keine Eingaben, so geht der SITRANS LU 02 automatisch in den RUN Modus zurück. Eingabe von Parameterwerten Im Programmierungsmodus...

  • Seite 27: Rückstellen Oder Löschen Von Parametern

    P000 (G) Verriegelung Dieser Parameter schützt alle Parametereingaben (bei Bedarf) vor unerwünschter Veränderung. Der Aufruf des Parameters erfolgt nur durch direkten Zugriff (keine Scrollfunktion). Die Verriegelung wird aktiviert, indem der Sicherheitscode (1954) verändert wird. 7ML19985BD31 SITRANS LU 02 Seite 27...
  • Seite 28 Parameter zugegriffen und der Wert "1954" eingegeben werden. Der Sicherheitsparameter kann nicht mit den Tasten zurückgesetzt werden. Werte: 1954 = aus (Parameterwerte können geändert werden) -1 = Kontrollrelais während einer Simulation aktiv sonstige = aktiviert (Parameter verriegelt) Seite 28 SITRANS LU 02 7ML19985BD31...

  • Seite 29: Schnellstartparameter

    4 = Differenz (Werte 6 und 7 nicht verwendet) 5 = Mittelwert 8 = Tripper (Beschickungswagen) P002 Materialauswahl Eingabe der zu messenden Materialart. Auswahl 'Flüssigkeit" bei flachen Materialoberflächen senkrecht zum Schallkegel. Werte: 1 = Flüssigkeiten oder flache Oberflächen (Werkseinstellung) 2 = Schüttgüter 7ML19985BD31 SITRANS LU 02 Seite 29...
  • Seite 30 3 = schnell (10 m / Min.) 4 = sehr schnell (1.7 m / Sek.) 5 = sofort (17 m / Sek.) P004 Sensortyp Eingabe des an den SITRANS LU 02 angeschlossenen Sensors für die angezeigte Mess-Stelle. Werte: 0 = keine Eingabe 100 = ST-H...
  • Seite 31 Sensor höher zu montieren (siehe Kapitel Installation, Sensormontage) und der neue Abstandswert zum Nullpunkt (P006) einzugeben. Werte: 0.000 bis 9999 Hinweis: Nach Änderung der Schnellstartparameter (je nach Bedarf) gehen Sie zu Kapitel Betrieb über, um eine Betriebsfunktionskontrolle durchzuführen. 7ML19985BD31 SITRANS LU 02 Seite 31...

  • Seite 32: Betrieb

    Betrieb Nach Eingabe der Schnellstartparameter kann der SITRANS LU 02 in Betrieb genommen werden. (Eine Änderung von Applikations- und Systemparametern bewirkt eine entsprechende Betriebsänderung). Anzeige Im RUN Modus erscheinen folgende Werte und Symbole in der Anzeige. Beachten Sie, dass viele Indikatoren einem bestimmten Betriebsfall zugeordnet sind und deshalb nicht ständig in der Anzeige erscheinen.

  • Seite 33: Tastatur

    Aktivieren des Programmierungsmodus (siehe Umschalten der Anzeige “Maßeinheiten/Prozent der Mess-Spanne" (Abschließen der Programmierung). Stop/Start des automatischen Durchlaufs (Scroll) der Mess-Stellen. Anwahl der nächsten Mess-Stelle (Scrollfunktion ist abgeschaltet). Anwahl der vorigen Mess-Stelle (Scrollfunktion ist abgeschaltet). 7ML19985BD31 SITRANS LU 02 Seite 33...

  • Seite 34: Betriebsfunktionskontrolle

    1. Die Taste zum Starten des RUN Modus drücken... “----” kann kurzzeitig in der Anzeige erscheinen, bis der SITRANS LU 02 den ersten Messwert berechnet und zur Anzeige bringt. Wird der Sensortyp (P004) nur für Mess-Stelle 1 eingegeben, so wird diese ständig angezeigt.

  • Seite 35: Auswertung

    Parameterwerte in die Programmierungstabellen im Anhang dieser Anleitung übernommen werden. (Auf diese geänderten Parameter ist ein Scrollzugriff möglich). Für den weiteren Betrieb des SITRANS LU 02 ist praktisch keine Wartung mehr nötig. B. Bei Mess-Schwierigkeiten (nach Inbetriebnahme wird immer noch "LOE" angezeigt) oder unzufriedenstellender Systemleistung finden Sie im Kapitel Fehlersuche Hilfestellung.

  • Seite 36: Applikationsparameter

    Boden halbkugelförmiger Boden (P052) Kugel oder konischer / Pyramidenboden flacher Schrägboden (P052) universal linear (P054 / P055) oder oder parabolischer Boden flache Enden universal gekrümmt (P054 / P055) 10 = Parabolenden (P052 / P053) Seite 36 SITRANS LU 02 7ML19985BD31...
  • Seite 37 2. Scrollzugriff oder oder Direktzugriff auf den gewünschten Stützpunkt. 3. Eingabe des gewünschten Füllstand- oder Volumenwertes. 4. Drücken der Taste Hinweis: Im Kapitel Technische Beschreibung / Volumenberechnung finden Sie nähere Angaben zur Auswahl der Stützpunktwerte. 7ML19985BD31 SITRANS LU 02 Seite 37...

  • Seite 38: Anzeige (P060 Bis P062)

    Anzeige in Yards zu erhalten. Hinweis: Es muss darauf geachtet werden, dass nach Eingabe des Faktors ein Überlaufen der Anzeige vermieden wird (Anzeige von max. 4 Stellen vor dem Komma). Werte: -999 bis 9999 Seite 38 SITRANS LU 02 7ML19985BD31...
  • Seite 39 Abstand zwischen Messbereich (P006) und Meeresspiegel in der unter P005 gewählten Einheit eingegeben. (Eingabe eines negativen Wertes, wenn sich der Nullpunkt unterhalb des Meeresspiegels befindet.) Diese Eingabe wirkt sich nur auf die Anzeige des SITRANS LU 02 aus. (Relais und mA Ausgang bleiben unbeeinflusst). Werte: -999 bis 9999 Behälter...

  • Seite 40: Failsafe (P070 Bis P072)

    Failsafe (P070 bis P072) Der SITRANS LU 02 ist so voreingestellt, dass bei Störungen die letzten "bekannten" Werte für Anzeige, Balkenskala, mA Ausgänge und Relais gespeichert werden. Zur Prozess-Steuerung kann die Failsafe Funktion des SITRANS LU 02 mit Hilfe folgender Parameter auf die jeweiligen Anforderungen angepasst werden.
  • Seite 41 Bei der Auswahl "HOLd" (Werkseinstellung) wird im RUN Modus der "letzte bekannte" Füllstand gespeichert. Bei der Auswahl "Max" (HI) oder "Min" (LO) nimmt der SITRANS LU 02 nach der Reaktionszeit (P072) den Füllstandwert von Mess-Spanne (P007) oder Messbereich (P006) an.

  • Seite 42: Relais (P100 Bis P104, P110 Bis P113, P129)

    (Min./Min. Alarm) P104 = 10.00% (Min. Alarm) P102 = 20.00% (Min./Min. Alarm) P104 = 10.00% (Max. Alarm) P101 = 80.00% (Min. Alarm) P102 = 20.00% (Max./Max. Alarm) P103 = 90.00% (Min./Min. Alarm) P104 = 10.00% Seite 42 SITRANS LU 02 7ML19985BD31...
  • Seite 43 Relaiszuweisungen (P110), Relaisfunktionen (P111) und Schaltpunkte A/B (P112/P113) durch ein Verändern der Grundeinstellung automatisch auf die Werkseinstellung zurückgesetzt werden. Werte: 1 = Grundeinstellung 1 2 = Grundeinstellung 2 3 = Grundeinstellung 3 4 = Grundeinstellung 4 7ML19985BD31 SITRANS LU 02 Seite 43...

  • Seite 44: Standardalarmfunktionen (P101 Bis P104)

    -999 bis 9999 (Werkseinstellung: 90.00% der Mess-Spanne oder andere Einheit) P104 Min/Min. Alarm Füllstand, bei dem der Min/Min. Alarm für die angezeigte Mess-Stelle ausgelöst wird (nur für Relaisgrundeinstellung 2 oder 4). Werte: -999 bis 9999 (Werkseinstellung: 10.00% der Mess-Spanne oder andere Einheit) Seite 44 SITRANS LU 02 7ML19985BD31...
  • Seite 45 • "Ch" wird angezeigt, wenn ein Parameter für anwendungsbezogene Relais zuvor vom Benutzer geändert wurde. Verwenden Sie die Schaltpunkte A/B (P112/P113). Werden keine anwendungsbezogenen Relais benötigt, gehen Sie direkt zur Failsafezeit für Relais (P129) über. 7ML19985BD31 SITRANS LU 02 Seite 45...

  • Seite 46: Anwendungsbezogene Relais (P110 Bis P113)

    Dieser Parameter kann bei Bedarf zur Änderung von Relaisfunktion, Bezeichnung oder Betrieb verwendet werden. Bei Aufruf dieses Parameters erscheint das Relaissymbol in der Symbolanzeige und die Relaisnr. (entsprechend der Klemmen des SITRANS LU 02) im Anzeigenfeld der Mess-Stelle. Funktion Bezeichnung...

  • Seite 47: Unabhängige Relaisschaltpunkte

    Messbereich (P006). Alarmwerte für die Temperatur werden in Grad Celsius (°C) eingegeben. Ein Alarm zur Füllstandänderung wird in Einheiten pro Minute oder in % der Mess- Spanne pro Minute eingegeben. Beim Befüllen wird ein positiver, beim Entleeren ein negativer Alarmwert eingegeben. 7ML19985BD31 SITRANS LU 02 Seite 47...
  • Seite 48 2% Hysterese (Werkseinstellung), einstellbar durch P116 P112 Relaisschaltpunkt A Eingabe des gewünschten Schaltpunkts (in Bezug auf die gewählte Relaisfunktion). Werte: -999 bis 9999 Hinweis: Die Werte der Schaltpunkte A und B dürfen nicht identisch sein. Seite 48 SITRANS LU 02 7ML19985BD31...
  • Seite 49 Failsafezeit für Relais Dieser Parameter erlaubt einen Relaisbetrieb unabhängig vom Failsafe Füllstand (P071). Bei Aufruf des Parameters erscheint das Relaissymbol in der Symbolanzeige und die Relaisnummer (entsprechend der SITRANS LU 02 Klemmen) im Anzeigenfeld der Mess-Stelle. Auswahl: "OFF" Relais reagiert auf den Failsafe Füllstand (P071).
  • Seite 50 Die Eingabe wird wie folgt vorgenommen: 1. Taste drücken, bis zur Anzeige des Zusatzfunktionssymbols, 2. Taste oder , zum Scrollzugriff auf die Failsafe Option. 3. Taste , zur Bestätigung der gewünschten Option. Werte: "OFF" "HOLd" "dE" "En" Seite 50 SITRANS LU 02 7ML19985BD31...

  • Seite 51: Ma Ausgang (P200 Bis P203, P210 Bis P215, P219)

    Ausgang (P200 bis P203, P210 bis P215, P219) Bei Verwendung von SITRANS LU 02 mA Ausgängen sind folgende Parameter bedarfsgemäß zu ändern. Hinweis: Andernfalls gehen Sie zu Kapitel Betrieb über. Bei Zugriff auf einen mA Ausgangsparameter erscheint das mA Symbol in der Symbolanzeige und die mA Ausgangsnummer (entsprechend der SITRANS LU 02 Klemmen) im Mess-Stellenfeld.
  • Seite 52 Die Eingabe erfolgt in der gewählten Einheit (P005) oder in % der Mess-Spanne (P007). Bei der Betriebsart Volumen erfolgt die Eingabe in der gewählten Volumeneinheit (P051) oder in Prozent des Max. Volumens. Werte: -999 bis 9999 Seite 52 SITRANS LU 02 7ML19985BD31...
  • Seite 53 Dieser Parameter wird in Verbindung mit dem 20 mA Feinabgleich zum Abgleichen des mA Ausgangs mit einem anderen Mess-System verwendet. Der Wert (Werkseinstellung 0.000) wird solange verändert, bis das angeschlossene Gerät bei Aufruf dieses Parameters 4.000 mA anzeigt. Werte: -1.00 bis 1.000 7ML19985BD31 SITRANS LU 02 Seite 53...
  • Seite 54 Nach Ablauf der Failsafezeit (P070) geht der mA Ausgang sofort auf den Wert "Mess-Spanne". Wahlweise kann auch ein mA Wert vorgegeben werden, um bei einem bestimmten Wert einen sofortigen mA Ausgang zu erhalten. Werte: 0.0 bis 22.00 Seite 54 SITRANS LU 02 7ML19985BD31...

  • Seite 55: Systemparameter

    Systemparameter In diesem Kapitel werden die Parameter beschrieben, die zur individuellen Anpassung des Mess-Systems SITRANS LU 02 oder zur Behebung von Mess- Schwierigkeiten dienen. Normalerweise sind diese Parameter nur in Fehlerfällen zu ändern (siehe Kapitel Fehlersuche). Sie können auch umprogrammiert werden, um die Systemleistung im RUN Modus zu verbessern.

  • Seite 56: Speicherung Von Temperaturdaten (P300 Und P302)

    Max. Temperatur am Temperaturfühler Anzeige der vom TS-3 Temperaturfühler (falls verwendet) aufgezeichneten Höchsttemperatur (in °C). Bei Aufruf des Parameters erscheint das Temperaturzeichen im Symbolfeld und die TS-3 Nummer im Anzeigenfeld der Mess-Stelle. Werte: -50 bis 150 Seite 56 SITRANS LU 02 7ML19985BD31...

  • Seite 57: Profilaufzeichnung (P330 Bis P337)

    Profilaufzeichnung (P330 bis P337) Die folgenden Parameter sind für den befugten Siemens Milltronics Kundendienst oder Techniker bestimmt, die mit den Siemens Milltronics Echoauswertetechniken vertraut sind. Mit diesen Parametern können bis zu 10 Echoprofile manuell (P330) oder automatisch (P331) aufgezeichnet und gespeichert werden. Siehe Echoprofilanzeige (P810) für Anforderungen an die Hardware / Software.
  • Seite 58 Wählen Sie diesen Parameter (falls erforderlich) zur Angabe des Sensors, für den die Auto Profilaufzeichnungen gespeichert werden. Dieser Parameter ist auf den Sensor an Mess-Stelle 1 voreingestellt. Werte: 0 = beliebiger Sensor 1 = Sensor 1 (Werkseinstellung) 2 = Sensor 2 Seite 58 SITRANS LU 02 7ML19985BD31...

  • Seite 59: Auto Aufzeichnung Schaltpunkte A/B

    (P702 / P703) übertrifft, so wird das Echoprofil unter Berücksichtigung dieser und anderer Bedingungen gespeichert. Werte: 0 = Auto Profilaufzeichnung beim Befüllen oder Entleeren (Werkseinstellung). 1 = Auto Profilaufzeichnung nur beim Befüllen. 2 = Auto Profilaufzeichnung nur beim Entleeren. 7ML19985BD31 SITRANS LU 02 Seite 59...
  • Seite 60 Wenn der Echoverlust die eingegebene Zeit (in Sekunden) übertrifft, dann wird das Echoprofil in Abhängigkeit dieser und anderer Bedingungen gespeichert. Bei der Eingabe "0" (Werkseinstellung) wird kein Echoverlust zur Speicherung einer Auto Profilaufzeichnung benötigt. Werte: 0.0 bis 9999 Seite 60 SITRANS LU 02 7ML19985BD31...

  • Seite 61: Systemdaten (P340 Bis P342)

    Anzahl der Betriebstage des SITRANS LU 02 seit seiner Herstellung. Werte: 0.000 bis 9999 P342 (V) Inbetriebnahme Anzeige, wie oft der SITRANS LU 02 nach Stromausfällen wieder in Betrieb genommen wurde (seit dem Herstellungsdatum, P340). Werte: 1 bis 9999 7ML19985BD31...

  • Seite 62: Feinabstimmung Messbereich (P650 Bis P654)

    " Füllstand” gilt der Abstand vom Nullpunkt (P006) zur Materialoberfläche. • " Leerraum" oder "Tripper" gilt der Abstand vom Vollpunkt (P007) zum Material. • " Abstand" gilt der Abstand von der Sensorsendefläche zur Materialoberfläche. Seite 62 SITRANS LU 02 7ML19985BD31...
  • Seite 63 Schallgeschwindigkeit auch direkt eingegeben werden. Für P005 = 1, 2 oder 3 wird die Einheit m/s verwendet (oder ft/s für P005 = 4 oder 5). Werte: 50.01 bis 2001 m/s (164.1 bis 6563 ft/s) 7ML19985BD31 SITRANS LU 02 Seite 63...

  • Seite 64: Temperaturkompensation (P660 Bis P664)

    Temperaturmessung Dieser Parameter ist auf "AUTO" voreingestellt. Während eines Messzyklus tastet der SITRANS LU 02 den zum Sensor gehörigen TS-3 Temperaturfühler ab. Wenn kein TS-3 Temperaturfühler angeschlossen ist, wird der Messwert des Ultraschallsensors verwendet. Verfügt der Sensor über keine interne Temperaturkompensation, so wird der unter P661 eingegebene Temperaturwert übernommen.
  • Seite 65 Im RUN Modus kann diese Anzeige durch Drücken der Taste aufgerufen werden. Wird keine Temperaturvorgabe in P660 verwendet, erscheint der gemessene Temperaturwert. Bei Wahl einer Temperaturvorgabe wird der Wert aus Parameter P661 angezeigt. Werte: -50 bis 150 7ML19985BD31 SITRANS LU 02 Seite 65...

  • Seite 66: Füllstandänderung (P700 Bis P707)

    Füllstandänderung (P700 bis P707) P700 Max. Befüllgeschwindigkeit Einstellung der Reaktion des SITRANS LU 02 auf einen Anstieg des Füllstandes (oder auf einen höheren Failsafe Füllstand, P071). Der Wert muss etwas höher sein, als die max. Befüllgeschwindigkeit des Behälters. Die Eingabe erfolgt in der unter P005 gewählten Einheit oder in % der Mess-Spanne (P007).
  • Seite 67 Änderungsgeschwindigkeit der Füllstandhöhe (in Einheiten (P005) oder % der Mess- Spanne (P007) pro Minute). Hinweis: Beim Entleeren hat der Wert ein negatives Vorzeichen. Im RUN Modus kann die Anzeige durch Drücken der Taste aufgerufen werden. Werte: -999 bis 999 7ML19985BD31 SITRANS LU 02 Seite 67...

  • Seite 68: Messwertprüfung (P710 Bis P713)

    Fenster bei jedem gesendeten Impuls, bis das gewählte Echo umfasst wird. Danach nimmt das Fenster wieder seine normale Größe an. Bei der Eingabe "aus" reagiert der SITRANS LU 02 sofort auf einen neuen Messwert. Die Änderung erfolgt mit der unter P700/P701 festgelegten Geschwindigkeit. Die Zuverlässigkeit der Messung ist jedoch beeinträchtigt.
  • Seite 69 Messwert umfasst und die Anzeige wird berechnet. Andernfalls wird der neue Messwert durch die Echosperre geprüft, bevor der SITRANS LU 02 die Anzeige aktualisiert. Bei Eingabe von "0" (Werkseinstellung) wird das Fenster automatisch berechnet. Als Grundlage dient die Max.

  • Seite 70: Abtasten (P725 Bis P729)

    1 = Sensor 1 ist Zusatzsensor 2 = Sensor 2 ist Zusatzsensor P726 Synchronisation Dieser Parameter ist bei Montage eines anderen Füllstandmess-Systems neben dem SITRANS LU 02 zu verwenden. Siehe Kapitel Installation, Synchronisation. Werte: 0 = nicht erforderlich 1 = Synchronisation der Mess-Systeme (Werkseinstellung) P727 (G) Abtastverzögerung...
  • Seite 71 Anzeige der Zeit (in Sekunden), die verging, seit die angezeigte Mess-Stelle zum letzten Mal abgerufen wurde. Dieser Wert kann als Zusatzanzeige im Run Modus abgelesen werden. Siehe Kapitel Betrieb / Tastatur. Werte: 0.000 bis 9999 7ML19985BD31 SITRANS LU 02 Seite 71...

  • Seite 72: Anzeige (P730 Bis P733, P740)

    Modus zu schnell durchläuft. Eingabe der Verzögerung (in Sekunden), nach der die Anzeige auf die nächste Mess-Stelle springt. (Der Durchlauf der Mess-Stellenanzeige erfolgt unabhängig vom Abtasten der Sensoren.) Werte: 0.5 bis 10 (Werkseinstellung auf 1.5 Sekunden) Seite 72 SITRANS LU 02 7ML19985BD31...
  • Seite 73 Mit den Tasten kann jeder aufgerufene Parameter gekennzeichnet oder die Kennzeichnung wieder gelöscht werden. erscheint bei Zugriff auf einen geänderten oder gekennzeichneten Parameter. Werte: 0 = off 1 = smart (Werkseinstellung) 2 = tagged (benutzergekennzeichnet) 7ML19985BD31 SITRANS LU 02 Seite 73...

  • Seite 74: Kommunikation Mit Peripheriegeräten (P740 Bis P749)

    Anzeige, auf welchen Kommunikationsbus der SITRANS LU 02 aktuell eingestellt ist. Bei fehlendem Anschluss erscheint automatisch die RS-485 Schnittstelle. Wenn es sich nicht um eine RS-485 Schnittstelle handelt, dann zeigt der SITRANS LU 02 den Bus-Typ an, mit dem er kommuniziert (oder versucht zu kommunizieren).

  • Seite 75: Smartlinx (P750 Bis P792)

    Bedingungen erfüllt sind. Die Kommunikation wird dann wieder aufgenommen. Anzeigen: PASS: kein Fehler FAIL: fehlerhaftes SmartLinx Modul oder SITRANS LU 02 ERR1: unbekanntes Protokoll, SITRANS LU 02 Software aktualisieren P791 Bus-Fehler Dieser Parameter gibt an, ob ein Fehler am Bus anliegt.

  • Seite 76: Echoanalyse (P800 Bis P807)

    Dieser Parameter wird verwendet, wenn der angeschlossene Ultraschallsensor mit einem Überflutungsschutz ausgestattet ist. Bei Sensorüberflutung erkennt der SITRANS LU 02, dass sich die zu messende Oberfläche in der Nahbereichsausblendung (P800) befindet. Der Failsafebetrieb wird daraufhin aktiviert (gemäß der Failsafe Programmierung).
  • Seite 77 = kurz (0 bis 99), y = lang (0 bis 99) P806 (V) Echostärke Anzeige der Stärke (in dB über 1 µ V rms) des Echos, das zur Berechnung des Messwertes ausgewählt wurde. Werte: 0 bis 99 7ML19985BD31 SITRANS LU 02 Seite 77...
  • Seite 78 Der Störgeräuschpegel setzt sich aus momentanen Schallgeräuschen und elektrischem Rauschen (z. B. induziert auf die Sensorleitung oder vom Sensor selbst empfangen) zusammen. Werte: x = Mittelwert (-99 bis 99), y = Spitze (-99 bis 99) Seite 78 SITRANS LU 02 7ML19985BD31...

  • Seite 79: Serviceparameter Zur Echoanalyse (P810,P816-P825,P830-P835,P840-P845,P850-P852)

    Serviceparameter zur Echoanalyse (P810,P816-P825,P830-P835,P840-P845,P850-P852) Hinweis: Folgende Parameter sind für den befugten Siemens Milltronics Kundendienst oder Techniker bestimmt, die mit den Siemens Milltronics Echoauswertetechniken vertraut sind. Aufbau eines Echoprofils Im folgenden sind die wesentlichen Abschnitte eines Echoprofils abgebildet. Diese sind entweder über Dolphin Plus oder Oszilloskop sichtbar.
  • Seite 80 Bei Verlassen der Profilmarker Parameter und Drücken der Taste oder bei Aufruf des RUN Modus erscheint automatisch wieder das Echosperrfenster. P817 (V) Zeit Profilmarker Kontrolle der Zeit (in ms) zwischen Sendeimpuls und Profilmarker. Werte: 0.000 bis 9999 Seite 80 SITRANS LU 02 7ML19985BD31...
  • Seite 81 Messbereich, Mittelwert Fläche / Erstes (grobe Schüttgüter ohne Schüttkegel) langer Messbereich, Mittelwert Größtes / Erstes (universell, Flüssigkeiten) kurzer Messbereich, Größtes oder Erstes (universell) kurzer Messbereich, nur Größtes (Schüttgüter, Flüssigkeiten in offenen Behältern) kurzer Messbereich, nur Erstes (Flüssigkeiten in geschl. Behältern) 7ML19985BD31 SITRANS LU 02 Seite 81...
  • Seite 82 Eingabe des Wertes (in Prozent der Echohöhe), der sicherstellt, dass das Echosperr- fenster das Echoprofil am steilsten Flankenanstieg des gewählten Echos schneidet. Dieser Wert wird zum gemeldeten Füllstand. Die Werkseinstellung beträgt 90%, wenn P002=1 Flüssigkeit und 50%, wenn P002=2 Schüttgut. Werte: 5 bis 95 Seite 82 SITRANS LU 02 7ML19985BD31...
  • Seite 83 Stützpunkte können ebenfalls verändert werden, um die Beeinflussung der Kurve je nach gewünschter Korrektur zu erweitern. Bei vielfachen Störechos kann diese Einstellung an verschiedenen Punkten durchgeführt werden. Gehen Sie jedoch vorsichtig vor, um das Nutzecho nicht auszublenden. 7ML19985BD31 SITRANS LU 02 Seite 83...
  • Seite 84 Eingabe des minimalen Startpunktes der TVT Kurve (in dB über 1 µV rms). Diese Funktion (Werkseinstellung 45) sollte nur verwendet werden, wenn sich eine vergrößerte Nahbereichsausblendung weiter als gewünscht in den Messbereich erstrecken würde. Werte: -30 bis 225 Seite 84 SITRANS LU 02 7ML19985BD31...
  • Seite 85 Dieser Wert wird durch die Reaktionszeit automatisch geändert (P003). (Siehe Technische Beschreibung, Reaktionszeit). Werte: 0 bis 200 P842 Frequenz kurze Sendeimpulse Einstellung der Frequenz kurzer Sendeimpulse (in kHz). Dieser Wert wird durch Ändern des Sensortyps (P004) automatisch angepasst. Werte: 10.00 bis 60.00 7ML19985BD31 SITRANS LU 02 Seite 85...
  • Seite 86 0 bis 100 P852 Messbereich kurze Sendeimpulse Eingabe des mit kurzen Sendeimpulsen maximal zu messenden Abstands in den unter P005 gewählten Einheiten. Dieser Wert wird durch Ändern des Sensortyps (P004) automatisch angepasst. Werte: 0.000 bis 9999 Seite 86 SITRANS LU 02 7ML19985BD31...

  • Seite 87: Test (P900 Bis P913)

    F3 = EEPROM F4 = EPROM P902 (V) Watchdog Taste zum Zurücksetzen des Mikroprozessors drücken. Nach Abschluss (Dauer ca. 15 Sekunden) geht der SITRANS LU 02 in den RUN Modus. P903 (V) Anzeige Taste zum Start des Anzeigetests drücken. Alle LCD Segmente und Zeichen werden kurz angezeigt.
  • Seite 88 10.00 bis 60.00 P906 Kommunikation Taste zum Testen der Kommunikationsschaltkreise des SITRANS LU 02. Hinweis: Vor Aufruf dieses Parameters müssen die Klemmen 27 mit 29 und 28 mit 30 gebrückt werden. Bei erfolgreichem Test erscheint "PASS". Wenn "FAIL" angezeigt wird, muss der Test wiederholt werden.
  • Seite 89 Ultraschallsensor keine integrierte Temperaturkompensation besitzt. Werte: -50 bis 150 P913 Temperatur am TS-3 Anzeige der Behältertemperatur in °C (Messung durch den angeschlossenen Temperaturfühler). Die Meldung "OPEn" erscheint, wenn kein TS-3 Temperaturfühler angeschlossen ist. Werte: -50 bis 150 7ML19985BD31 SITRANS LU 02 Seite 89...

  • Seite 90: Messung (P920 Bis P923)

    Taste zum Beenden der Simulation bei Bedarf drücken. Während der Messung oder Simulation reagiert der SITRANS LU 02, als ob sich das Gerät im RUN Modus befinden würde. Der angezeigte Wert ist jedoch abhängig vom ausgewählten Messparameter und der Füllstand erscheint in der Zusatzanzeige.
  • Seite 91 Der Anzeigewert entspricht dem Volumen in Prozent des Max. Volumens (P051). Taste nach Bedarf zur Anzeige in Einheiten des Max. Volumens drücken. P927 Abstand in Prozent Entspricht dem Parameter P923, mit einer alternierenden Anzeige in %; drücken Sie die Taste 7ML19985BD31 SITRANS LU 02 Seite 91...

  • Seite 92: Master Reset (P999)

    • zum Löschen aller benutzerprogrammierten Werte aus dem Speicher. • nach Austausch des SITRANS LU 02 EPROM mit einer anderen Software- Revisionsnummer. Während der Durchführung des Master Reset zeigt die Balkenskala den Fortschritt von 0 bis 100% an. Nach einem Master Reset ist eine völlige Neuprogrammierung notwendig.

  • Seite 93: Technische Beschreibung

    Technische Beschreibung Messzyklus Ein Messzyklus des SITRANS LU 02 besteht aus einem oder mehreren elektrischen Ultraschallimpulsen, die ans Abtastrelais übertragen werden. Das Abtastrelais wird nach Bedarf aktiviert, um den Impuls an den angeschlossenen Sensor weiterzugeben. Auf jeden elektrischen Impuls hin erzeugt der Ultraschallsensor einen akustischen Impuls.

  • Seite 94: Echoverarbeitungsanzeige (Oszilloskopbild, P810)

    Die Schallgeschwindigkeit im Übertragungsmedium hängt von Art, Temperatur und Dampfdruck des vorhandenen Gases oder Dampfes ab. Die Werkseinstellung des SITRANS LU 02 geht von Luft bei 20°C (68°F) als Behälteratmosphäre aus. Wenn kein anderer Wert programmiert wird, wird zur Abstandsmessung eine Schallgeschwindigkeit von 344.1 m/s (1129 ft/s) herangezogen.

  • Seite 95: Abtasten

    Bedarf verringert werden, um eine vorzeitige Relaisermüdung zu verhindern. Volumenberechnung Der SITRANS LU 02 bietet eine Reihe von Volumenberechnungsformeln (P050 bis P055). Entspricht der zu überwachende Behälter keiner der 8 vorgegebenen Formen, kann eine universelle Volumenberechnung durchgeführt werden. Man verwendet dabei die Füllstand/Volumenkurve des Herstellers (oder erstellt sie anhand der Behältermaße).

  • Seite 96: Reaktionszeit

    Bogen der Kurve (sowie ein Stützpunkt im Winkel) einzugeben. Reaktionszeit Die Reaktionszeit (P003) des SITRANS LU 02 auf Füllstandänderungen ist so konzipiert, dass höchste Installationsanforderungen erfüllt werden. Wird einer dieser Parameter einzeln geändert, so wird sein Wert durch eine Änderung der Reaktionszeit automatisch angepasst.
  • Seite 97 Max. Füll-/Entleergeschwindigkeiten können durch die Werte der Parameter Echosperre, Abtast- und Sendeimpulsverzögerung behindert werden. Durch Eingabe der Reaktionszeit werden verschiedene Parameter so eingestellt, dass der SITRANS LU 02 wie in der folgenden Tabelle gezeigt auf Füllstandänderungen reagiert. 7ML19985BD31 SITRANS LU 02...

  • Seite 98: Anwendungsbeispiele

    * Abtastverzögerung (P727) wird global für alle Mess-Stellen auf die schnellste gewählte Reaktionszeit (P003) von Mess-Stelle 1 oder 2 eingestellt. Anwendungsbeispiele Die nachstehenden Beispiele zeigen Lösungen des SITRANS LU 02 für spezifische Messprobleme. Es ist sehr unwahrscheinlich, dass eines der aufgeführten Beispiele ganz genau Ihrer Applikation entspricht.

  • Seite 99: Beispiel 1 - Füllstandmessung

    Beispiel 1 - Füllstandmessung Materialfüllstand Die Füllstandmessung ist die häufigste Einsatzart des SITRANS LU 02 Messumformers. Es gelten folgende Voraussetzungen: • Ein 30 m hohes Zementsilo ist zu überwachen. • Die maximale Füllgeschwindigkeit beträgt 0,08 m pro Minute. • Alarmindikatoren sind nötig, wenn der Füllstand über 25 m steigt oder unter 10 m fällt.
  • Seite 100 Min. Alarm aus, Iststand = 9.36 m, Anzeige = 10.00 m. 12:27 Max. Alarm ein, Iststand = 21.36 m, Anzeige = 25.00 m. 12:47 Befüllung stoppt, Iststand = 22.96 m, Anzeige = 27.00 m. Seite 100 SITRANS LU 02 7ML19985BD31...
  • Seite 101 Einstellungen der Volumenparameter Nummer Beschreibung Anweisung Eingabe "1" für stehenden Zylinder mit P050 Behälterform flachem Boden. P051 Max. Volumen Eingabe "1457" für 1457 m Im RUN Modus wird nun das Volumen in m angezeigt. 7ML19985BD31 SITRANS LU 02 Seite 101...

  • Seite 102: Beispiel 2 - Leerraummessung

    Ein XCT-8 Sensor ist in einem Standrohr montiert, so dass sich seine Sendefläche 18 Inch über der Behälterdecke befindet. • Ein TS-3 Temperaturfühler ist zur Kontrolle der Flüssigkeitstemperatur im Behälter montiert. 4.50 ft (P006) 3.00 ft (P007) 1.5ft 12.00 ft (P052) (P053) Seite 102 SITRANS LU 02 7ML19985BD31...
  • Seite 103 Bei Spannungsausfall wird der letzte bekannte mA Ausgangswert mindestens 1 Stunde lang gespeichert. Dauert der Ausfall länger als 1 Stunde, so nimmt der mA Ausgang bei Wiederaufnahme der Spannung sofort den "neuen" Wert an. 7ML19985BD31 SITRANS LU 02 Seite 103...
  • Seite 104 Im RUN Modus entsprechen Anzeigewert und mA Ausgang nun dem nicht genutzten Behälterinhalt in ft . Soll der mA Ausgang weiterhin auf "Leerraum" (Abstand vom Füllstand bis zum Vollpunkt in ft) bezogen sein, so ist die mA Betriebsart (P201) "2" einzugeben. Seite 104 SITRANS LU 02 7ML19985BD31...

  • Seite 105: Beispiel 3 - Zweikanal Differenzmessung

    Sensor 2 (XPS-10) ist 275 cm über dem Kanal auf Anlagenseite des Filters montiert. Sensor 2 Sensor 1 Flußseite Anlage APPROVED APPROVED APPROVED 275.0 cm (P006) 225 cm (P101) 242.0 cm (P007) 12 cm (P112) 25 cm (P102) 7ML19985BD31 SITRANS LU 02 Seite 105...
  • Seite 106 Eingabe "9" für Alarm bei 9.00 cm Differenz Parametereinstellung mA Ausgang 1 (Einstellung mA Ausgang: Wasserstand Fluss-Seite). Nummer Beschreibung Anweisung Keine Eingabe erforderlich. (Voreingestellt P200 mA Bereich auf 4 mA = Min., 20 mA = Max., P001 = 1). Seite 106 SITRANS LU 02 7ML19985BD31...
  • Seite 107 • den Wasserstandschreiber an mA Ausgang 1 an. • den Differenzschreiber an mA Ausgang 2 an. Beachten Sie, dass an den Relais im Alarmzustand und ohne SpannungsAnschluss des SITRANS LU 02 keine Spannung anliegt. 7ML19985BD31 SITRANS LU 02 Seite 107...

  • Seite 108: Beispiel 4 - Zweikanal Mittelwertmessung

    Max. Alarm benachrichtigt werden. • Bei einer Mess-Schwierigkeit soll der Produktionsleiter durch einen Min. Alarm benachrichtigt werden. 74.00 ft (P006) 70.00 ft (P103) 72.20 ft 68.00 ft (P007) (P101) 6.00 ft 4.00 ft (P102) (P104) Behälternullpunkt (Ziel) Seite 108 SITRANS LU 02 7ML19985BD31...
  • Seite 109 Min. Alarmindikator an Relais 2 an. • den Max/Max. Alarmindikator an Relais 3 an. • den Min/Min. Alarmindikator an Relais 4 an. (Beachten Sie, dass an den Relais im Alarmzustand und ohne Stromanschluss keine Spannung anliegt). 7ML19985BD31 SITRANS LU 02 Seite 109...

  • Seite 110: Beispiel 5 - Tripper (Beschickungswagen)

    Bei einer horizontalen Montage des XLS (oder XLT) Sensors muss zum Schutz vor mechanischer Beschädigung eine Trägerplatte unter dem Sensor angebracht werden. Bei dieser Betriebsart des SITRANS LU 02 müssen die beiden Sensortypen identisch sein. Seite 110 SITRANS LU 02...

  • Seite 111: Schalterstellung Tripper Betrieb

    Bei zufriedenstellender Systemleistung und Programmierung wird der mA Ausgang 1 an die SPS angeschlossen. Die Anzeige am SITRANS LU 02 entspricht in der Nahstellung 0.000 ft und in der Endstellung 275 ft (Abstand vom Bezugspunkt der Mess-Spanne, P007). 7ML19985BD31...

  • Seite 112: Kommunikation

    Die aufgeführten Beispiele beschreiben nur einige Einsatzmöglichkeiten des SITRANS LU 02 bei der Prozesskontrolle. Mit dem SITRANS LU 02 können praktisch alle Prozesse kontrolliert werden (soweit Temperaturhöchstwerte, Messbereich und chemische Beständigkeit des Systems beachtet werden), die eine Abstandsmessung oder das Erkennen der Anwesenheit / Abwesenheit eines Gegenstands erfordern.

  • Seite 113: Messnachricht

    Bei Einstellung der Schnittstellenkommunikation (P740) auf "formatierte" Nachrichten wird zwischen jedem Nachrichtenfeld ein Komma gesendet (außer unmittelbar vor der Meldung "End of Message"). MT-00 Messnachricht Start Nachricht Mess-Stelle Zustand A Zustand C Prozent End of Message Nachrichtentyp Anzeige Zustand B Temperatur 7ML19985BD31 SITRANS LU 02 Seite 113...
  • Seite 114 2 Zeichen, $32 bis $FA (als Dezimalwert konvertieren und Temp 100 abziehen, z. B. Temperatur = 20°C) 5 Zeichen, 00.00 bis 9999. (z. B. aktueller Füllstand = 85.00 Prozent % der Mess-Spanne, EEEE. = Überlauf) End Of Message CR ($0D) Seite 114 SITRANS LU 02 7ML19985BD31...

  • Seite 115: Haltenachricht

    Nachrichtentyp End of Message Bsp. Feldname Definition Start Nachricht STX ($02) 2 Zeichen, 01 (zeigt an, dass der SITRANS LU 02 nicht mehr Nachrichtentyp im RUN Modus ist) End Of Message CR ($0D) MT-03 Mess-Stelle nicht in Betrieb Start Nachricht Mess-Stelle Bsp.

  • Seite 116: Wartung

    Wartung Abgesehen von der üblichen Gehäusepflege benötigt der SITRANS LU 02 praktisch keine Wartung. Vor Installation des Handprogrammers ist der dafür vorgesehene Ausschnitt mit einem sauberen, trockenen Tuch zu reinigen. Der Ultraschallsensor ist regelmäßig einer Sichtkontrolle zu unterziehen. Kommt es trotz der Selbstreinigungsfunktion des Sensors zu Materialablagerungen auf der Sendefläche, so sollte diese regelmäßig gereinigt werden, um eine optimale Leistung...

  • Seite 117: Fehlersuche

    Schallgeschwindigkeit für die oder TS-3 Temperaturfühler Füllstand Abstandsberechnung verwenden Sensor neu montieren und/oder auf zu Fehlerhafte Anzeige, kaum Nutzecho zu schwach oder messendes Material ausrichten Bezug zum Materialfüllstand Auswertung eines Störechos Siehe Mess-Schwierigkeiten 7ML19985BD31 SITRANS LU 02 Seite 117...

  • Seite 118: Mess-Schwierigkeiten

    Im Falle von Mess-Schwierigkeiten, die länger als die eingegebene Failsafe Zeit (P070) anliegen, blinken abwechselnd "LOE" und der Messwert in der Anzeige. Unter bestimmten Bedingungen kann es aber auch vorkommen, dass der SITRANS LU 02 bei Mess-Schwierigkeiten ein Störecho als Nutzecho auswertet und dieses Echo als einen konstanten oder falschen Füllstand anzeigt.

  • Seite 119: Feststehender Anzeigewert

    Programmierungsmodus). In manchen Fällen sind Messungen während der Befüllung nicht möglich. Stellen Sie die Failsafe Funktion dann so ein, dass der SITRANS LU 02 die Geschwindigkeit des Material-anstiegs "vorwegnimmt" und die Anzeigewerte entsprechend anpasst. Die Zuverlässigkeit ist gewährleistet, wenn nach dem Setzen des Staubes (oder Schaums) ein gültiges Echo empfangen wird.

  • Seite 120: Falscher Anzeigewert

    Zusatzsensor (P725). Andernfalls muss die TVT Kurve im Bereich des Störechos angehoben werden. Schließen Sie ein Oszilloskop an den SITRANS LU 02 an. (Siehe Systemparameter / Echo-profilanzeige, P810). Stellen Sie die Parameter TVT Start Min. (P833), TVT Start-dauer (P834) und TVT Gefälle (P835) so ein, dass das Störecho ausblendet...
  • Seite 121 Messung. Bringt dies keine Besserung, stellen Sie den Wert auf die ursprüngliche Vorgabe zurück. Schließen Sie ein Oszilloskop am SITRANS LU 02 an (siehe Systemparameter / Echoprofil-anzeige, P810). Beobachten Sie den Echomarker und wählen Sie den am besten geeigneten Algorithmus aus (P820).

  • Seite 122: Programmierungstabelle

    Failsafe Reaktionszeit Relais P100 Grundeinstellung (G) P101 Max. Alarm P102 Min. Alarm P103 Max/Max. Alarm P104 Min/Min. Alarm P110 Relaiszuordnung P111 Relaisfunktion P112 Relaisschaltpunkt A P113 Relaisschaltpunkt B P116 Hysterese Bandalarm P129 Failsafezeit für Relais Seite 122 SITRANS LU 02 7ML19985BD31...
  • Seite 123 Herstellungsdatum P341 Betriebszeit P342 Inbetriebnahme Feinabstimmung Messbereich P650 Nullpunktkorrektur P651 Schallgeschwindigkeitsberechn. P652 Korrekturfaktor P653 Geschwindigkeit P654 Geschwindigkeit bei 20° C Temperaturkompensation P660 Temperaturmessung P661 Temperaturvorgabe P662 Zuordnung Temperaturfühler P663 Zuordnung Ultraschallsensor P664 Temperaturanzeige (V) 7ML19985BD31 SITRANS LU 02 Seite 123...
  • Seite 124 Taste für Zusatzanzeige (G) P732 Anzeigenverzögerung (G) P733 Anzeigendurchlauf (G) Kommunikation mit Peripheriegeräten P740 Schnittstellenkommunikation P748 RS485 Abschluss P749 Anzeige Bus-Typ ® Smartlinx P772 Baud Rate P790 Hardware Fehler P791 Bus Fehler P792 Anzahl Bus Fehler Seite 124 SITRANS LU 02 7ML19985BD31...
  • Seite 125 Anzahl kurze Sendeimpulse P841 Anzahl lange Sendeimpulse P842 Frequenz kurze Sendeimpulse P843 Frequenz lange Sendeimpulse P844 Impulsdauer kurze Sendeimpulse P845 Impulsdauer lange Sendeimpulse P850 Bevorzugung kurze Impulse P851 Mindestwert kurze Impulse P852 Messbereich kurze Impulse 7ML19985BD31 SITRANS LU 02 Seite 125...
  • Seite 126 Siemens Milltronics Process Instruments Inc. 2002 Subject to change without prior notice Rev. 1.0 Siemens Milltronics Process Instruments Inc. *7ml19985bD31* 1954 Technology Drive, P .O. Box 4225 Peterborough, ON.Canada K9J 7B1 Tel: (705) 745-2431 Fax: (705) 741-0466 www.siemens-milltronics.com Printed in Canada...
