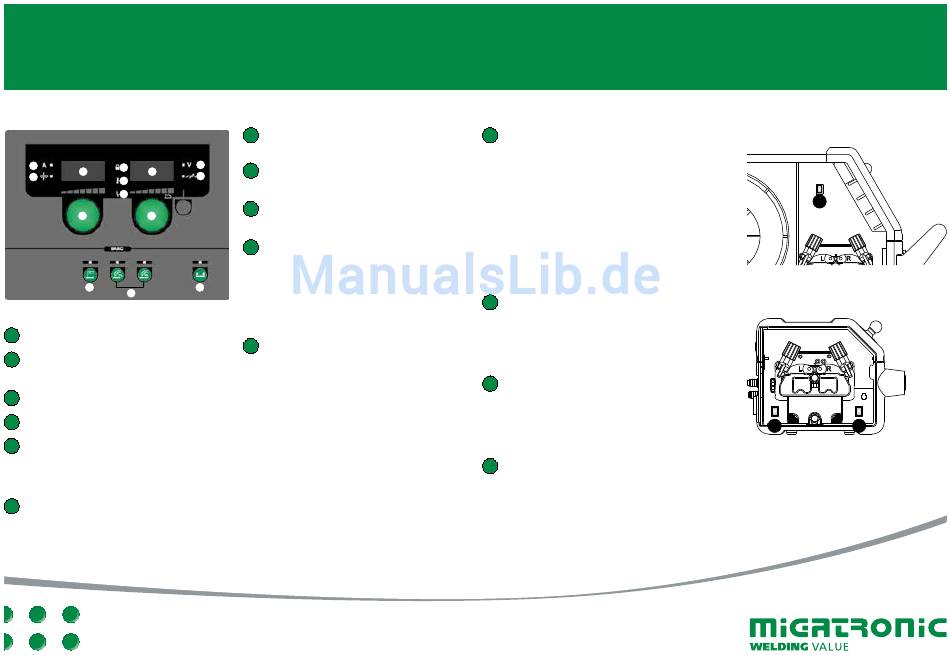

Migatronic SIGMA SELECT BASIC Kurzanleitung Seite 6

1
5
8 9
2
6
7
11A
10 11
13
14
1 Schweißstrom, [A]
2 Drahtfördergeschwindigkeit,
[m/min]
3 Schweißspannung, [V]
4 Arc adjust
5 Sperr-Symbol
Sperren: Die SD-Sperrkarte einsetzen.
Entsperren: Die SD-Sperrkarte wieder ein-
setzen, um zu entsperren.
6 Warnung – Überhitzung
7 Fehleranzeige
Siehe Betriebsanleitung.
3
8 Anzeige der Drahtfördergeschwin-
4
digkeit oder des Schweißstroms
9 Anzeige der Schweißspannung
oder Arc adjust
10 Einstellung der Drahtförder-
geschwindigkeit bzw. des Schweiß-
stroms
Einstellung der gewünschten Drahtförder-
12
geschwindigkeit (MIG/MAG) (siehe Tabelle 1)
bzw. des Schweißstroms (MMA) mittels des
Drehknopfs.
11 Einstellung der Schweißspannung,
Arc adjust und des Schweiß-
vorgangs
Einstellung der gewünschten Schweiß-
spannung oder Arc adjust (siehe Tabelle 1)
mittels des Drehknopfs.
Kurzer Tastendruck (11A) (MIG/MAG):
Zwischen Anzeige der Schweißspannung
und Arc adjust wechseln.
Langer Tastendruck (11A): Öffnet für Ein-
stellung des Schweißvorgangs (siehe Fig. 1).
QUICKGUIDE SIGMA SELECT BASIC
12 Trigger-Modus
Wechseln Sie zwischen 2-Takt (Indikator aus)
und 4-Takt (Indikator ein).
2-Takt: Der Schweißvorgang beginnt, wenn
der Trigger gedrückt wird und endet, wenn
er losgelassen wird.
4-Takt: Der Schweißvorgang beginnt, wenn
der Trigger gedrückt und losgelassen wird
und endet, wenn er wiederum gedrückt
wird.
Langer Tastendruck: Öffnet das Anwender-
menü. Weitere Information entnehmen Sie
der Betriebsanleitung.
13 Elektrodenhandschweißen (MMA)
Taste drücken um Elektrodenhandschweißen
zu wählen.
Langer Tastendruck setzt auf werkseitige
Einstellung zurück, wenn der Indikator
leuchtet.
14 MIG/MAG-Schweißen
Taste drücken um MIG/MAG-Schweißen zu
wählen.
Langer Tastendruck setzt auf werkseitige
Einstellung zurück, wenn der Indikator
leuchtet.
15 Drahtförderung
Taste gedrückt halten um den Draht zu
führen. Gleichzeitig die Drahtförder-
geschwindigkeit mittels (10) einstellen.
Drahtförderung Sigma Select C
15
Drahtförderung Sigma Select S
15 15
