Installation

ACHTUNG
Vor der Montage des 11 PS Hydraulikkraftpacks für
den ProPass müssen Sie Folgendes sicherstellen:
• Der ProPass steht auf einer festen Oberfläche.
• Die Achsständer des ProPass sind abgesenkt.
• Alle externen hydraulischen und elektrischen
Kraftquellen sind abgeschlossen.
• Blockieren Sie die Vorder- und Hinterräder des
ProPass, um sicherzustellen, dass er sich nicht
unbeabsichtigt bewegt.
• Heben Sie das Kraftpack mit einer zweiten
Person an.
1. Halten Sie sich an die Anweisungen in der
Bedienungsanleitung für die Maschine. Entfernen Sie
den Doppel-Tellerstreuer und befestigen Sie die
hydraulischen Kraft- und Rücklaufschläuche.
Hinweis: ProPass-Modelle, die nach April
2005 gefertigt wurden, haben eine vorgebohrte
Chassisrückwand. Wenn Ihr ProPass vorgebohrte
Löcher hat, überspringen Sie die Anweisungen 2 bis 13.
2. Stellen Sie sicher, dass die Chassisrückwand des
ProPass frei ist und der Hydraulikbehälter befestigt
werden kann.
Hinweis: Sie müssen zwei Befestigungsschrauben
von der Chassisrückwand entfernen, um den
Hydraulikbehälter befestigen zu können. Befestigen
Sie den Behälter mit den Schrauben.
3. Nehmen Sie den Hydraulikbehälter aus der
Versandkiste.

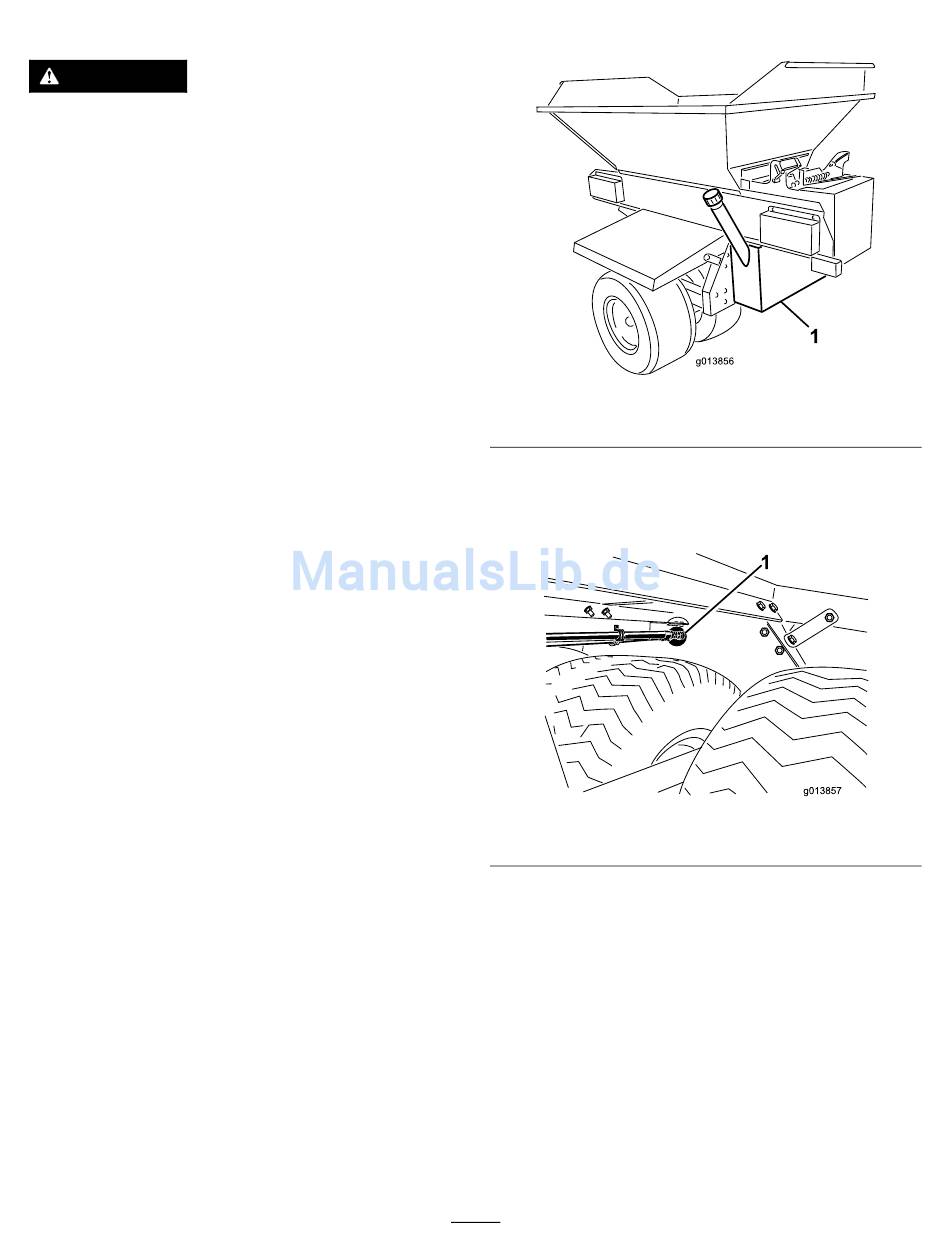

4. Stützen Sie den Hydraulikbehälter von unten ab und
stellen ihn gegen die Chassisrückwand des ProPass.
Der Behälter sollte von der rechten und linken Seite
zentriert sein und vertikal stehen (Bild 1).
2
1. Hydraulikbehälter
5. Stellen Sie sicher, dass die Zulauf- und
Auslaufanschlussstücke und die Befestigungshalterung
der Schlauchführung ungehindert in die runden Löcher
in der Chassisrückwand des ProPass passen
1. Löcher im Chassis
6. Stellen Sie sicher, dass der Hydraulikbehälter nivelliert
ist.
7. Klemmen Sie den Hydraulikbehälter vorübergehend
mit C-Klemmen oder ähnlichen Vorrichtungen an der
Chassisrückwand des ProPass fest.
8. Prüfen Sie erneut, ob der Hydraulikbehälter nivelliert
ist.
9. Markieren Sie die Stelle für die Befestigungslöcher
des Hydraulikbehälters an der Chassisrückwand des
ProPass.
10. Lösen Sie die Klemmen und entfernen den
Hydraulikbehälter.
11. Stanzen Sie die markierten Lochstellen in der Mitte aus.
Bild 1
(Bild
Bild 2
2).
