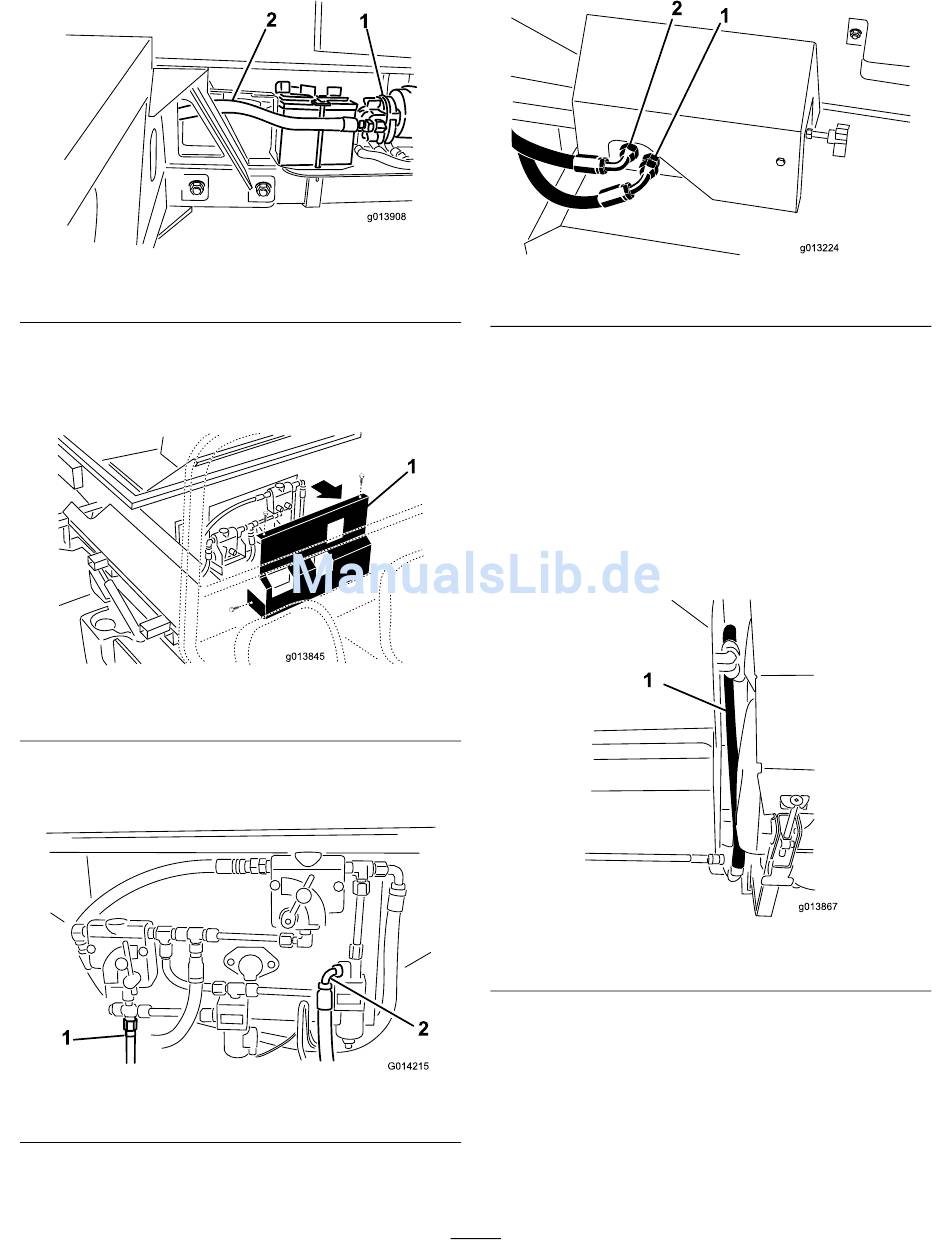

Toro ProPass 200 Installationsanweisungen Seite 6

1. Hydraulikpumpe
39. SH-Version, Modell 44701: Entfernen Sie die
Befestigungen, mit denen die Abdeckung vorne am
ProPass befestigt ist, und legen Sie die Abdeckung zur
Seite (Bild 13).
1. Abdeckung
40. Identifizieren Sie die Druck- und Rücklaufanschlüsse
am ProPass-Grundmodell. Siehe
SH-Versionen und Bild 15
1. Druck
Bild 12
2. Hydraulikschlauch Nr. 4
Bild 13
Bild 14 für
für EH-Versionen.
G014215
Bild 14
2. Rücklauf
1. Druck
41. Wenn der Druck- und Rücklaufschlauch bereits an den
Stellen angeschlossen sind, die in
dargestellt sind, entfernen Sie sie.
Hinweis: Stellen Sie sicher, dass die Schläuche keine
heißen, scharfen oder bewegliche Teile berühren.
Versuchen Sie, den größtmöglichen Abstand vom
Auspuff zu erreichen.
42. Schließen Sie die Hydraulikschläuche am hydraulischen
Bedienfeld an. Siehe
SH-Versionen und
EH-Versionen.
1. Schlauchverlegung
6
Bild 15
2. Rücklauf
Bild 14 und
Bild 14 und Bild 16 für
Bild 15 und Bild 17 für
Bild 16
Bild 15
