Toro ProPass 200 Installationsanweisungen Seite 5

1. Schlauchführung
Hinweis: Sie müssen zwei Befestigungsschrauben
von der Chassisrückwand entfernen, um den
Hydraulikbehälter befestigen zu können. Befestigen
Sie den Behälter mit den Schrauben.
32. Packen Sie die vier Schrauben (3/8" x 1") und
Nylonsicherungsmuttern aus. Stützen Sie den
Hydraulikbehälter von unten ab und stecken Sie
die Schlauchführung und die Hydraulikschläuche
Nr. 3 und Nr. 4 durch das große mittlere Loch in
der Chassisrückwand am ProPass; stellen Sie den
Hydraulikbehälter dann gegen die Chassisrückwand.
Klemmen Sie den Hydraulikbehälter vorübergehend
mit einer Klemme oder Schraube fest.
Hinweis: Die Schlauchführung sollte durch das
mittlere Loch an der Vorderseite des Chassis gesteckt
werden. Sie benötigen ggf. zwei Personen.
33. Schließen Sie den Hydraulikrücklaufschlauch
(Nr. 3) und den Hydraulikansaugschlauch (Nr.
4) an den entsprechenden Anschlussstücken am
Hydraulikbehälter an.
Hinweis: Schlauch Nr. 3 und Schlauch Nr. 4 haben
unterschiedliche Anschlüsse; jeder Schlauch passt daher
nur am richtigen Anschlussstück am Hydraulikbehälter.
Hinweis: Achten Sie beim Befestigen der Schläuche
darauf, dass ein ausreichender Abstand zu den Reifen
besteht.
34. Die Schlauchführung sollte über der Lasche von
der vertikalen Stütze des Batteriefachs sitzen
10). Wenn die Löcher in der Schlauchführung
nicht mit den Löchern in der Batteriefachlasche
übereinstimmen, können Sie die Länge der
Schlauchführung einstellen. Lösen Sie die Schrauben,
mit denen die Schlauchführung an der Halterung des
Hydraulikbehälters befestigt ist, und schieben Sie die
Schlauchführung nach vorne oder hinten.

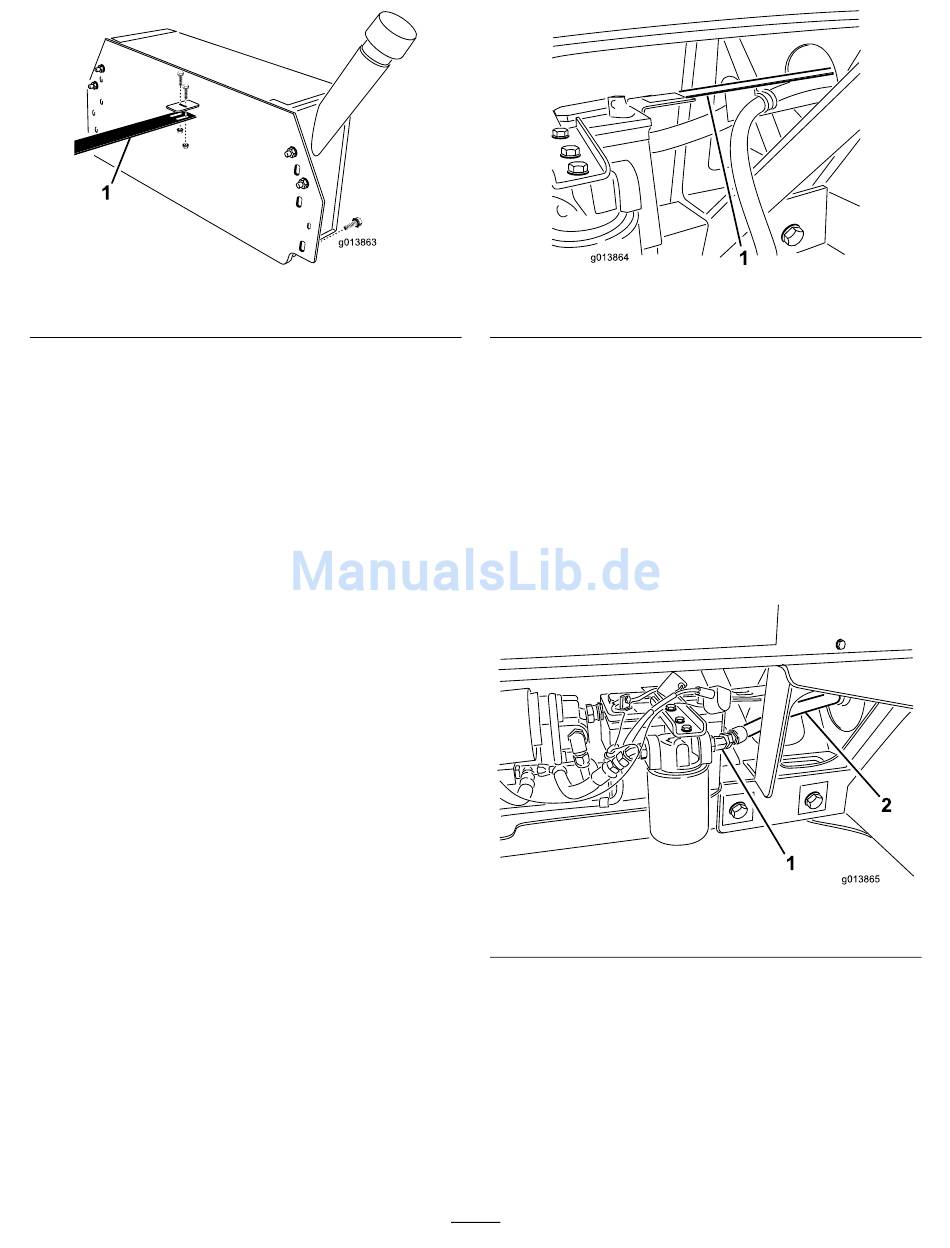

Bild 9
(Bild
1. Schlauchführung
35. Befestigen Sie die Schlauchführung mit zwei Schrauben
(1/4" x 3/4") und Sicherungsbundmuttern an der Nase
des Batteriefachs
36. Befestigen Sie den Hydraulikbehälter mit der
Schraube (3/8" x 1"), den Nylonsicherungsmuttern
und Flachscheiben an der Chassisrückwand des
ProPass. Verwenden Sie auch die vorher entfernten
Befestigungsschrauben. Ziehen Sie die Befestigungen
an.
37. Schließen Sie den Hydraulikschlauch Nr. 3 an den
Filterauslass an (Bild
1. Filterauslass
38. Schließen Sie den Hydraulikschlauch Nr. 4 an der
Ansaugseite der Hydraulikpumpe an
5
Bild 10
(Bild 10).
11).
Bild 11
2. Hydraulikschlauch Nr.
(Bild 12).
